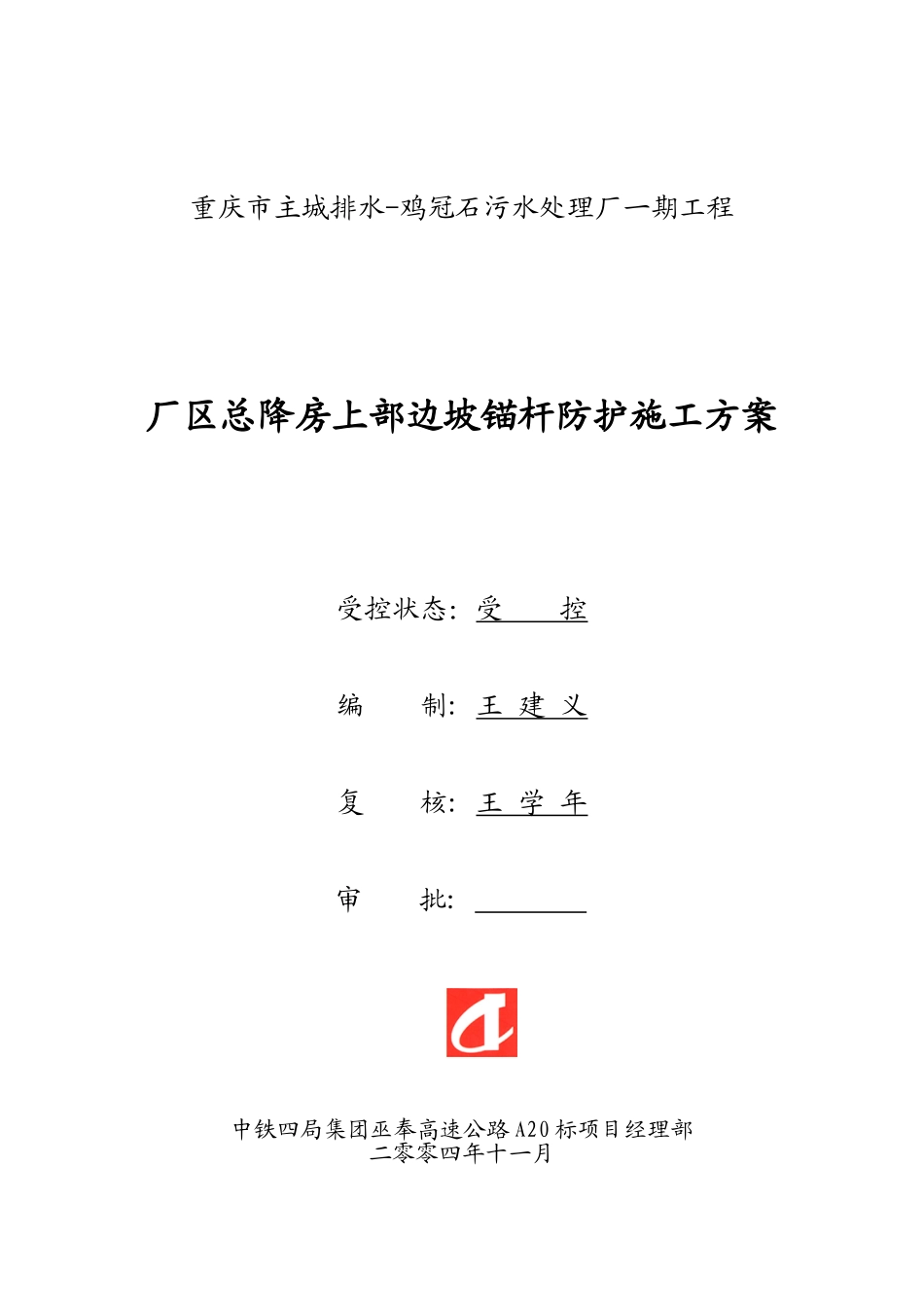

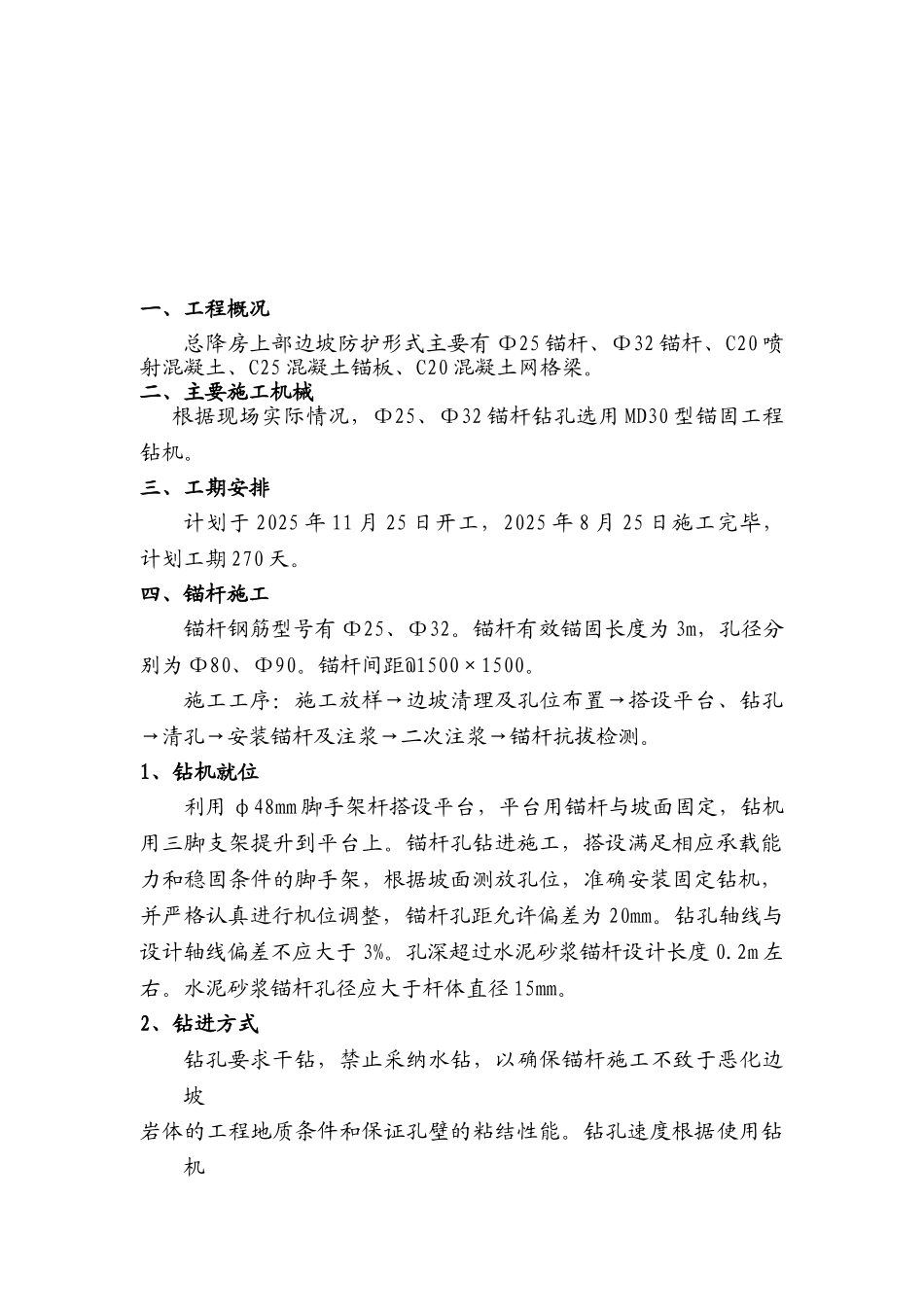

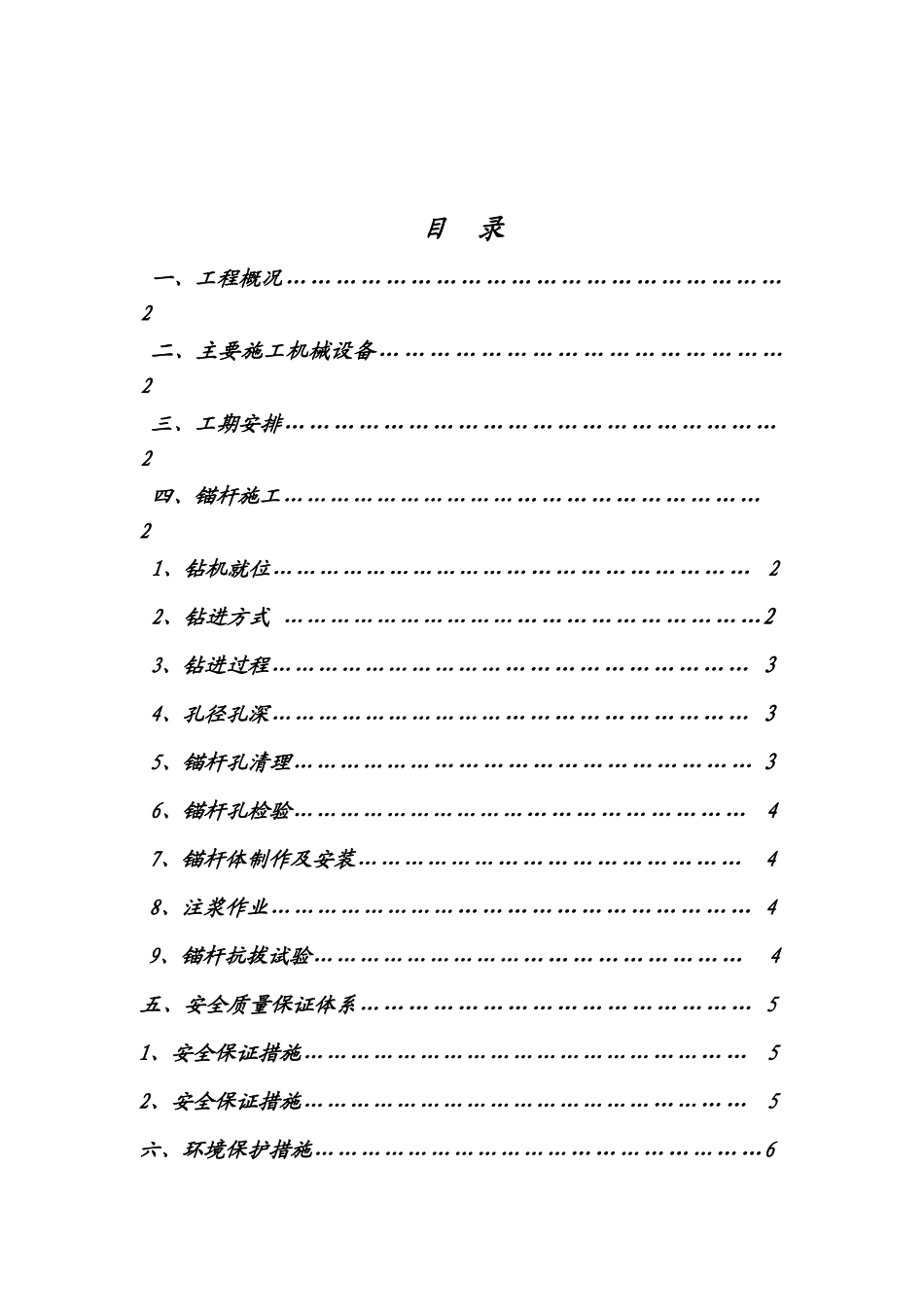

重庆市主城排水-鸡冠石污水处理厂一期工程厂区总降房上部边坡锚杆防护施工方案受控状态：受 控编 制: 王 建 义复 核: 王 学 年审 批: 中铁四局集团巫奉高速公路 A20 标项目经理部二零零四年十一月目 录一、工程概况……………………………………………………2二、主要施工机械设备………………………………………… 2三、工期安排……………………………………………………2四、锚杆施工…………………………………………………… 21、钻机就位…………………………………………………… 22、钻进方式 ……………………………………………………23、钻进过程…………………………………………………… 34、孔径孔深…………………………………………………… 35、锚杆孔清理………………………………………………… 36、锚杆孔检验………………………………………………… 47、锚杆体制作及安装………………………………………… 48、注浆作业…………………………………………………… 49、锚杆抗拔试验……………………………………………… 4五、安全质量保证体系………………………………………… 51、安全保证措施………………………………………………… 52、安全保证措施………………………………………………… 5六、环境保护措施…………………………………………………6一、工程概况总降房上部边坡防护形式主要有 Φ25 锚杆、Φ32 锚杆、C20 喷射混凝土、C25 混凝土锚板、C20 混凝土网格梁。二、主要施工机械 根据现场实际情况，Φ25、Φ32 锚杆钻孔选用 MD30 型锚固工程钻机。三、工期安排计划于 2025 年 11 月 25 日开工，2025 年 8 月 25 日施工完毕，计划工期 270 天。四、锚杆施工锚杆钢筋型号有 Φ25、Φ32。锚杆有效锚固长度为 3m，孔径分别为 Φ80、Φ90。锚杆间距@1500×1500。施工工序：施工放样→边坡清理及孔位布置→搭设平台、钻孔→清孔→安装锚杆及注浆→二次注浆→锚杆抗拔检测。1、钻机就位利用 φ48mm 脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，锚杆孔距允许偏差为 20mm。钻孔轴线与设计轴线偏差不应大于 3%。孔深超过水泥砂浆锚杆设计长度 0.2m 左右。水泥砂浆锚杆孔径应大于杆体直径 15mm。2、钻...
