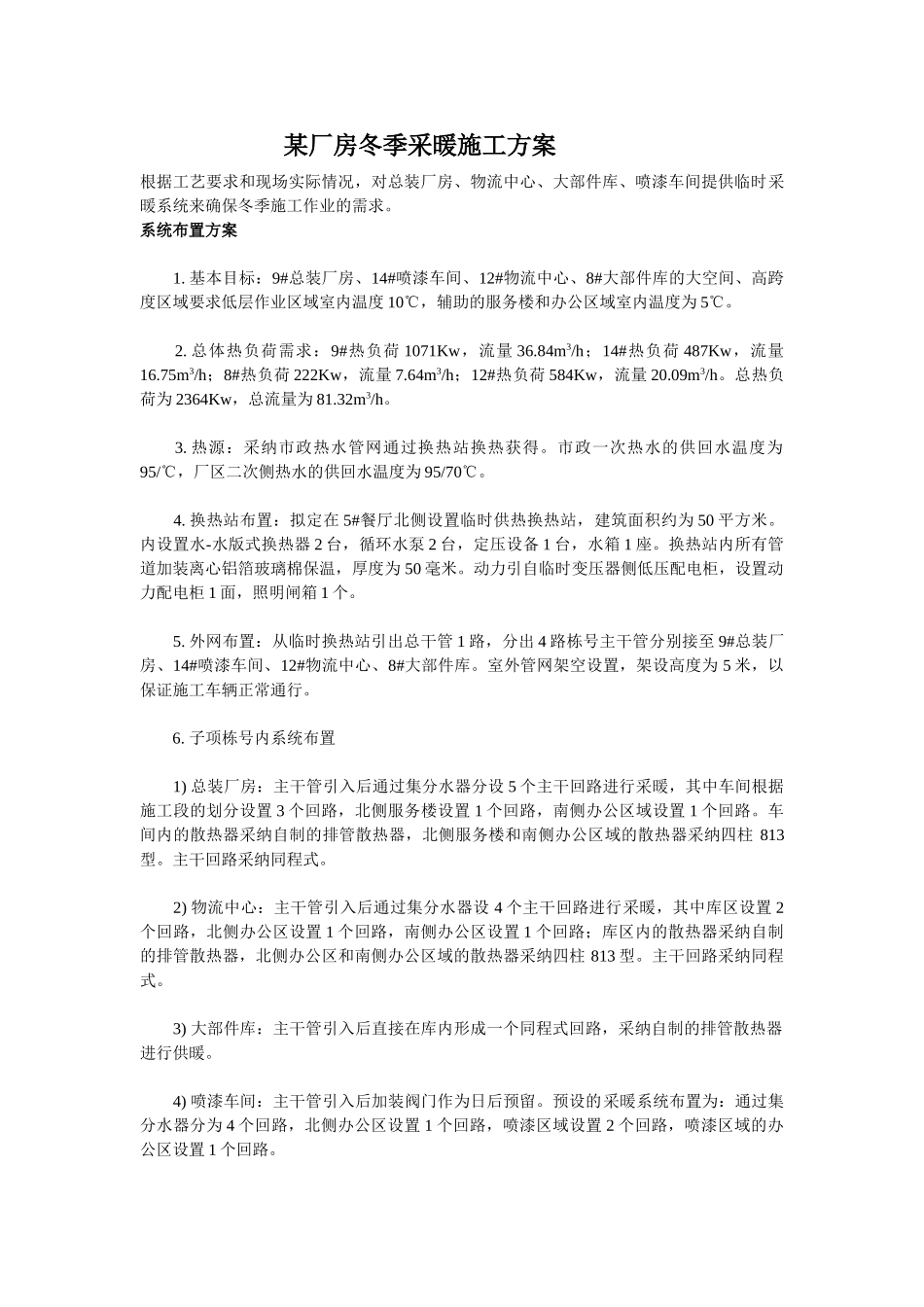

某厂房冬季采暖施工方案根据工艺要求和现场实际情况，对总装厂房、物流中心、大部件库、喷漆车间提供临时采暖系统来确保冬季施工作业的需求。系统布置方案 1. 基本目标：9#总装厂房、14#喷漆车间、12#物流中心、8#大部件库的大空间、高跨度区域要求低层作业区域室内温度 10℃，辅助的服务楼和办公区域室内温度为 5℃。 2. 总体热负荷需求：9#热负荷 1071Kw，流量 36.84m3/h；14#热负荷 487Kw，流量16.75m3/h；8#热负荷 222Kw，流量 7.64m3/h；12#热负荷 584Kw，流量 20.09m3/h。总热负荷为 2364Kw，总流量为 81.32m3/h。 3. 热源：采纳市政热水管网通过换热站换热获得。市政一次热水的供回水温度为95/℃，厂区二次侧热水的供回水温度为 95/70℃。 4. 换热站布置：拟定在 5#餐厅北侧设置临时供热换热站，建筑面积约为 50 平方米。内设置水-水版式换热器 2 台，循环水泵 2 台，定压设备 1 台，水箱 1 座。换热站内所有管道加装离心铝箔玻璃棉保温，厚度为 50 毫米。动力引自临时变压器侧低压配电柜，设置动力配电柜 1 面，照明闸箱 1 个。 5. 外网布置：从临时换热站引出总干管 1 路，分出 4 路栋号主干管分别接至 9#总装厂房、14#喷漆车间、12#物流中心、8#大部件库。室外管网架空设置，架设高度为 5 米，以保证施工车辆正常通行。 6. 子项栋号内系统布置 1) 总装厂房：主干管引入后通过集分水器分设 5 个主干回路进行采暖，其中车间根据施工段的划分设置 3 个回路，北侧服务楼设置 1 个回路，南侧办公区域设置 1 个回路。车间内的散热器采纳自制的排管散热器，北侧服务楼和南侧办公区域的散热器采纳四柱 813型。主干回路采纳同程式。 2) 物流中心：主干管引入后通过集分水器设 4 个主干回路进行采暖，其中库区设置 2个回路，北侧办公区设置 1 个回路，南侧办公区设置 1 个回路；库区内的散热器采纳自制的排管散热器，北侧办公区和南侧办公区域的散热器采纳四柱 813 型。主干回路采纳同程式。 3) 大部件库：主干管引入后直接在库内形成一个同程式回路，采纳自制的排管散热器进行供暖。 4) 喷漆车间：主干管引入后加装阀门作为日后预留。预设的采暖系统布置为：通过集分水器分为 4 个回路，北侧办公区设置 1 个回路，喷漆区域设置 2 个回路，喷漆区域的办公区设置 1 个回路。 7. 材质选用：一次网热水管道采纳无缝钢管，焊接；二次网热水管道采纳焊接钢管，焊...
