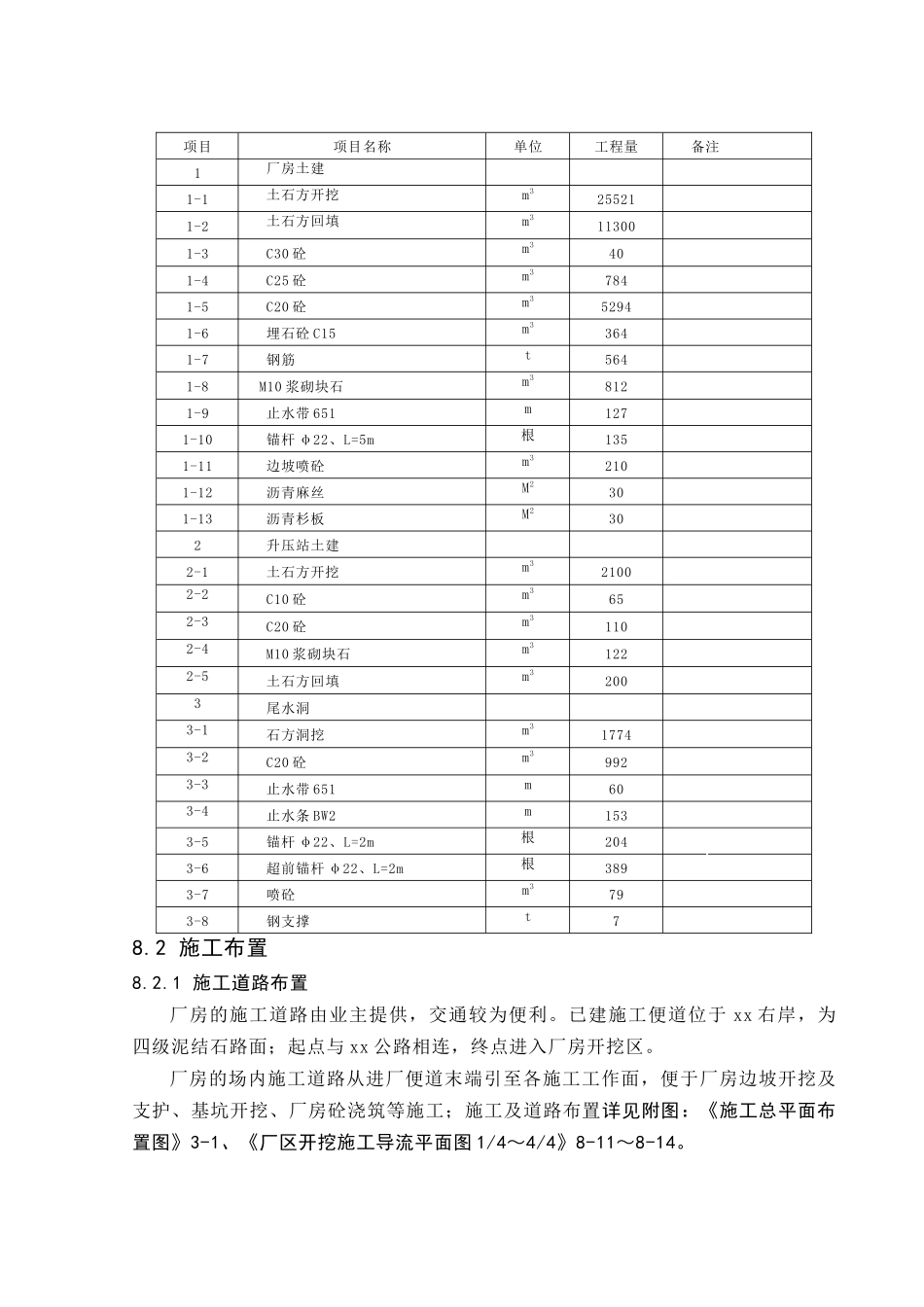

第八章 厂房系统土建工程施工措施及方案8.1 概况8.1.1 一般概况xx 省 xx 水电站为引水式明厂房，装机总容量为 2.5MW（2 台冲击式机组），由厂房、安装间、升压站、生活管理区等部分组成。厂区各部分详见附图《厂区枢纽布置图》8-1、《厂房横剖面图》8-2、《厂房纵剖面图》8-3、《发电机层平面图》8-4、《水轮机层平面图》8-5、《球阀层平面图》8-6。xx 电站位于 xx 右岸，地处两条常年流水冲沟交汇带。右岸山体为一北向狭窄山脊，地形坡度 30°～50°，其北西侧为 xx 主河道，南东侧为一条深切常年流水冲沟，洪水期最大洪峰流量达 100m3/S 以上。发电厂房受地形条件限制，需对右岸山坡进行开挖平整。右岸山体属同向结构坡，岩层倾角与山体坡度相近，岩层产状对边坡开挖稳定性不利，而且发电厂房构造线方向为 NW 向，开挖时严禁放大、中炮开挖施工。发电厂房断层不发育，仅在厂房下游发育区域断层 F1，断层带宽度 40～50m。岩层总体向北倾，倾角为 20°～40°。受区域断层 F1 的影向，厂房区岩石节理裂隙发育、完整性差，属碎裂结构岩体。8.1.2 厂房施工的特点1、厂区开挖在两条河交汇的三角滩地上进行，基坑开挖较深（约 10 米），渗水较大（低于冲沟约 6 米），需仔细做好围堰，加强排水。为防止开挖至河水面时部分河水渗入基坑内，需做好以下两个方面工作。提前进行河床清理，降低河水水位；在开挖线以外、靠河侧适当位置，设置粘土截水墙。粘土截水墙布置在厂区周边，呈半圆形，将厂房施工区全部封闭，避开河水直接渗入施工区。2、厂房砼为光面砼标准，模板质量及制作精度要求高。3、结构形状复杂，孔洞多；厂房砼质量要求高，施工所在地夏季气温较高，大体积砼温度控制要求严。4、一期砼施工中，机电埋件较多，施工仓面与埋件安装往往实行平行交叉作业；梁板部位钢筋较密、场地狭窄、工序复杂，施工干扰突出。5、金属结构与机电埋件安装精度要求较高。6、合同工期短， xx 年 6 月 30 日要求厂区枢纽具备过水条件。8.1.3 厂房施工项目和主要工程量厂区土建施工项目包括：场地清理、防排水、开挖与支护、砌体、厂房砼浇筑土石方回填等。厂区土建施工主要工程量见下表 8-1。 厂房土建主要工程量表 表 8-1项目项目名称单位工程量备注1厂房土建1-1土石方开挖m3255211-2土石方回填m3113001-3C30 砼m3401-4C25 砼m37841-5C20 砼m352941-6埋石砼 C15m33641-7钢筋t5641-8M10 浆砌块石m38121-9止水带 651m1...
