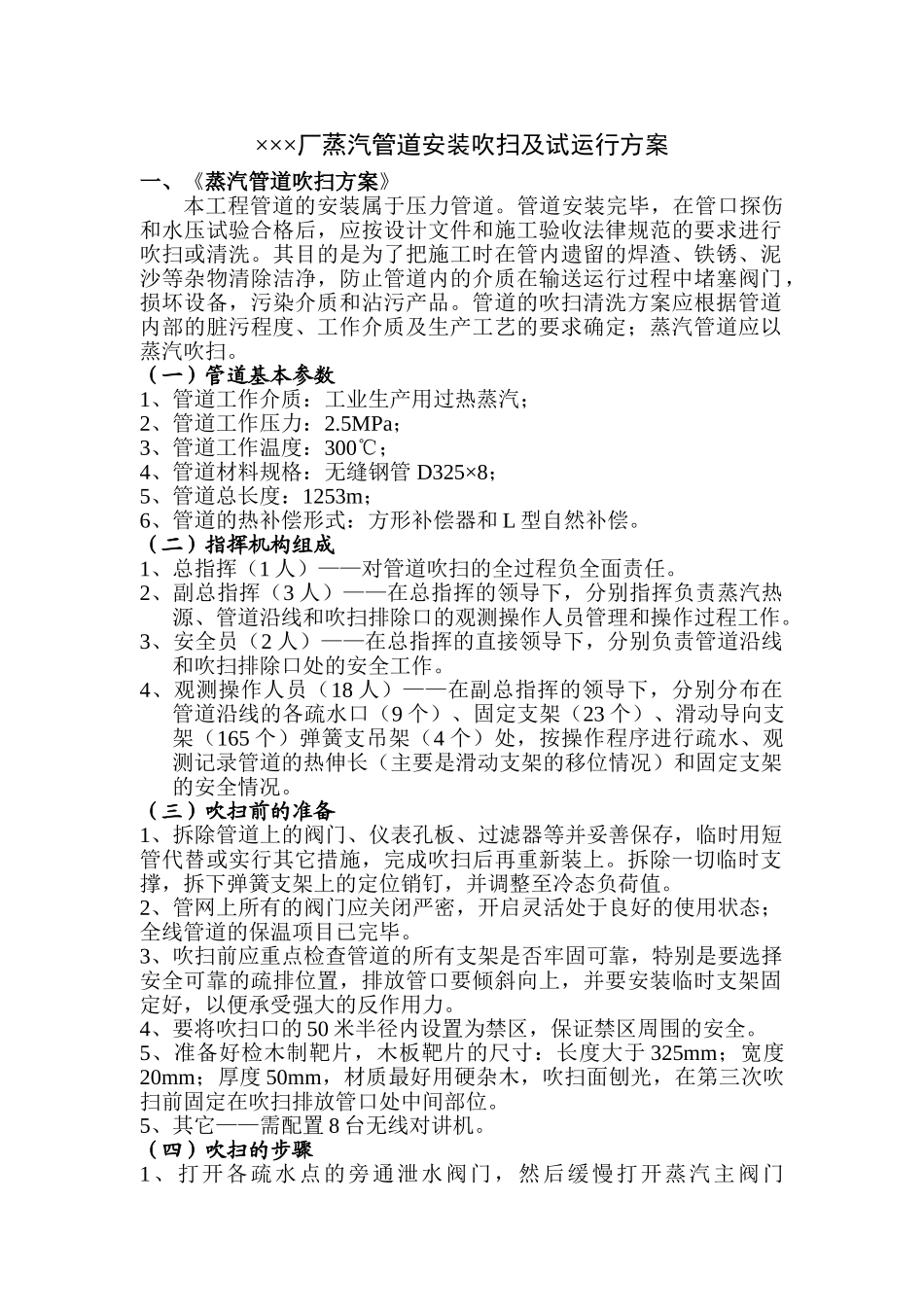

×××厂蒸汽管道安装吹扫及试运行方案一、《蒸汽管道吹扫方案》本工程管道的安装属于压力管道。管道安装完毕，在管口探伤和水压试验合格后，应按设计文件和施工验收法律规范的要求进行吹扫或清洗。其目的是为了把施工时在管内遗留的焊渣、铁锈、泥沙等杂物清除洁净，防止管道内的介质在输送运行过程中堵塞阀门，损坏设备，污染介质和沾污产品。管道的吹扫清洗方案应根据管道内部的脏污程度、工作介质及生产工艺的要求确定；蒸汽管道应以蒸汽吹扫。（一）管道基本参数1、管道工作介质：工业生产用过热蒸汽；2、管道工作压力：2.5MPa；3、管道工作温度：300℃；4、管道材料规格：无缝钢管 D325×8；5、管道总长度：1253m；6、管道的热补偿形式：方形补偿器和 L 型自然补偿。（二）指挥机构组成1、总指挥（1 人）——对管道吹扫的全过程负全面责任。2、副总指挥（3 人）——在总指挥的领导下，分别指挥负责蒸汽热源、管道沿线和吹扫排除口的观测操作人员管理和操作过程工作。3、安全员（2 人）——在总指挥的直接领导下，分别负责管道沿线和吹扫排除口处的安全工作。4、观测操作人员（18 人）——在副总指挥的领导下，分别分布在管道沿线的各疏水口（9 个）、固定支架（23 个）、滑动导向支架（165 个）弹簧支吊架（4 个）处，按操作程序进行疏水、观测记录管道的热伸长（主要是滑动支架的移位情况）和固定支架的安全情况。（三）吹扫前的准备1、拆除管道上的阀门、仪表孔板、过滤器等并妥善保存，临时用短管代替或实行其它措施，完成吹扫后再重新装上。拆除一切临时支撑，拆下弹簧支架上的定位销钉，并调整至冷态负荷值。2、管网上所有的阀门应关闭严密，开启灵活处于良好的使用状态；全线管道的保温项目已完毕。3、吹扫前应重点检查管道的所有支架是否牢固可靠，特别是要选择安全可靠的疏排位置，排放管口要倾斜向上，并要安装临时支架固定好，以便承受强大的反作用力。4、要将吹扫口的 50 米半径内设置为禁区，保证禁区周围的安全。5、准备好检木制靶片，木板靶片的尺寸：长度大于 325mm；宽度20mm；厚度 50mm，材质最好用硬杂木，吹扫面刨光，在第三次吹扫前固定在吹扫排放管口处中间部位。5、其它——需配置 8 台无线对讲机。（四）吹扫的步骤1、打开各疏水点的旁通泄水阀门，然后缓慢打开蒸汽主阀门(DN300)的旁通阀门（DN65）,向管道内送汽进行升温暖管工作;疏水旁通泄水管冒出白色蒸汽时再关闭阀门。暖管升温一定要慢，防止...
