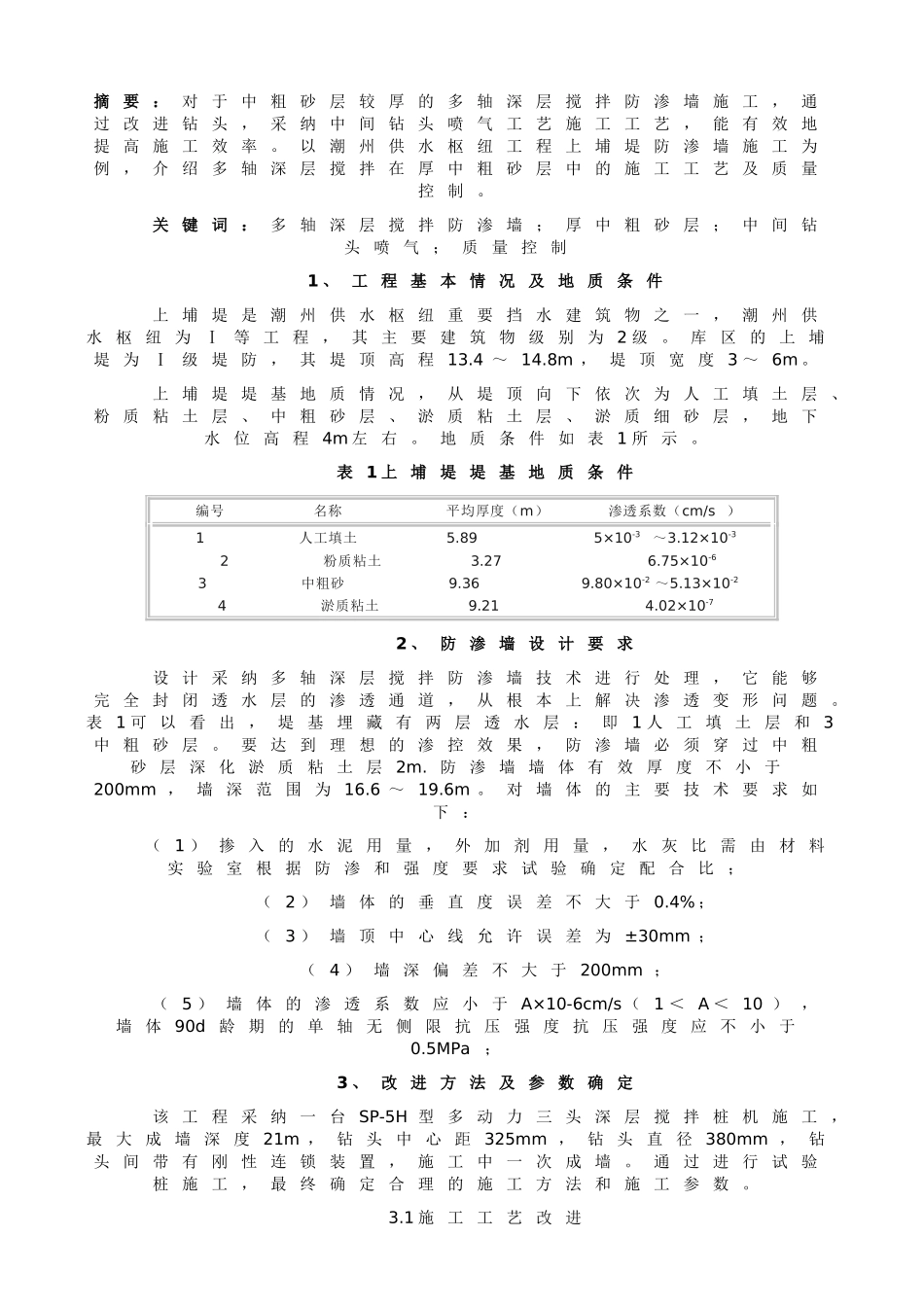

厚中粗砂层中多轴深层搅拌防渗墙的施工VIP专享

摘要：对于中粗砂层较厚的多轴深层搅拌防渗墙施工，通过改进钻头，采纳中间钻头喷气工艺施工工艺，能有效地提高施工效率。以潮州供水枢纽工程上埔堤防渗墙施工为例，介绍多轴深层搅拌在厚中粗砂层中的施工工艺及质量控制。 关键词：多轴深层搅拌防渗墙；厚中粗砂层；中间钻头喷气；质量控制 1 、工程基本情况及地质条件 上埔堤是潮州供水枢纽重要挡水建筑物之一，潮州供水枢纽为Ⅰ等工程，其主要建筑物级别为2 级。库区的上埔堤为Ⅰ级堤防，其堤顶高程13.4 ～14.8m ，堤顶宽度3 ～6m 。 上埔堤堤基地质情况，从堤顶向下依次为人工填土层、粉质粘土层、中粗砂层、淤质粘土层、淤质细砂层，地下水位高程4m 左右。地质条件如表1 所示。 表1 上埔堤堤基地质条件编号 名称 平均厚度（m） 渗透系数（cm/s ） 1 人工填土 5.89 5×10-3～3.12×10-3 2 粉质粘土 3.27 6.75×10-63 中粗砂 9.36 9.80×10-2 ～5.13×10-24 淤质粘土 9.21 4.02×10-7 2 、防渗墙设计要求 设计采纳多轴深层搅拌防渗墙技术进行处理，它能够完全封闭透水层的渗透通道，从根本上解决渗透变形问题。表1 可以看出，堤基埋藏有两层透水层：即1 人工填土层和3中粗砂层。要达到理想的渗控效果，防渗墙必须穿过中粗砂层深化淤质粘土层2m. 防渗墙墙体有效厚度不小于200mm ，墙深范围为16.6 ～19.6m 。对墙体的主要技术要求如下： （1 ）掺入的水泥用量，外加剂用量，水灰比需由材料实验室根据防渗和强度要求试验确定配合比； （2 ）墙体的垂直度误差不大于0.4% ； （3 ）墙顶中心线允许误差为±30mm ； （4 ）墙深偏差不大于200mm ； （5 ）墙体的渗透系数应小于A×10-6cm/s （1 ＜A ＜10 ），墙体90d龄期的单轴无侧限抗压强度抗压强度应不小于0.5MPa； 3 、改进方法及参数确定 该工程采纳一台SP-5H 型多动力三头深层搅拌桩机施工，最大成墙深度21m ，钻头中心距325mm ，钻头直径380mm ，钻头间带有刚性连锁装置，施工中一次成墙。通过进行试验桩施工，最终确定合理的施工方法和施工参数。 3.1 施工工艺改进 本工程地层以砂层为主，厚度大，假如采纳传统的“预搅下沉、喷浆搅拌提升、停浆复搅下沉、再喷浆搅拌提升”的施工工艺，将导致在第二次喷浆过程中，桩管被砂层埋住而无法拨出。为了有效地解决此问题，经过讨论，结合地层情况，并根据试成桩的取芯效果，将其施工工艺改为“两搅两喷”工艺[1] ，即喷浆搅拌下...
