原子灰检测方法

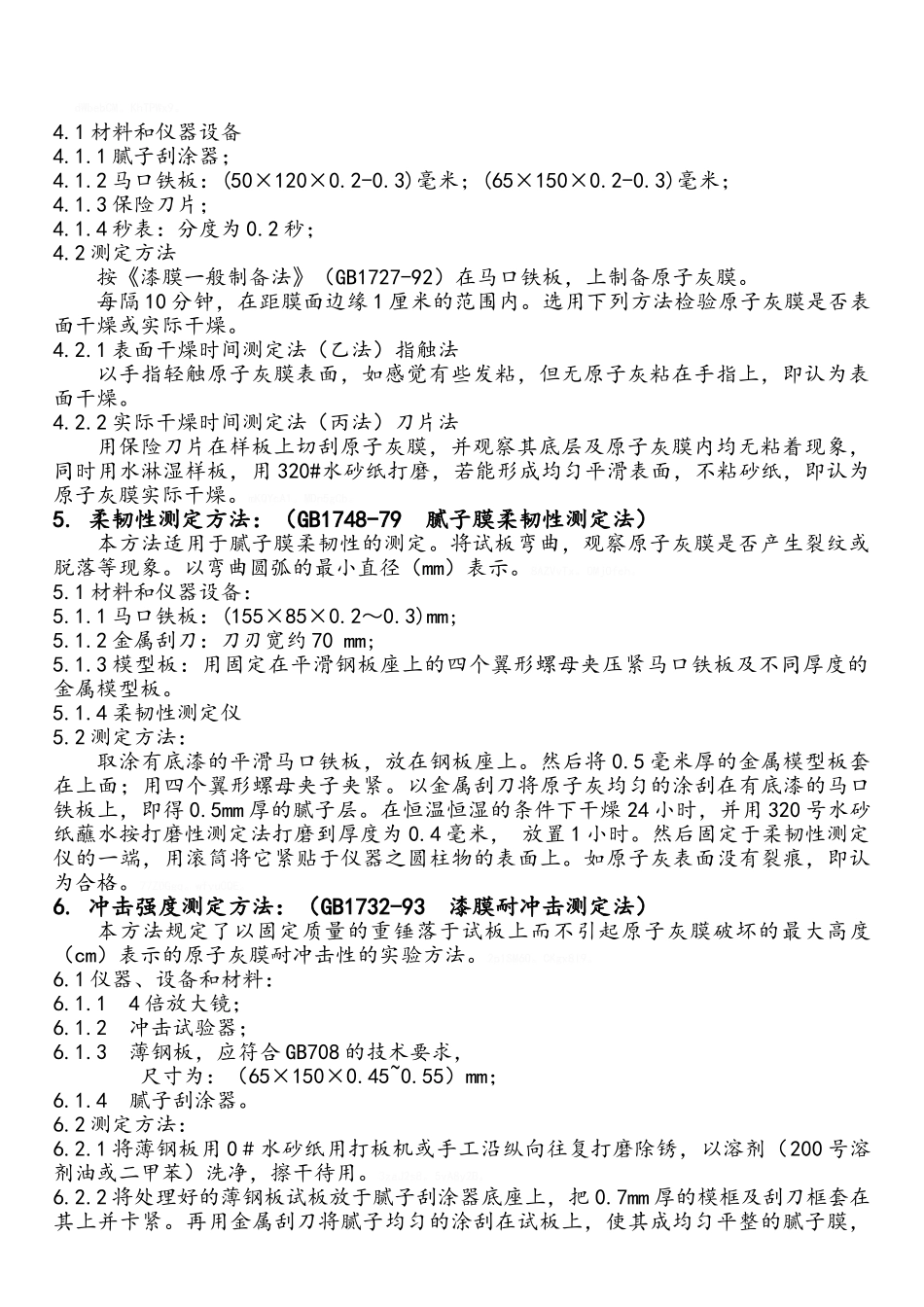

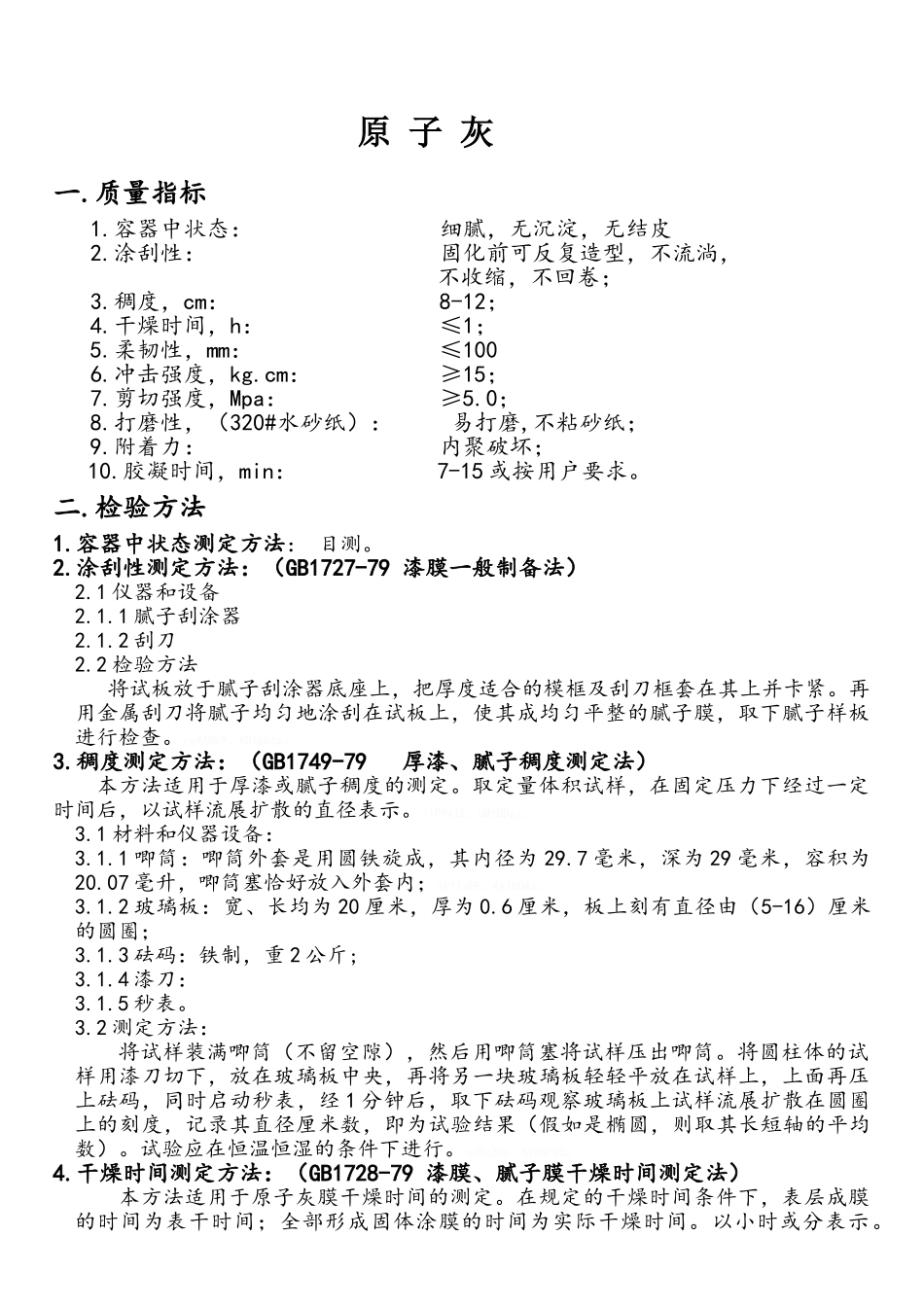

原 子 灰一.质量指标1.容器中状态： 细腻，无沉淀，无结皮2.涂刮性： 固化前可反复造型，不流淌，不收缩，不回卷；3.稠度，cm： 8-12；4.干燥时间，h： ≤1；5.柔韧性，mm： ≤1006.冲击强度，kg.cm： ≥15；7.剪切强度，Mpa： ≥5.0；8.打磨性，（320#水砂纸）： 易打磨,不粘砂纸；9.附着力： 内聚破坏；10.胶凝时间，min： 7-15 或按用户要求。二.检验方法1.容器中状态测定方法： 目测。2.涂刮性测定方法：（GB1727-79 漆膜一般制备法）2.1 仪器和设备2.1.1 腻子刮涂器2.1.2 刮刀2.2 检验方法 将试板放于腻子刮涂器底座上，把厚度适合的模框及刮刀框套在其上并卡紧。再用金属刮刀将腻子均匀地涂刮在试板上，使其成均匀平整的腻子膜，取下腻子样板进行检查。rg4AMk9。KOlbb6z。3.稠度测定方法：（GB1749-79 厚漆、腻子稠度测定法）本方法适用于厚漆或腻子稠度的测定。取定量体积试样，在固定压力下经过一定时间后，以试样流展扩散的直径表示。lIP9aI2。uMfBDgj。3.1 材料和仪器设备：3.1.1 唧筒：唧筒外套是用圆铁旋成，其内径为 29.7 毫米，深为 29 毫米，容积为20.07 毫升，唧筒塞恰好放入外套内；tF1IaPR。AkIhDAs。3.1.2 玻璃板：宽、长均为 20 厘米，厚为 0.6 厘米，板上刻有直径由（5-16）厘米的圆圈；3.1.3 砝码：铁制，重 2 公斤;3.1.4 漆刀：3.1.5 秒表。3.2 测定方法：将试样装满唧筒（不留空隙），然后用唧筒塞将试样压出唧筒。将圆柱体的试样用漆刀切下，放在玻璃板中央，再将另一块玻璃板轻轻平放在试样上，上面再压上砝码，同时启动秒表，经 1 分钟后，取下砝码观察玻璃板上试样流展扩散在圆圈上的刻度，记录其直径厘米数，即为试验结果（假如是椭圆，则取其长短轴的平均数）。试验应在恒温恒湿的条件下进行。qzRz2Os。SZKNfsQ。4.干燥时间测定方法：（GB1728-79 漆膜、腻子膜干燥时间测定法）本方法适用于原子灰膜干燥时间的测定。在规定的干燥时间条件下，表层成膜的时间为表干时间；全部形成固体涂膜的时间为实际干燥时间。以小时或分表示。dWbebCM。KhTPWx9。4.1 材料和仪器设备4.1.1 腻子刮涂器；4.1.2 马口铁板：(50×120×0.2-0.3)毫米；(65×150×0.2-0.3)毫米；4.1.3 保险刀片；4.1.4 秒表：分度为 0.2 秒；4.2 测定方法按《漆膜一般制备法》（GB1727-92）在马口铁板，上制备原子灰膜。每隔 10 分钟，在距膜面边缘 1 厘米的范围内。选用下列方法检验原子灰膜是否表...
