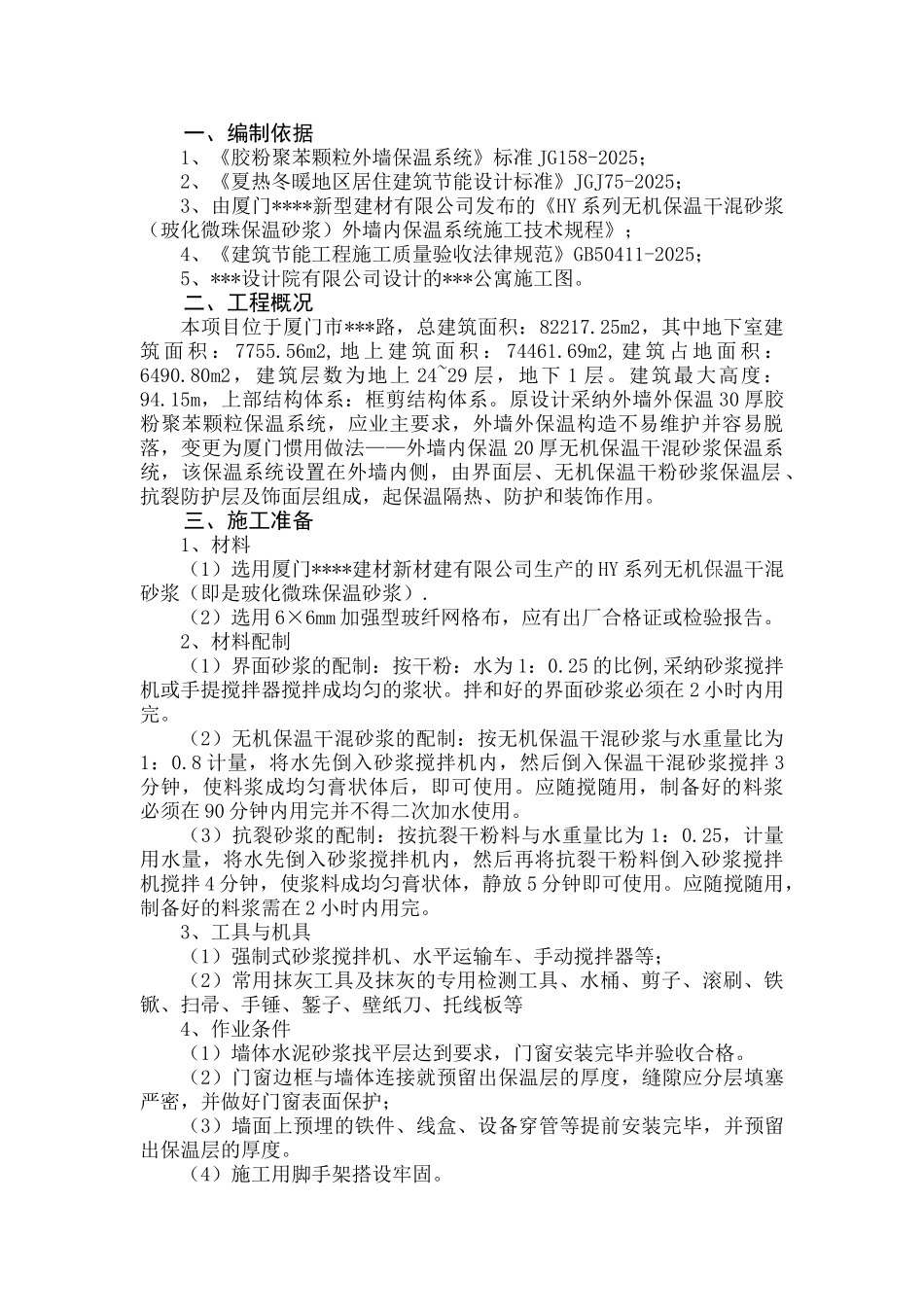

一、编制依据1、《胶粉聚苯颗粒外墙保温系统》标准 JG158-2025；2、《夏热冬暖地区居住建筑节能设计标准》JGJ75-2025；3、由厦门****新型建材有限公司发布的《HY 系列无机保温干混砂浆（玻化微珠保温砂浆）外墙内保温系统施工技术规程》；4、《建筑节能工程施工质量验收法律规范》GB50411-2025；5、***设计院有限公司设计的***公寓施工图
二、工程概况本项目位于厦门市***路，总建筑面积：82217
25m2，其中地下室建筑 面 积 ： 7755
56m2, 地 上 建 筑 面 积 ： 74461
69m2, 建 筑 占 地 面 积 ：6490
80m2，建筑层数为地上 24~29 层，地下 1 层
建筑最大高度：94
15m，上部结构体系：框剪结构体系
原设计采纳外墙外保温 30 厚胶粉聚苯颗粒保温系统，应业主要求，外墙外保温构造不易维护并容易脱落，变更为厦门惯用做法——外墙内保温 20 厚无机保温干混砂浆保温系统，该保温系统设置在外墙内侧，由界面层、无机保温干粉砂浆保温层 、抗裂防护层及饰面层组成，起保温隔热、防护和装饰作用
三、施工准备1、材料（1）选用厦门****建材新材建有限公司生产的 HY 系列无机保温干混砂浆（即是玻化微珠保温砂浆）
（2）选用 6×6mm 加强型玻纤网格布，应有出厂合格证或检验报告
2、材料配制（1）界面砂浆的配制：按干粉：水为 1：0
25 的比例,采纳砂浆搅拌机或手提搅拌器搅拌成均匀的浆状
拌和好的界面砂浆必须在 2 小时内用完
（2）无机保温干混砂浆的配制：按无机保温干混砂浆与水重量比为1：0
8 计量，将水先倒入砂浆搅拌机内，然后倒入保温干混砂浆搅拌 3分钟，使料浆成均匀膏状体后，即可使用
应随搅随用，制备好的料浆必须在 90 分钟内用完并不得二次加水使用

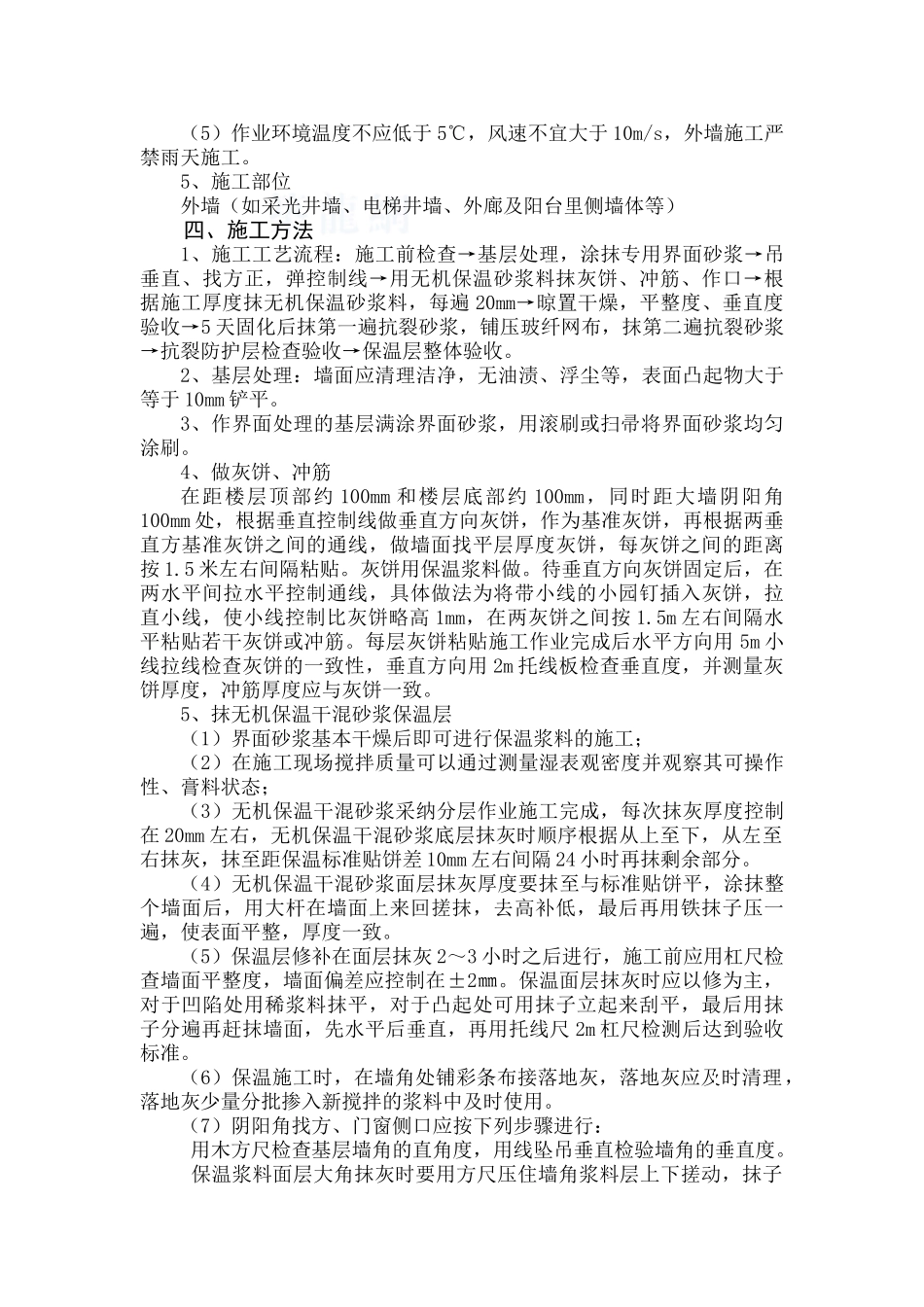

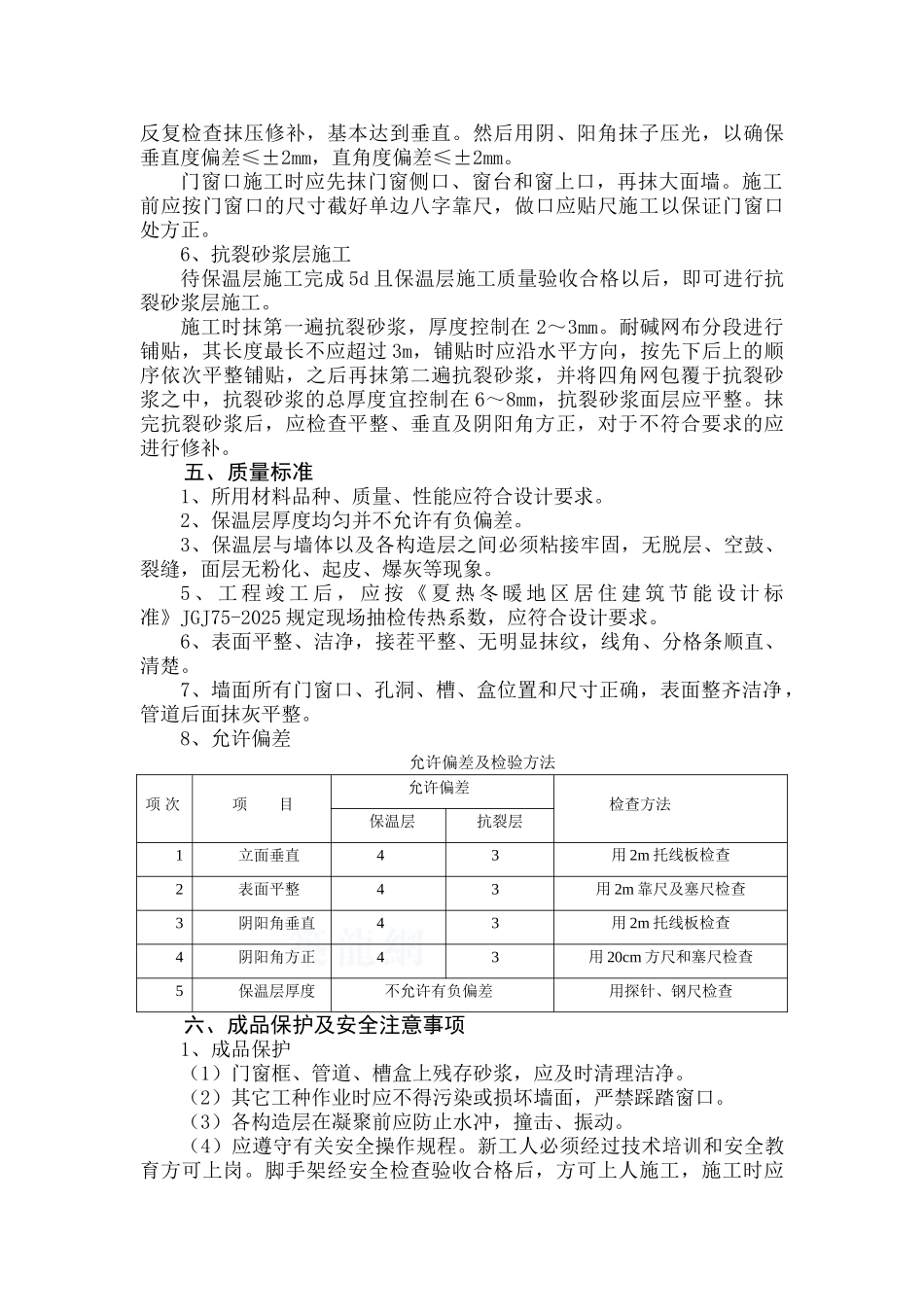

（3）抗裂砂浆的配制：按抗裂干粉料与水重量比为 1：0
