厦门某工程电渣压力焊施工方案

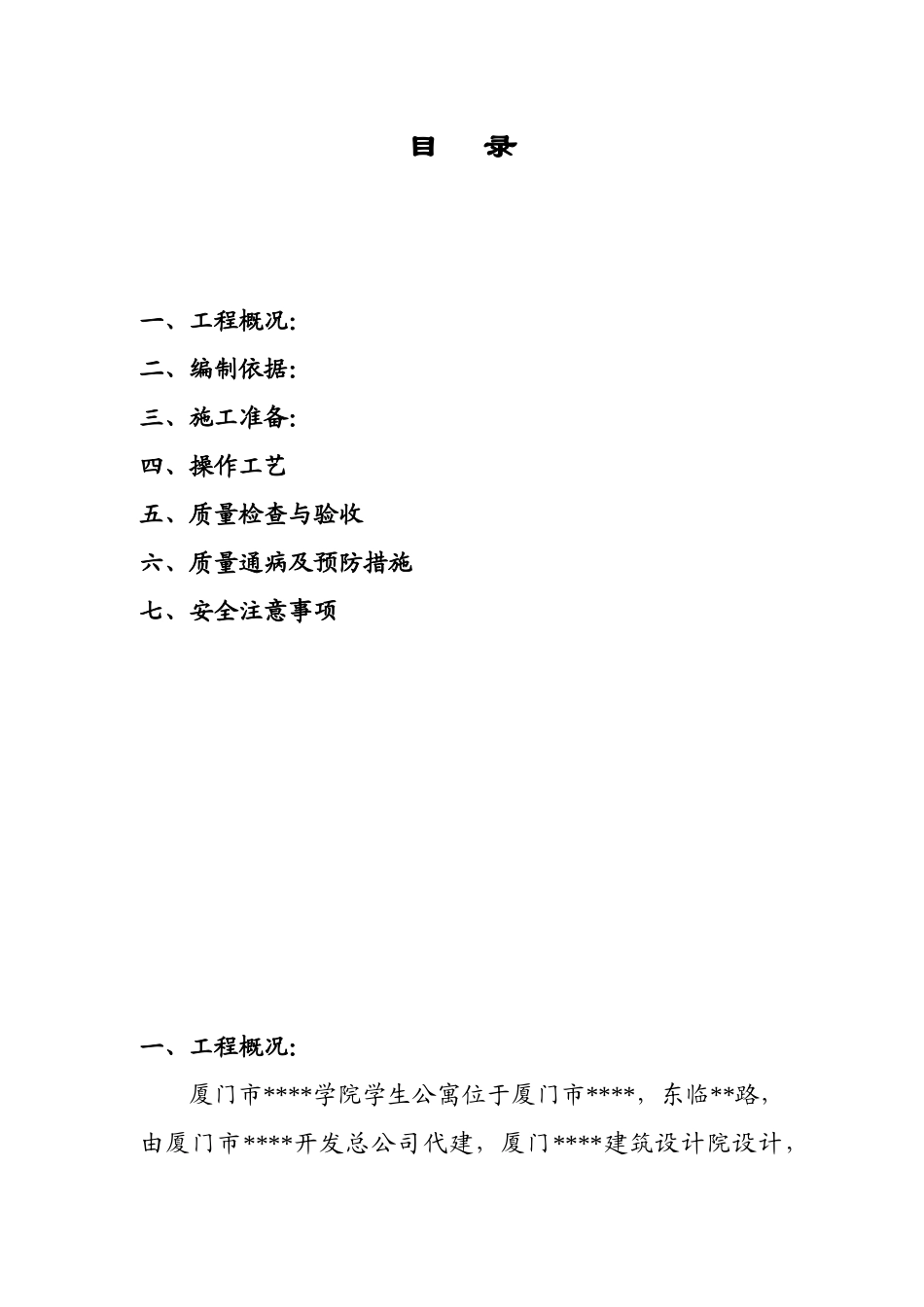

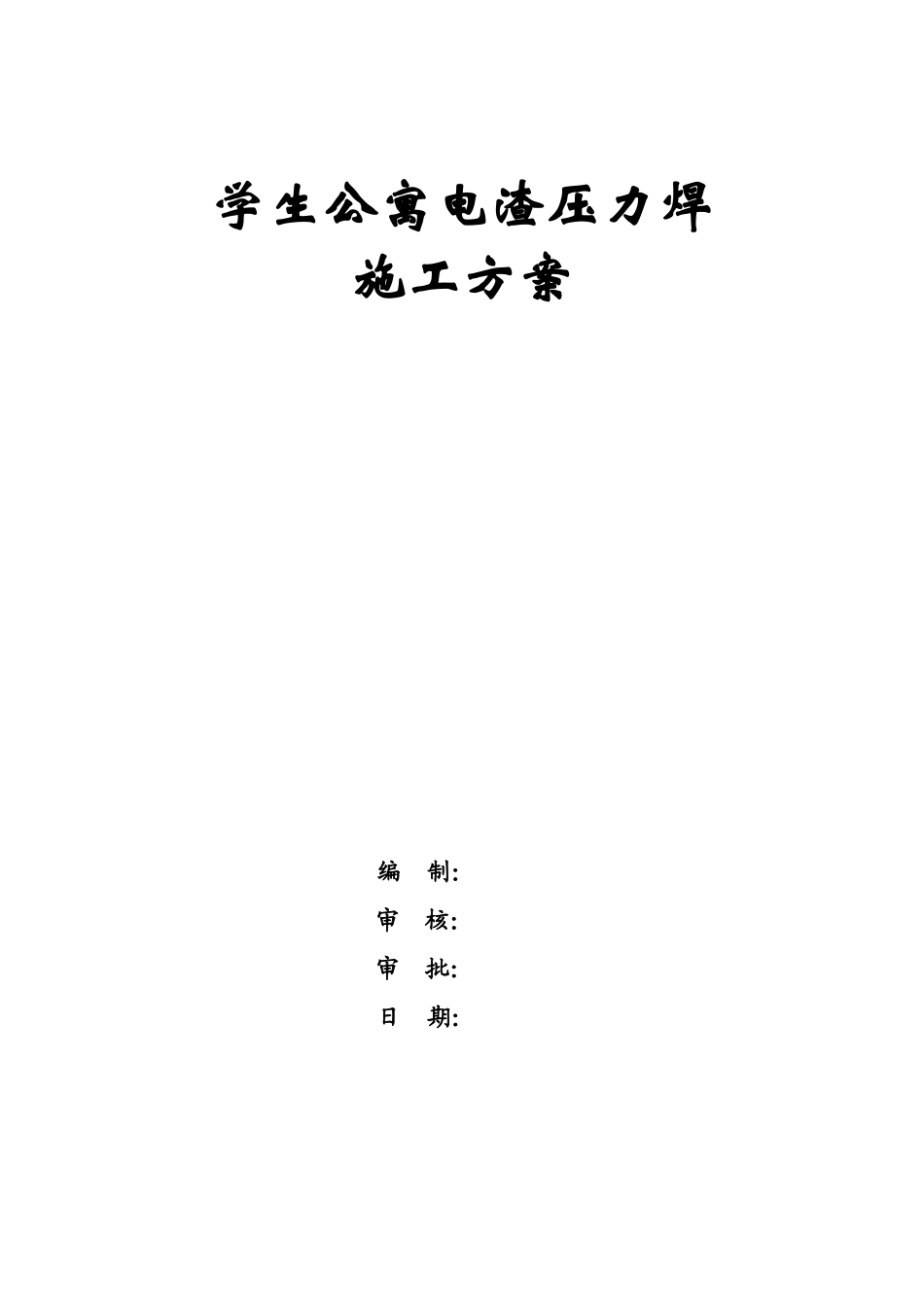

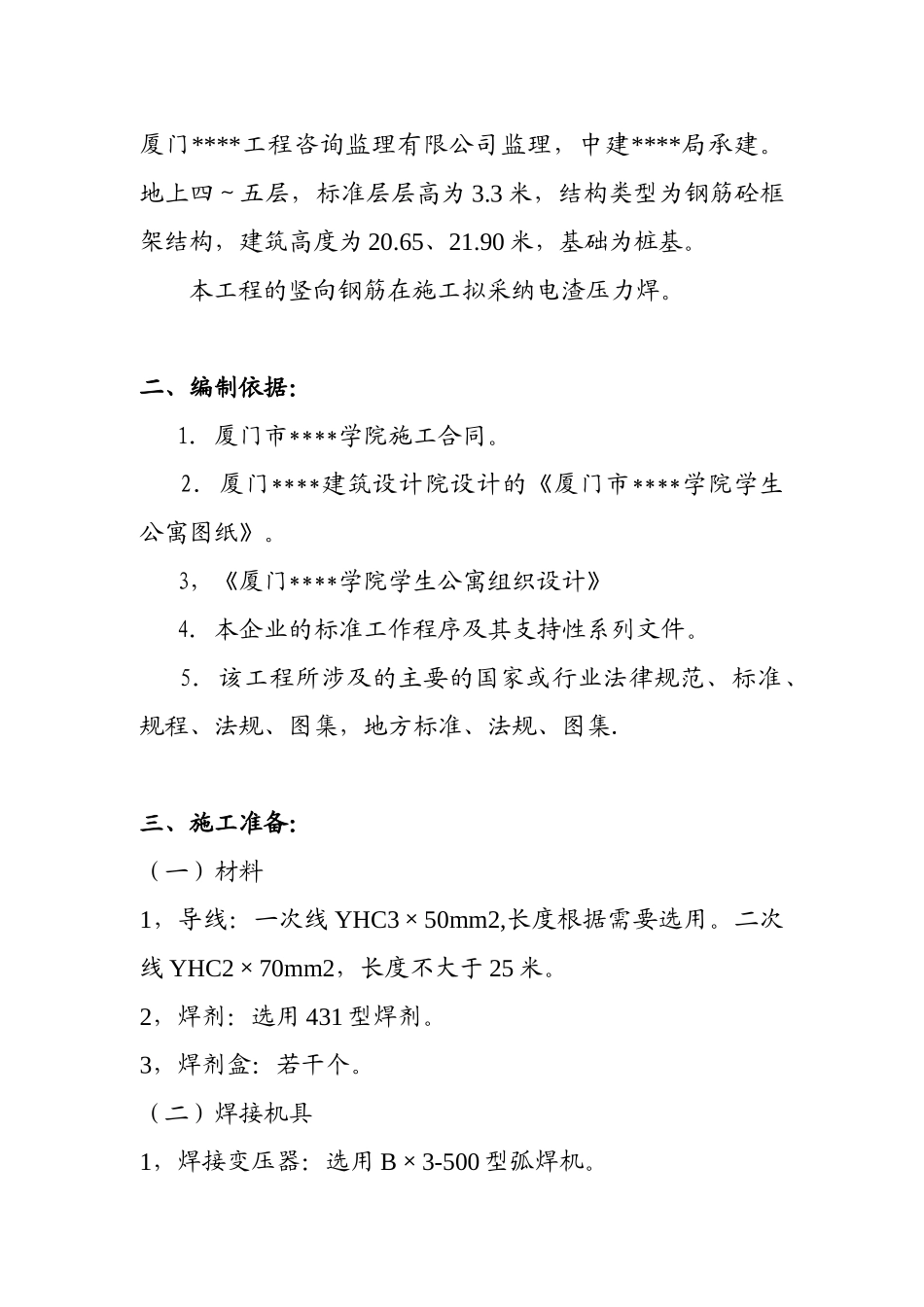

学生公寓电渣压力焊施工方案 编 制： 审 核： 审 批：日 期： 目 录一、工程概况：二、编制依据：三、施工准备：四、操作工艺五、质量检查与验收六、质量通病及预防措施七、安全注意事项一、工程概况：厦门市****学院学生公寓位于厦门市****，东临**路，由厦门市****开发总公司代建，厦门****建筑设计院设计，厦门****工程咨询监理有限公司监理，中建****局承建。地上四～五层，标准层层高为 3.3 米，结构类型为钢筋砼框架结构，建筑高度为 20.65、21.90 米，基础为桩基。本工程的竖向钢筋在施工拟采纳电渣压力焊。二、编制依据： 1．厦门市****学院施工合同。 2．厦门****建筑设计院设计的《厦门市****学院学生公寓图纸》。 3，《厦门****学院学生公寓组织设计》 4．本企业的标准工作程序及其支持性系列文件。 5．该工程所涉及的主要的国家或行业法律规范、标准、规程、法规、图集，地方标准、法规、图集.三、施工准备：（一）材料1，导线：一次线 YHC3×50mm2,长度根据需要选用。二次线 YHC2×70mm2，长度不大于 25 米。2，焊剂：选用 431 型焊剂。3，焊剂盒：若干个。（二）焊接机具1，焊接变压器：选用 B×3-500 型弧焊机。2，焊接卡具：若干个。3，焊接自动控制箱。（三）作业条件1，劳动组织：每焊接组 3-4 人，3 人用焊接卡具固定钢筋，一人操作。2，所有参加作业人员必须通过培训，并取的上岗证，才能进行作业。3，导线敷设：一次线最好接地在施工专用变压器上，以确保开路电压不低于 380V。4，控制系统：根据试验确定的有关参数，调整并满足使用要求。四、操作工艺（一）工艺过程 1，施焊时，首先在钢筋断面之间引燃电弧，使电弧周围焊剂熔化形成空穴。 2，在保证电压稳定的情况下延续电弧过程。 3，利用电弧的热量，使周围的焊剂不断熔化形成渣池。获得良好的接头条件，随即将上端钢筋潜入渣池中，使电弧熄灭，转换为电渣过程。 4，用电渣形成的电阻热能，使钢筋全断面熔化，为确保焊接钢筋面形状与焊接质量，在断电的同时进行钢筋挤压排除熔渣与熔化的金属。完成钢筋焊接的全过程。（二）焊接参数 电渣压力焊的关键在于根据不同的钢筋级别和直径，合理选择焊接渣池电极电压、焊接电流和通电时间。 1，渣池电极电压：电极电压是保证焊接电流强度和钢筋熔化过程中的温度上升稳定，试验证明电极电压不得低30V，同时焊机开路电压也不得低于 380V。 2，焊接电流：电流是保证焊接过程中钢筋的熔化和渣...
