县城主干道排水工程施工组织设计

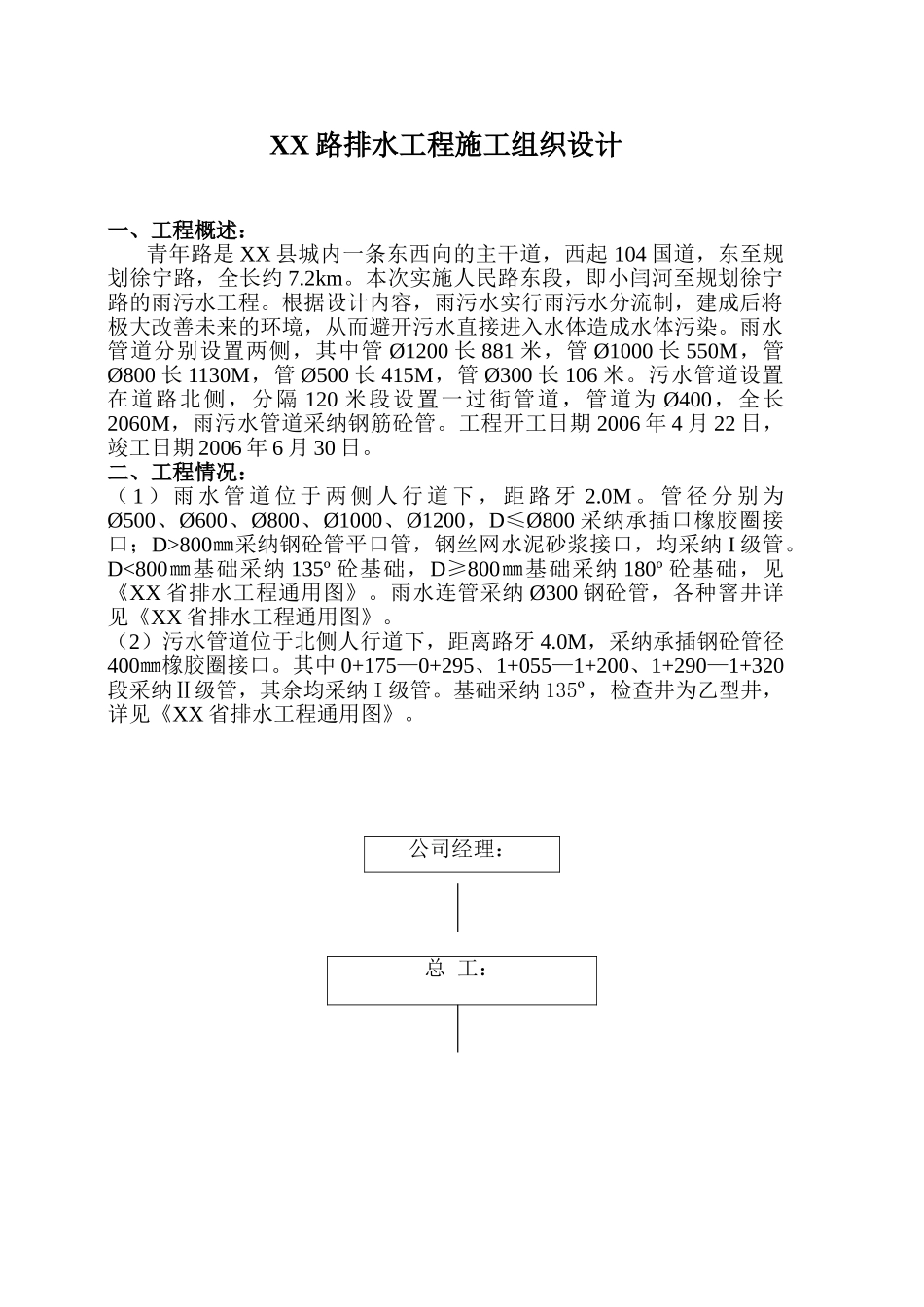

XX 路排水工程施工组织设计一、工程概述： 青年路是 XX 县城内一条东西向的主干道，西起 104 国道，东至规划徐宁路，全长约 7.2km。本次实施人民路东段，即小闫河至规划徐宁路的雨污水工程。根据设计内容，雨污水实行雨污水分流制，建成后将极大改善未来的环境，从而避开污水直接进入水体造成水体污染。雨水管道分别设置两侧，其中管 Ø1200 长 881 米，管 Ø1000 长 550M，管Ø800 长 1130M，管 Ø500 长 415M，管 Ø300 长 106 米。污水管道设置在道路北侧，分隔 120 米段设置一过街管道，管道为 Ø400，全长2060M，雨污水管道采纳钢筋砼管。工程开工日期 2006 年 4 月 22 日，竣工日期 2006 年 6 月 30 日。二、工程情况：（ 1 ） 雨 水 管 道 位 于 两 侧 人 行 道 下 ， 距 路 牙 2.0M 。 管 径 分 别 为Ø500、Ø600、Ø800、Ø1000、Ø1200，D≤Ø800 采纳承插口橡胶圈接口；D>800㎜采纳钢砼管平口管，钢丝网水泥砂浆接口，均采纳 І 级管。D<800㎜基础采纳 135º 砼基础，D≥800㎜基础采纳 180º 砼基础，见《XX 省排水工程通用图》。雨水连管采纳 Ø300 钢砼管，各种窨井详见《XX 省排水工程通用图》。（2）污水管道位于北侧人行道下，距离路牙 4.0M，采纳承插钢砼管径400㎜橡胶圈接口。其中 0+175—0+295、1+055—1+200、1+290—1+320段采纳Ⅱ级管，其余均采纳 I 级管。基础采纳 135º，检查井为乙型井，详见《XX 省排水工程通用图》。公司经理： 总 工： 三、施工质量网络图四、施工现场总平面图① 地点：0+750 处北侧： 北五、劳动人员进场计划序号工种人数备 注正常高峰1木工22（4 月 22 日—6 月 22 日）2砼工1012（4 月 22 日—6 月 30 日）3普工4050（4 月 22 日—6 月 30 日）4运输、机械45（4 月 22 日—6 月 30 日）5电工11（4 月 22 日—6 月 30 日）技术负责人 施工员 质检员 材料员 安全员 运输班班长 管道施工队长 现场生产 砼搅拌机工人宿舍及临时办公室石子黄砂水泥6机修12（4 月 22 日—6 月 30 日）六、材料进场计划以上材料待进度计划变化时作适时调整。七、机械进场计划序号机械名称4 月份台班5 月份台班6 月份台班1400L 搅拌机1112机动翻斗车2333发电机1114平板震动器1115插入式震动器2226电动夯实机122八、排水、污水工程施工工序图序号材料名称时间（4 月 22 日-5 ...
