发电厂工程厂区控制网测设施工工艺1

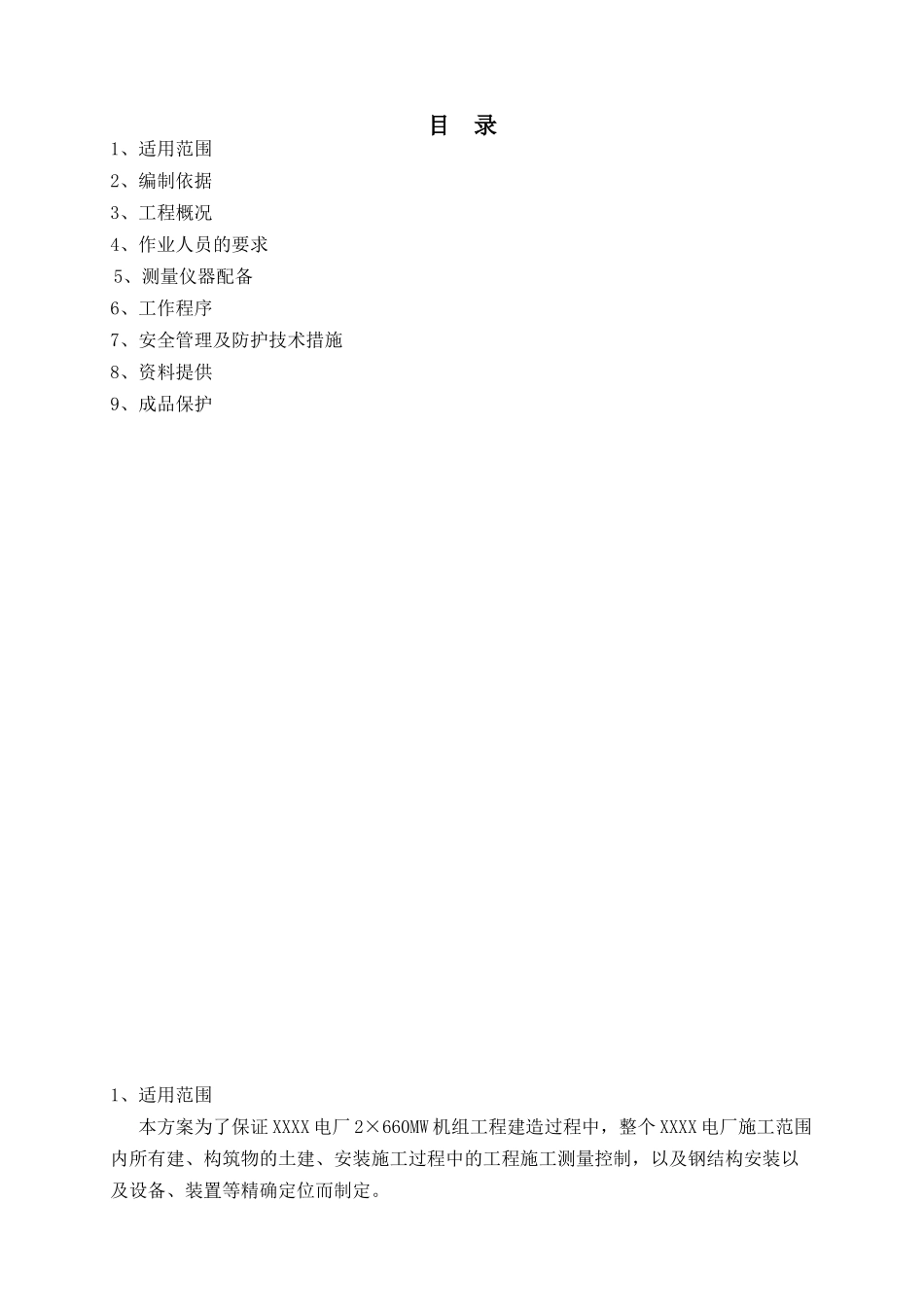

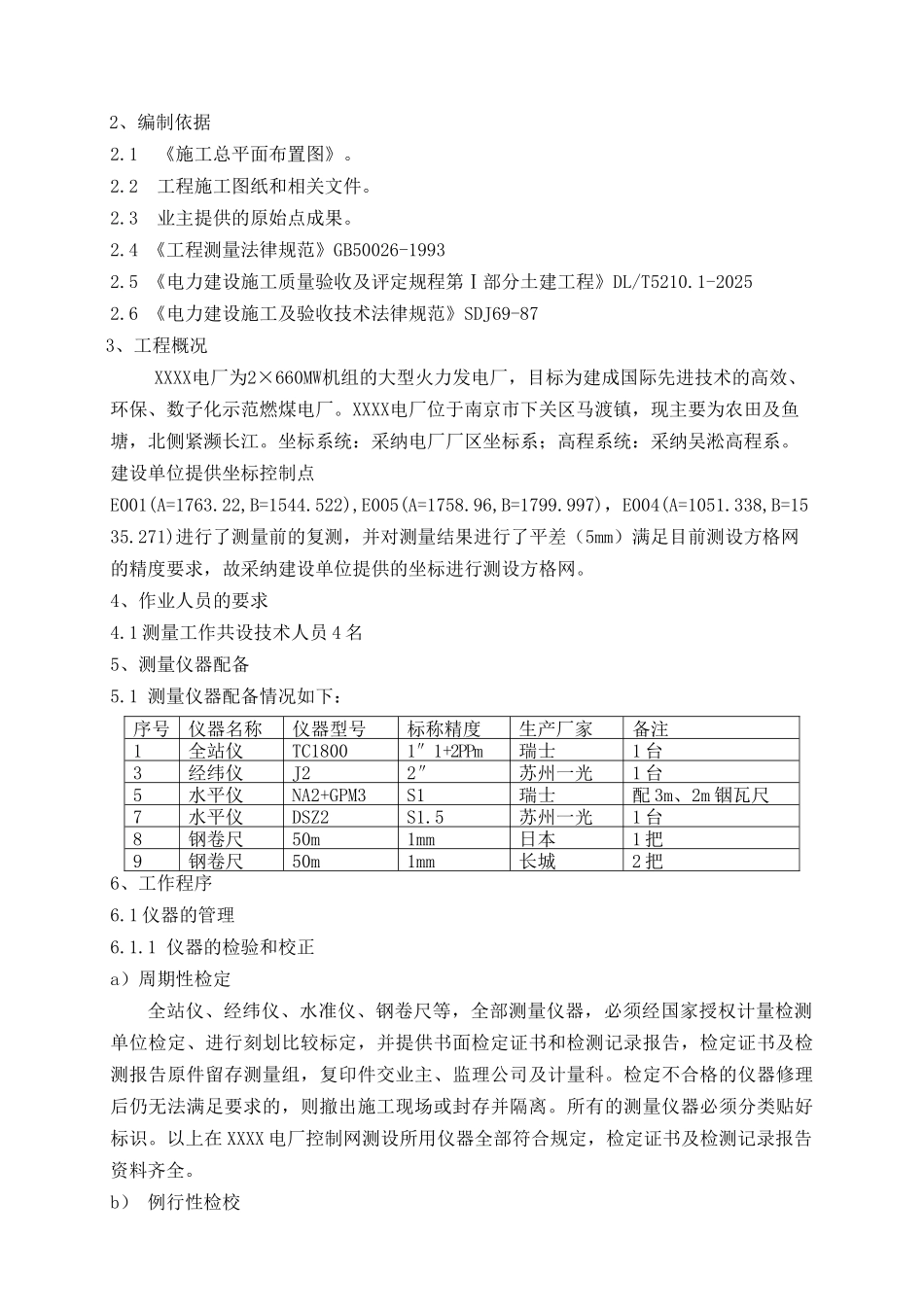

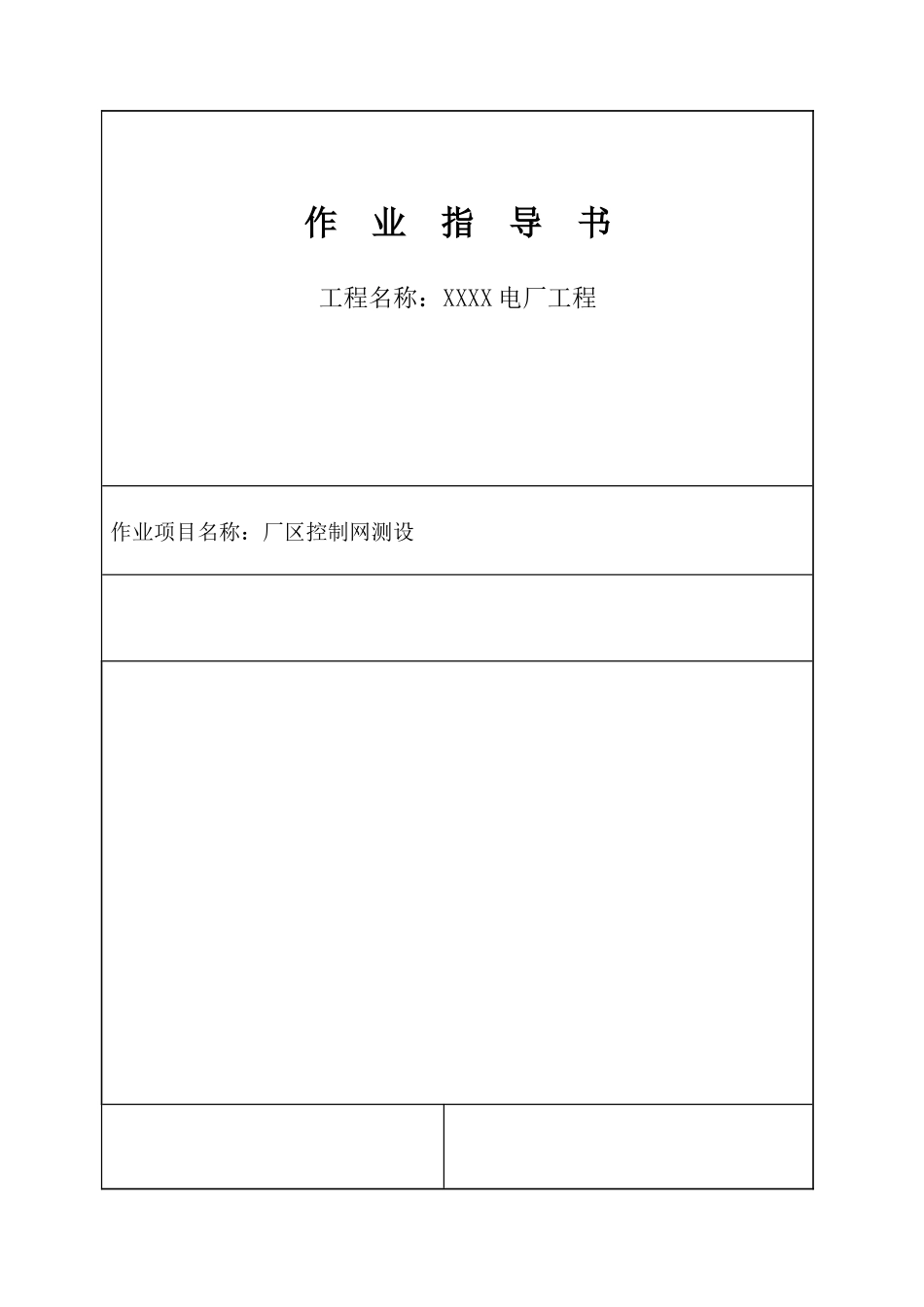

作 业 指 导 书工程名称：XXXX 电厂工程作业项目名称：厂区控制网测设 目 录1、适用范围2、编制依据3、工程概况4、作业人员的要求 5、测量仪器配备6、工作程序7、安全管理及防护技术措施8、资料提供9、成品保护1、适用范围 本方案为了保证 XXXX 电厂 2×660MW 机组工程建造过程中，整个 XXXX 电厂施工范围内所有建、构筑物的土建、安装施工过程中的工程施工测量控制，以及钢结构安装以及设备、装置等精确定位而制定。2、编制依据2.1 《施工总平面布置图》。2.2 工程施工图纸和相关文件。2.3 业主提供的原始点成果。2.4 《工程测量法律规范》GB50026-19932.5 《电力建设施工质量验收及评定规程第Ⅰ部分土建工程》DL/T5210.1-20252.6 《电力建设施工及验收技术法律规范》SDJ69-873、工程概况XXXX电厂为2×660MW机组的大型火力发电厂，目标为建成国际先进技术的高效、环保、数子化示范燃煤电厂。XXXX电厂位于南京市下关区马渡镇，现主要为农田及鱼塘，北侧紧濒长江。坐标系统：采纳电厂厂区坐标系；高程系统：采纳吴淞高程系。建设单位提供坐标控制点E001(A=1763.22,B=1544.522),E005(A=1758.96,B=1799.997)，E004(A=1051.338,B=1535.271)进行了测量前的复测，并对测量结果进行了平差（5mm）满足目前测设方格网的精度要求，故采纳建设单位提供的坐标进行测设方格网。4、作业人员的要求4.1 测量工作共设技术人员 4 名5、测量仪器配备 5.1 测量仪器配备情况如下：序号仪器名称仪器型号标称精度生产厂家备注1全站仪TC18001″1+2PPm瑞士1 台3经纬仪J22″苏州一光1 台5水平仪NA2+GPM3S1瑞士配 3m、2m 铟瓦尺7水平仪DSZ2S1.5苏州一光1 台8钢卷尺50m1mm日本1 把9钢卷尺50m1mm长城2 把6、工作程序6.1 仪器的管理6.1.1 仪器的检验和校正a）周期性检定全站仪、经纬仪、水准仪、钢卷尺等，全部测量仪器，必须经国家授权计量检测单位检定、进行刻划比较标定，并提供书面检定证书和检测记录报告，检定证书及检测报告原件留存测量组，复印件交业主、监理公司及计量科。检定不合格的仪器修理后仍无法满足要求的，则撤出施工现场或封存并隔离。所有的测量仪器必须分类贴好标识。以上在 XXXX 电厂控制网测设所用仪器全部符合规定，检定证书及检测记录报告资料齐全。b） 例行性检校除上述周期性检定外，还应在控制网测设开始前或定期对测量仪器作如下例行性检校。Ⅰ）经纬仪—圆水准器、长水准管的检校—水准管轴垂直于竖轴的检校...
