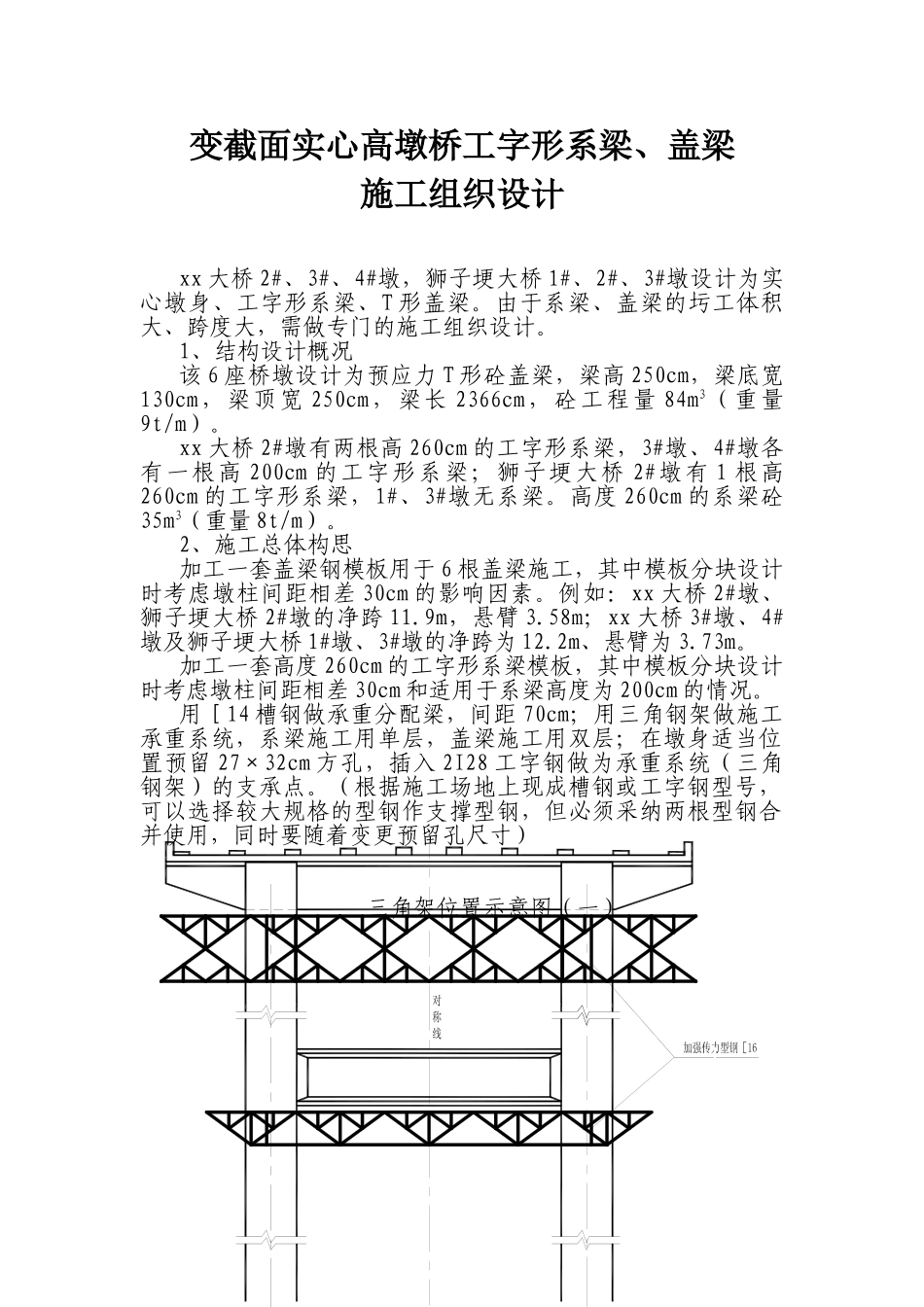

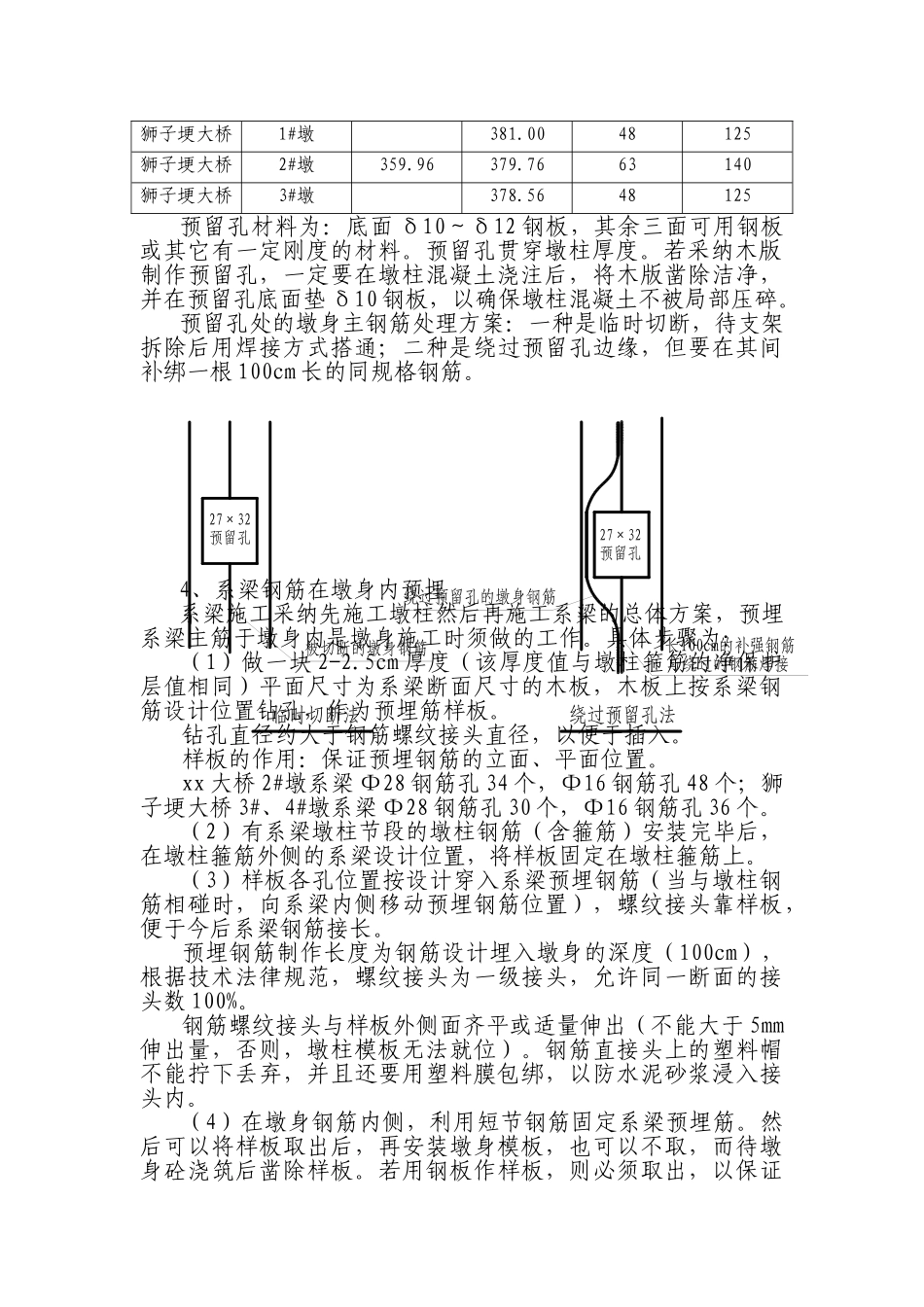

变截面实心高墩桥工字形系梁、盖梁施工组织设计xx 大桥 2#、3#、4#墩，狮子埂大桥 1#、2#、3#墩设计为实心墩身、工字形系梁、T 形盖梁。由于系梁、盖梁的圬工体积大、跨度大，需做专门的施工组织设计。1、结构设计概况该 6 座桥墩设计为预应力 T 形砼盖梁，梁高 250cm，梁底宽130cm，梁顶宽 250cm，梁长 2366cm，砼工程量 84m3（重量9t/m）。xx 大桥 2#墩有两根高 260cm 的工字形系梁，3#墩、4#墩各有一根高 200cm 的工字形系梁；狮子埂大桥 2#墩有 1 根高260cm 的工字形系梁，1#、3#墩无系梁。高度 260cm 的系梁砼35m3（重量 8t/m）。2、施工总体构思加工一套盖梁钢模板用于 6 根盖梁施工，其中模板分块设计时考虑墩柱间距相差 30cm 的影响因素。例如：xx 大桥 2#墩、狮子埂大桥 2#墩的净跨 11.9m，悬臂 3.58m；xx 大桥 3#墩、4#墩及狮子埂大桥 1#墩、3#墩的净跨为 12.2m、悬臂为 3.73m。加工一套高度 260cm 的工字形系梁模板，其中模板分块设计时考虑墩柱间距相差 30cm 和适用于系梁高度为 200cm 的情况。用［14 槽钢做承重分配梁，间距 70cm；用三角钢架做施工承重系统，系梁施工用单层，盖梁施工用双层；在墩身适当位置预留 27×32cm 方孔，插入 2I28 工字钢做为承重系统（三角钢架）的支承点。（根据施工场地上现成槽钢或工字钢型号，可以选择较大规格的型钢作支撑型钢，但必须采纳两根型钢合并使用，同时要随着变更预留孔尺寸）三角架位置示意图（一）三角架位置示意图（二）根据三角架各构件的采购情况，确定具体的方案。一根盖梁砼、一根系梁砼均一次浇筑完成。由于预拱度和预应力施加因素，支座垫石砼不得与盖梁砼一起浇筑。系梁与墩柱采纳异步施工法，即在施工有系梁段的墩身时预埋系梁钢筋，待该节段墩身的模板拆除后，搭设系梁支架和底模板系统，凿出预埋的系梁钢筋头，接长钢筋，安装系梁侧模，浇筑系梁砼。3、系梁、盖梁施工承重架支点预留孔综合考虑三角架的受力特性和墩柱受力特性，按墩柱偏心受压 40cm 布置支点位置。即预留孔中心到桥轴线的距离为750cm。位置示意见下图：各预留孔位置数据表桥梁名称墩号系梁（H）盖梁（H）abxx 大桥2#墩382.42402.42422.2263140xx 大桥3#墩403.13422.6248125xx 大桥4#墩403.58423.0948125狮子埂大桥1#墩381.0048125狮子埂大桥2#墩359.96379.7663140狮子埂大桥3#墩378.5648125预留孔材料为：底面 δ10～δ12 钢板，其余三面可用钢板...
