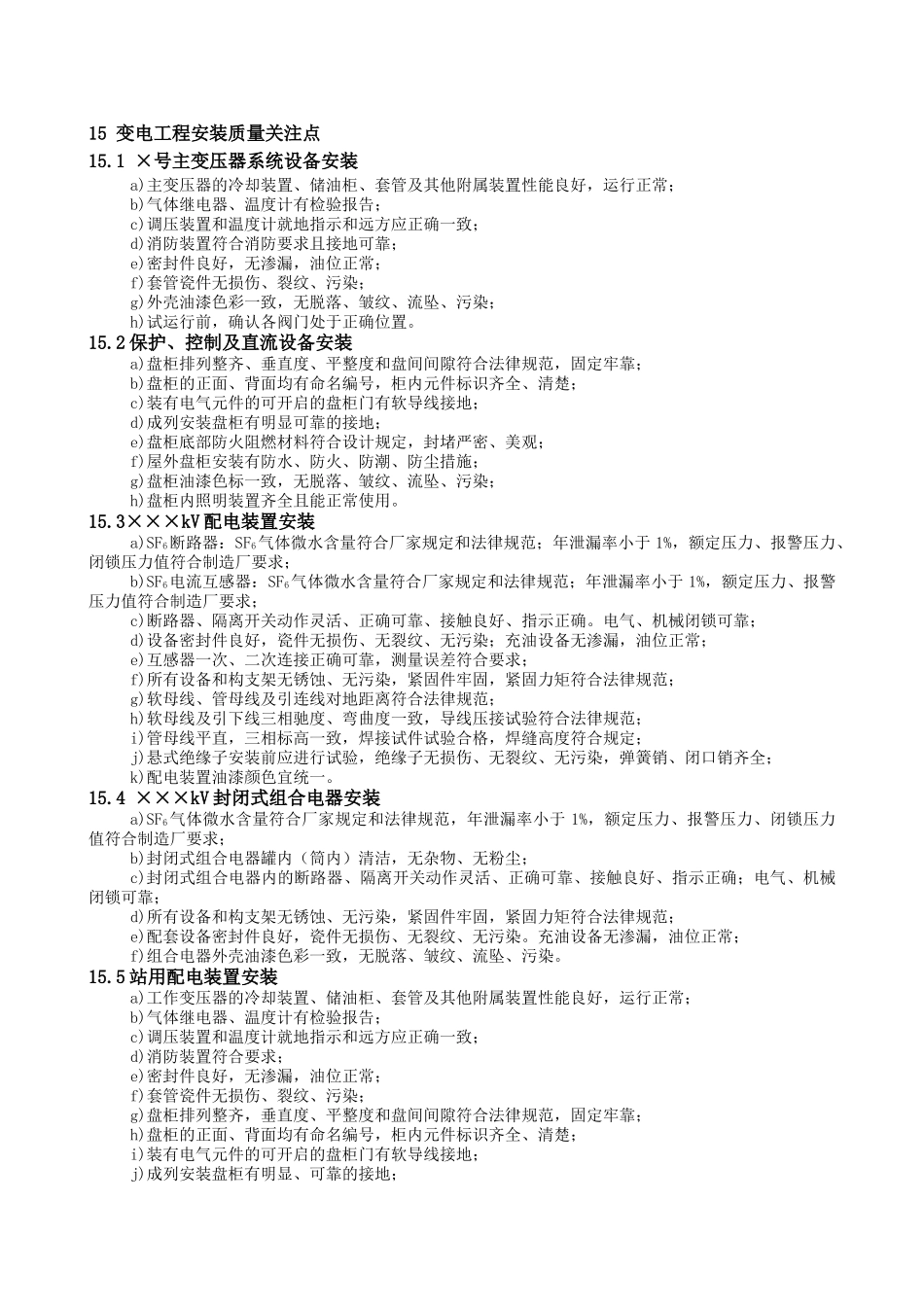

15 变电工程安装质量关注点15.1 ×号主变压器系统设备安装a)主变压器的冷却装置、储油柜、套管及其他附属装置性能良好，运行正常；b)气体继电器、温度计有检验报告；c)调压装置和温度计就地指示和远方应正确一致；d)消防装置符合消防要求且接地可靠；e)密封件良好，无渗漏，油位正常；f)套管瓷件无损伤、裂纹、污染；g)外壳油漆色彩一致，无脱落、皱纹、流坠、污染；h)试运行前，确认各阀门处于正确位置。15.2 保护、控制及直流设备安装a)盘柜排列整齐、垂直度、平整度和盘间间隙符合法律规范，固定牢靠；b)盘柜的正面、背面均有命名编号，柜内元件标识齐全、清楚；c)装有电气元件的可开启的盘柜门有软导线接地；d)成列安装盘柜有明显可靠的接地；e)盘柜底部防火阻燃材料符合设计规定，封堵严密、美观；f)屋外盘柜安装有防水、防火、防潮、防尘措施；g)盘柜油漆色标一致，无脱落、皱纹、流坠、污染；h)盘柜内照明装置齐全且能正常使用。15.3×××kV 配电装置安装a)SF6断路器：SF6气体微水含量符合厂家规定和法律规范；年泄漏率小于 1%，额定压力、报警压力、闭锁压力值符合制造厂要求；b)SF6电流互感器：SF6气体微水含量符合厂家规定和法律规范；年泄漏率小于 1%，额定压力、报警压力值符合制造厂要求；c)断路器、隔离开关动作灵活、正确可靠、接触良好、指示正确。电气、机械闭锁可靠；d)设备密封件良好，瓷件无损伤、无裂纹、无污染；充油设备无渗漏，油位正常；e)互感器一次、二次连接正确可靠，测量误差符合要求；f)所有设备和构支架无锈蚀、无污染，紧固件牢固，紧固力矩符合法律规范；g)软母线、管母线及引连线对地距离符合法律规范；h)软母线及引下线三相驰度、弯曲度一致，导线压接试验符合法律规范；i)管母线平直，三相标高一致，焊接试件试验合格，焊缝高度符合规定；j)悬式绝缘子安装前应进行试验，绝缘子无损伤、无裂纹、无污染，弹簧销、闭口销齐全；k)配电装置油漆颜色宜统一。15.4 ×××kV 封闭式组合电器安装a)SF6气体微水含量符合厂家规定和法律规范，年泄漏率小于 1%，额定压力、报警压力、闭锁压力值符合制造厂要求；b)封闭式组合电器罐内（筒内）清洁，无杂物、无粉尘；c)封闭式组合电器内的断路器、隔离开关动作灵活、正确可靠、接触良好、指示正确；电气、机械闭锁可靠；d)所有设备和构支架无锈蚀、无污染，紧固件牢固，紧固力矩符合法律规范；e)配套设备密封件良好，瓷件无损伤、无裂纹、无污染。充油设备无渗漏...
