变电站工程构架柱安装工艺标准及施工要点

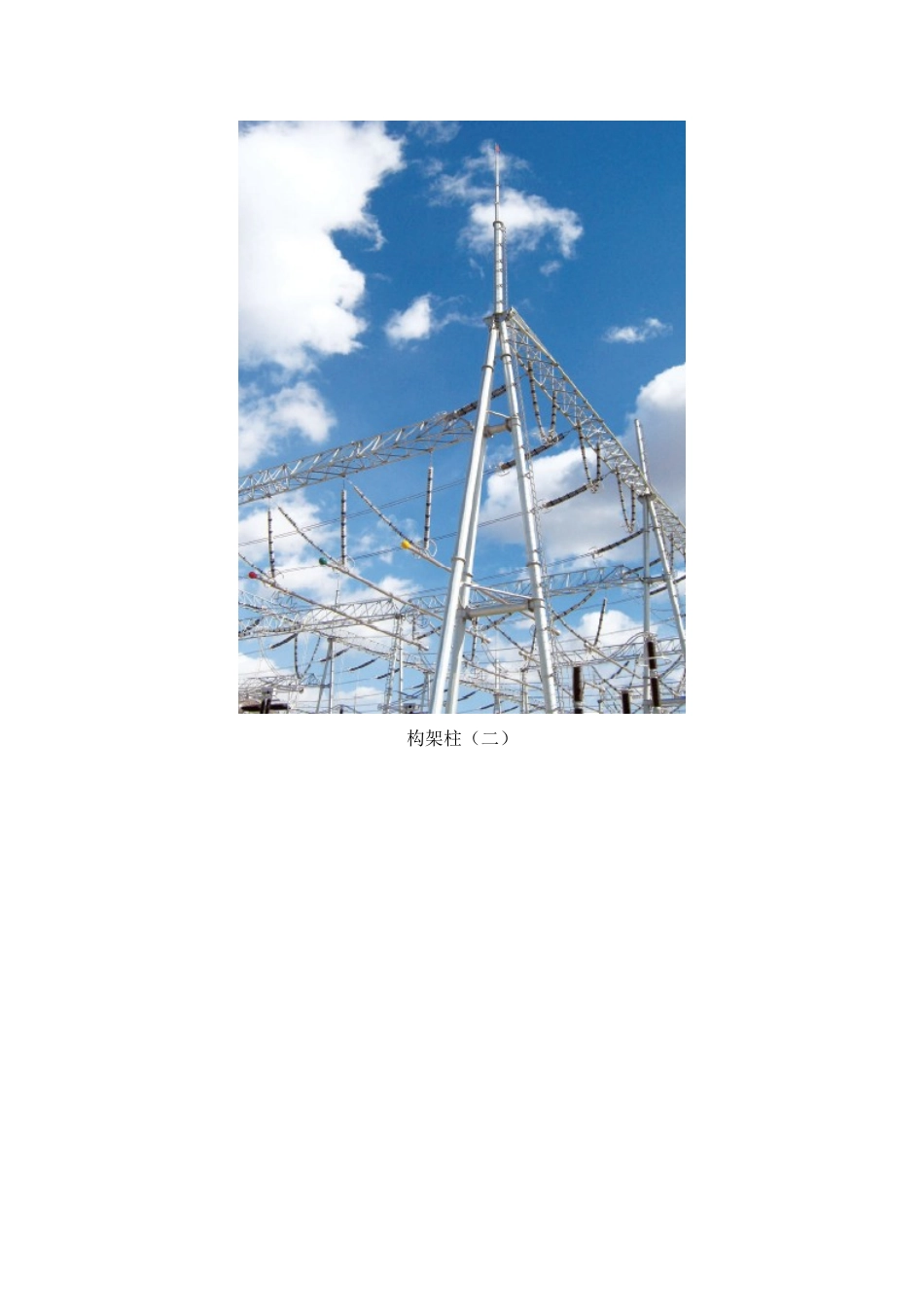

变电站工程构架柱（钢管结构）安装工艺标准及施工要点1、施工工艺标准（1） 钢构件无因运输、堆放和吊装等造成变形及涂层脱落。（2） 构架镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。（3） 单节构件弯曲矢高偏差控制在L/1500（L 为构件的长度）以内，且≤5mm，单个构件长度偏差≤3mm。（4） 柱脚底板螺栓孔径偏差控制在±0.5mm 以内，螺栓孔位置偏差≤1mm。（5） 构架接地端子高度及方向应统一。（6） 构架排锌孔应在出厂前封闭。（7） 构架柱应按设计要求设置排水孔和灌浆孔。（8） 构架加工厂家应确保镀锌后的高强螺栓力学性能不低于设计要求，同时提供镀锌后螺栓的施工紧固力矩值。（9） 构架柱法兰顶紧接触面≥75%紧贴，且边缘最大间隙≤0.8mm。（10） 质量标准应符合Q/GDW 183中相关要求2、施工要点（1） 构架进场时，应检查出厂合格证、安装说明书、螺栓清单等资料是否齐全。（2） 复测基础标高、轴线，检查预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。（3） 进场时检查钢柱镀锌质量、弯曲矢高等符合要求。钢柱在搬运和卸车时，严禁碰撞和急剧坠落。（4） 钢管构架柱组装时连接牢固，无松动现象，使用高强螺栓时，螺栓紧固力矩应符合设计要求，力矩扳手使用前应进行校验。螺栓紧固分两次进行，第一次进行初紧（紧固力矩为额定紧固力矩的一半），最后进行终紧（额定紧固力矩）。（5） 钢管构架柱吊装前根据高度、杆型、重量及场地条件等选择起重机械，并计算合理吊点位置、吊车停车位置、钢丝绳及拉绳规格型号等。在钢管构架的吊点处宜采纳合成纤维吊装带绕两圈，再通过吊装U 形环与吊装钢丝绳相连，以确保对钢柱镀锌层的保护。（6） 当A 形杆立起后必须设置拉线，拉线紧固前应将A 形架构基本找正，拉线与地面的夹角≤45°。（7） 构架柱的校正采纳两台经纬仪同时在相互垂直的两个面上检测。校正时从中间轴线向两边校正，每次经纬仪的放置位置应做好记号，避开造成误差。校正时应避开阳光强烈的时间进行。（8） 构架柱校正合格后：1）采纳地脚螺栓连接方式时，进行地脚螺栓的紧固，螺栓的穿向垂直由下向上，横向同类构件一致。紧固螺栓后，应将外露丝扣冲毛或涂油漆，以防螺栓松脱和锈蚀。2）采纳插入式连接方式时，应清除杯口内的泥土或积水后进行二次灌浆，灌浆时用振捣棒振实，不得碰击木楔，并及时留置试块。构架柱（一）构架柱（二）
