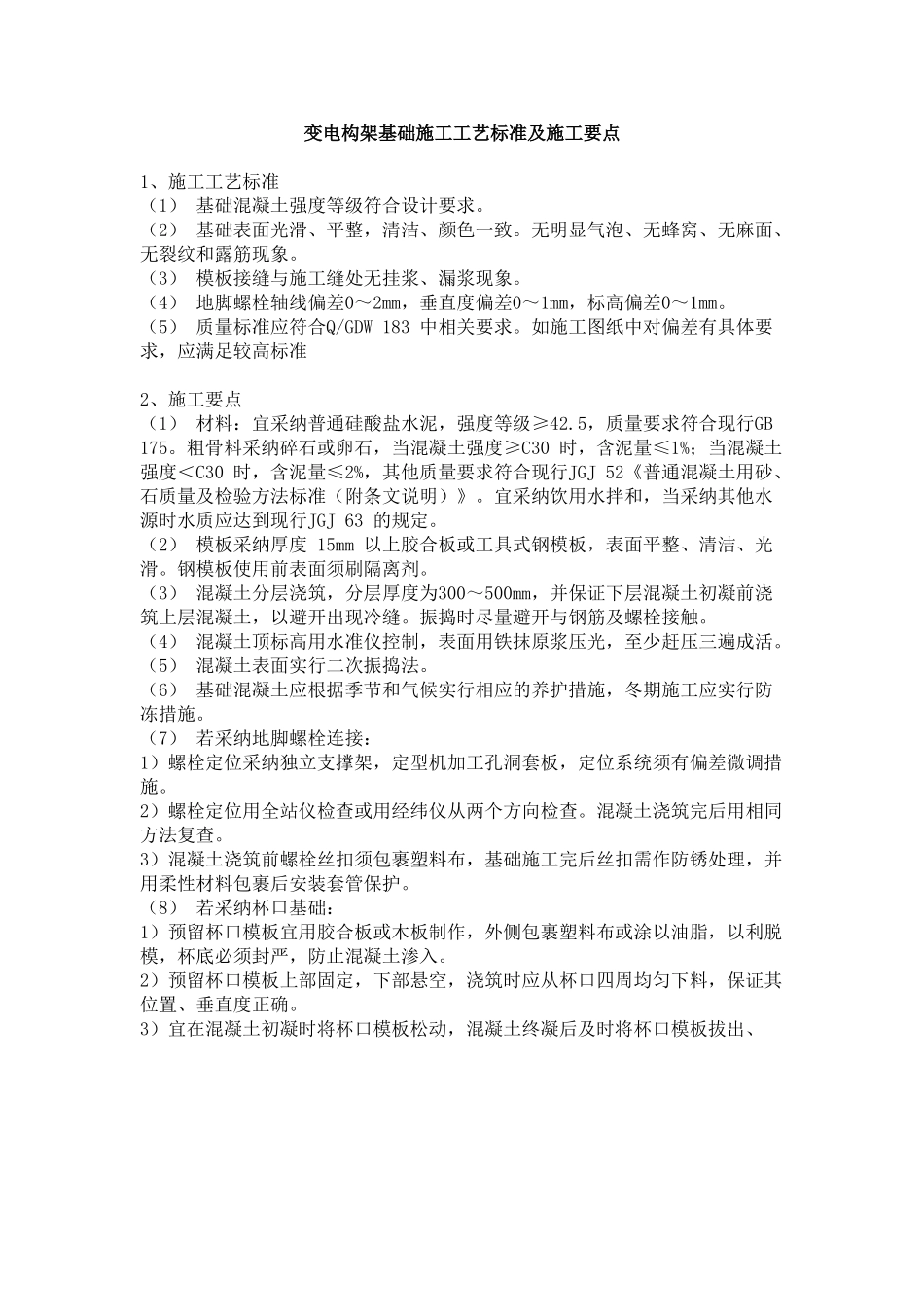

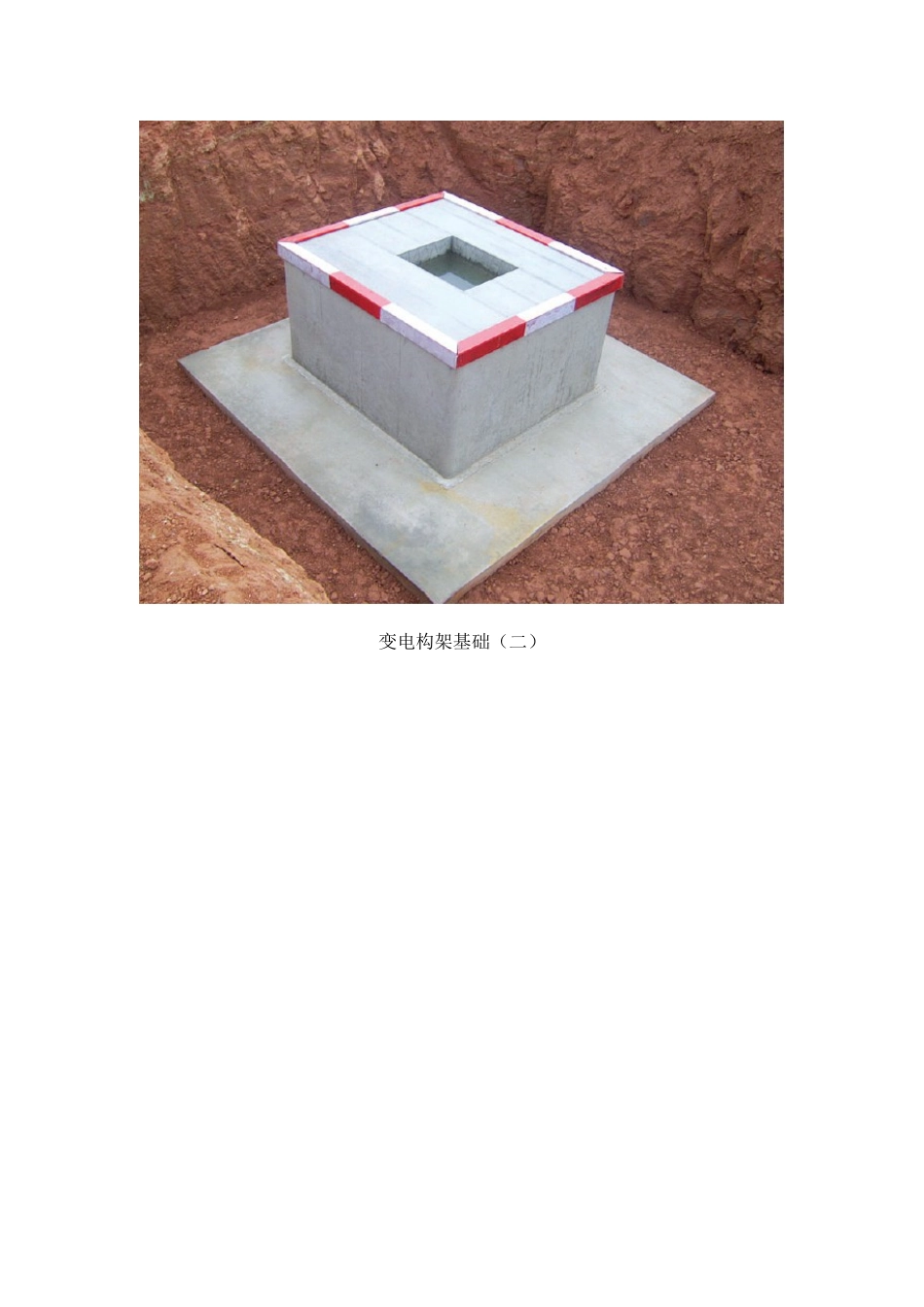

变电构架基础施工工艺标准及施工要点1、施工工艺标准（1） 基础混凝土强度等级符合设计要求。（2） 基础表面光滑、平整，清洁、颜色一致。无明显气泡、无蜂窝、无麻面、无裂纹和露筋现象。（3） 模板接缝与施工缝处无挂浆、漏浆现象。（4） 地脚螺栓轴线偏差0～2mm，垂直度偏差0～1mm，标高偏差0～1mm。（5） 质量标准应符合Q/GDW 183 中相关要求。如施工图纸中对偏差有具体要求，应满足较高标准2、施工要点（1） 材料：宜采纳普通硅酸盐水泥，强度等级≥42.5，质量要求符合现行GB 175。粗骨料采纳碎石或卵石，当混凝土强度≥C30 时，含泥量≤1%；当混凝土强度＜C30 时，含泥量≤2%，其他质量要求符合现行JGJ 52《普通混凝土用砂、石质量及检验方法标准（附条文说明）》。宜采纳饮用水拌和，当采纳其他水源时水质应达到现行JGJ 63 的规定。（2） 模板采纳厚度 15mm 以上胶合板或工具式钢模板，表面平整、清洁、光滑。钢模板使用前表面须刷隔离剂。（3） 混凝土分层浇筑，分层厚度为300～500mm，并保证下层混凝土初凝前浇筑上层混凝土，以避开出现冷缝。振捣时尽量避开与钢筋及螺栓接触。（4） 混凝土顶标高用水准仪控制，表面用铁抹原浆压光，至少赶压三遍成活。（5） 混凝土表面实行二次振捣法。（6） 基础混凝土应根据季节和气候实行相应的养护措施，冬期施工应实行防冻措施。（7） 若采纳地脚螺栓连接：1）螺栓定位采纳独立支撑架，定型机加工孔洞套板，定位系统须有偏差微调措施。2）螺栓定位用全站仪检查或用经纬仪从两个方向检查。混凝土浇筑完后用相同方法复查。3）混凝土浇筑前螺栓丝扣须包裹塑料布，基础施工完后丝扣需作防锈处理，并用柔性材料包裹后安装套管保护。（8） 若采纳杯口基础：1）预留杯口模板宜用胶合板或木板制作，外侧包裹塑料布或涂以油脂，以利脱模，杯底必须封严，防止混凝土渗入。2）预留杯口模板上部固定，下部悬空，浇筑时应从杯口四周均匀下料，保证其位置、垂直度正确。3）宜在混凝土初凝时将杯口模板松动，混凝土终凝后及时将杯口模板拔出、变电构架基础（螺栓安装）变电构架基础（一）变电构架基础（二）
