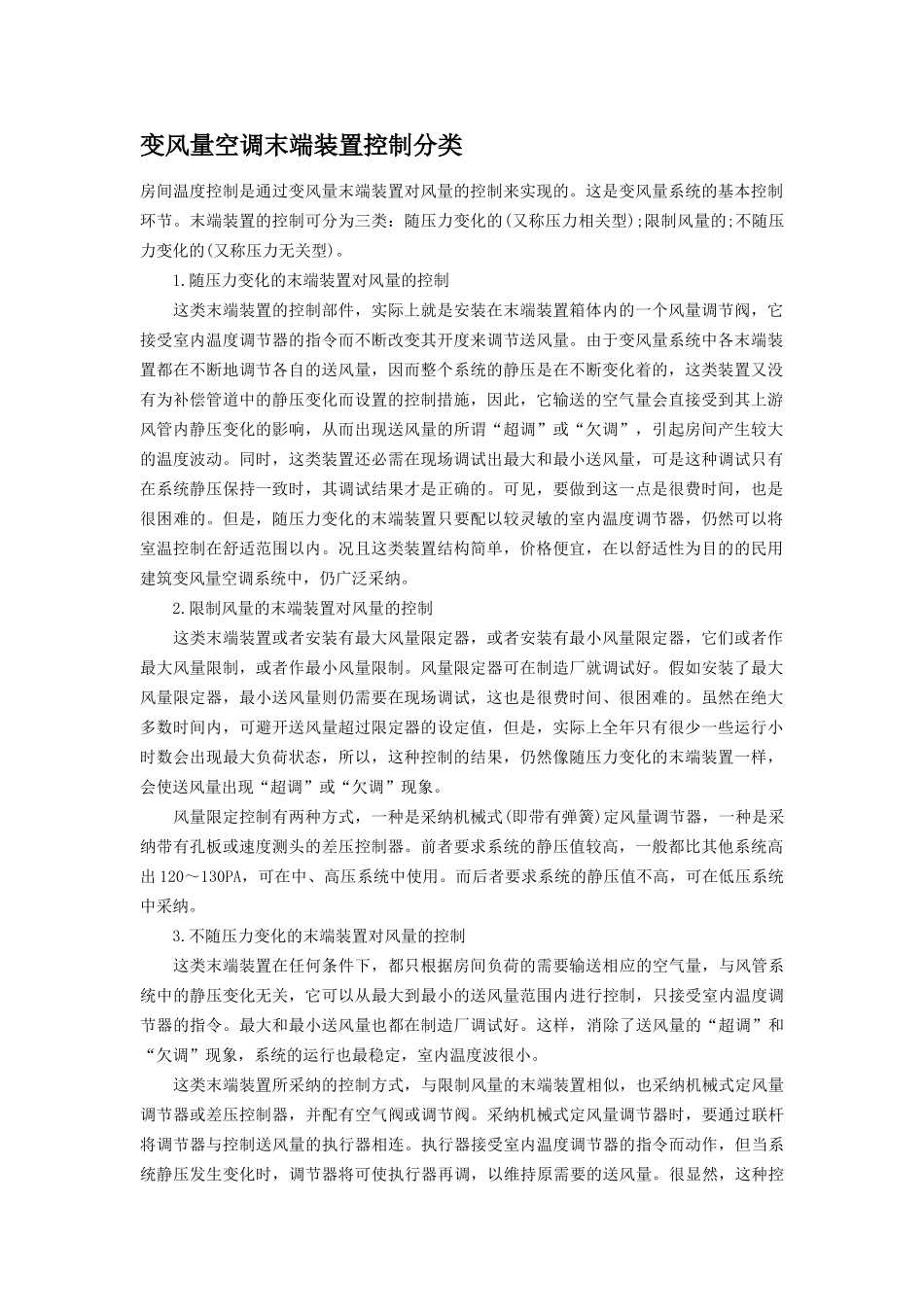

变风量空调末端装置控制分类

变风量空调末端装置控制分类房间温度控制是通过变风量末端装置对风量的控制来实现的。这是变风量系统的基本控制环节。末端装置的控制可分为三类：随压力变化的(又称压力相关型);限制风量的;不随压力变化的(又称压力无关型)。 1.随压力变化的末端装置对风量的控制 这类末端装置的控制部件，实际上就是安装在末端装置箱体内的一个风量调节阀，它接受室内温度调节器的指令而不断改变其开度来调节送风量。由于变风量系统中各末端装置都在不断地调节各自的送风量，因而整个系统的静压是在不断变化着的，这类装置又没有为补偿管道中的静压变化而设置的控制措施，因此，它输送的空气量会直接受到其上游风管内静压变化的影响，从而出现送风量的所谓“超调”或“欠调”，引起房间产生较大的温度波动。同时，这类装置还必需在现场调试出最大和最小送风量，可是这种调试只有在系统静压保持一致时，其调试结果才是正确的。可见，要做到这一点是很费时间，也是很困难的。但是，随压力变化的末端装置只要配以较灵敏的室内温度调节器，仍然可以将室温控制在舒适范围以内。况且这类装置结构简单，价格便宜，在以舒适性为目的的民用建筑变风量空调系统中，仍广泛采纳。 2.限制风量的末端装置对风量的控制 这类末端装置或者安装有最大风量限定器，或者安装有最小风量限定器，它们或者作最大风量限制，或者作最小风量限制。风量限定器可在制造厂就调试好。假如安装了最大风量限定器，最小送风量则仍需要在现场调试，这也是很费时间、很困难的。虽然在绝大多数时间内，可避开送风量超过限定器的设定值，但是，实际上全年只有很少一些运行小时数会出现最大负荷状态，所以，这种控制的结果，仍然像随压力变化的末端装置一样，会使送风量出现“超调”或“欠调”现象。 风量限定控制有两种方式，一种是采纳机械式(即带有弹簧)定风量调节器，一种是采纳带有孔板或速度测头的差压控制器。前者要求系统的静压值较高，一般都比其他系统高出 120～130PA，可在中、高压系统中使用。而后者要求系统的静压值不高，可在低压系统中采纳。 3.不随压力变化的末端装置对风量的控制 这类末端装置在任何条件下，都只根据房间负荷的需要输送相应的空气量，与风管系统中的静压变化无关，它可以从最大到最小的送风量范围内进行控制，只接受室内温度调节器的指令。最大和最小送风量也都在制造厂调试好。这样，消除了送风量的“超调”和“欠调”现象，系统的运行也最稳定，室内温度波很...
