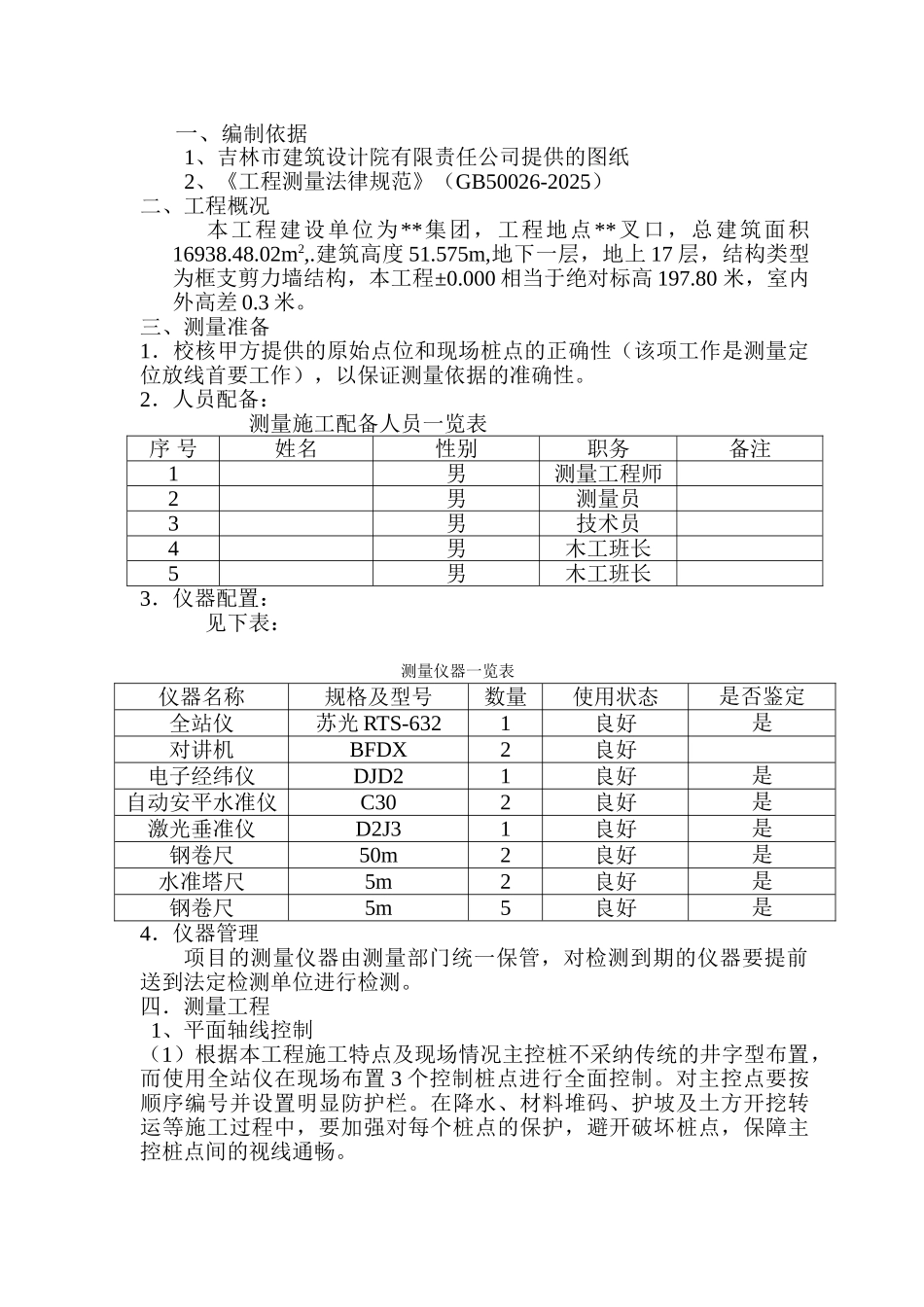

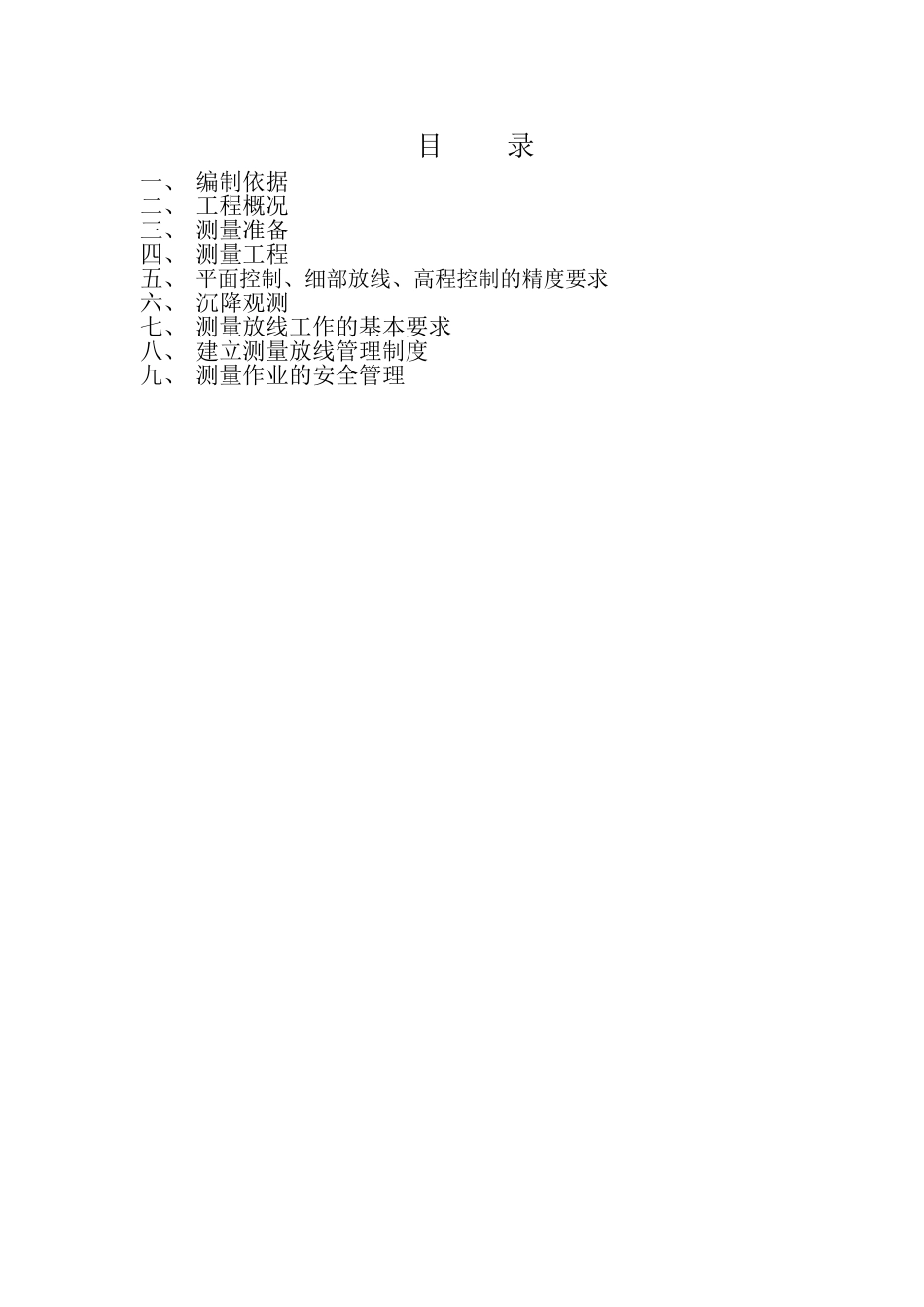

目 录一、 编制依据二、 工程概况三、 测量准备四、 测量工程五、 平面控制、细部放线、高程控制的精度要求六、 沉降观测七、 测量放线工作的基本要求八、 建立测量放线管理制度九、 测量作业的安全管理 一、编制依据1、吉林市建筑设计院有限责任公司提供的图纸2、《工程测量法律规范》（GB50026-2025）二、工程概况 本工程建设单位为**集团，工程地点**叉口，总建筑面积16938.48.02m2,.建筑高度 51.575m,地下一层，地上 17 层，结构类型为框支剪力墙结构，本工程±0.000 相当于绝对标高 197.80 米，室内外高差 0.3 米。三、测量准备1．校核甲方提供的原始点位和现场桩点的正确性（该项工作是测量定位放线首要工作），以保证测量依据的准确性。2．人员配备： 测量施工配备人员一览表序 号姓名性别职务备注1男测量工程师2男测量员3男技术员4男木工班长5男木工班长3．仪器配置：见下表：测量仪器一览表仪器名称规格及型号数量使用状态是否鉴定全站仪苏光 RTS-6321良好是对讲机BFDX2良好电子经纬仪DJD21良好是自动安平水准仪C302良好是激光垂准仪D2J31良好是钢卷尺50m2良好是水准塔尺5m2良好是钢卷尺5m5良好是4．仪器管理项目的测量仪器由测量部门统一保管，对检测到期的仪器要提前送到法定检测单位进行检测。四．测量工程 1、平面轴线控制（1）根据本工程施工特点及现场情况主控桩不采纳传统的井字型布置，而使用全站仪在现场布置 3 个控制桩点进行全面控制。对主控点要按顺序编号并设置明显防护栏。在降水、材料堆码、护坡及土方开挖转运等施工过程中，要加强对每个桩点的保护，避开破坏桩点，保障主控桩点间的视线通畅。主控点设置见下图：1#、2#、3#主控点是根据BCD 原始点用全站仪引测而得表示施工原始点C′BBM=197.9m井盖标高点BM1表示施工主控点其中B'、C'、D'和 BM1四点为甲方提供点位（见场地交接单）3#2#1#点 号XY备 注B1#C′2#D′3#16744.3769485.69916800.7259553.47416859.4169521.97116760.0069507.94616800.7259553.474甲方提供点位甲方提供点位甲方提供点位2#楼西南角基坑边2#楼东北角基坑边3#楼东侧基坑边16870.3659524.6623#楼主控点做法：®®（2）根据建筑物的平面、立面结构情况，结合现场情况，主体阶段使用激光铅垂仪采纳内控法传递轴线。综合考虑该楼的外形特点和施工流水作业情况，设置激光控制点 8 个，在结构±0.000 米底板施工中预埋铁板。点位布置见下图： 内控点平面布置图 1EAAE13...
