吉林速滑馆安装施工组织设计p

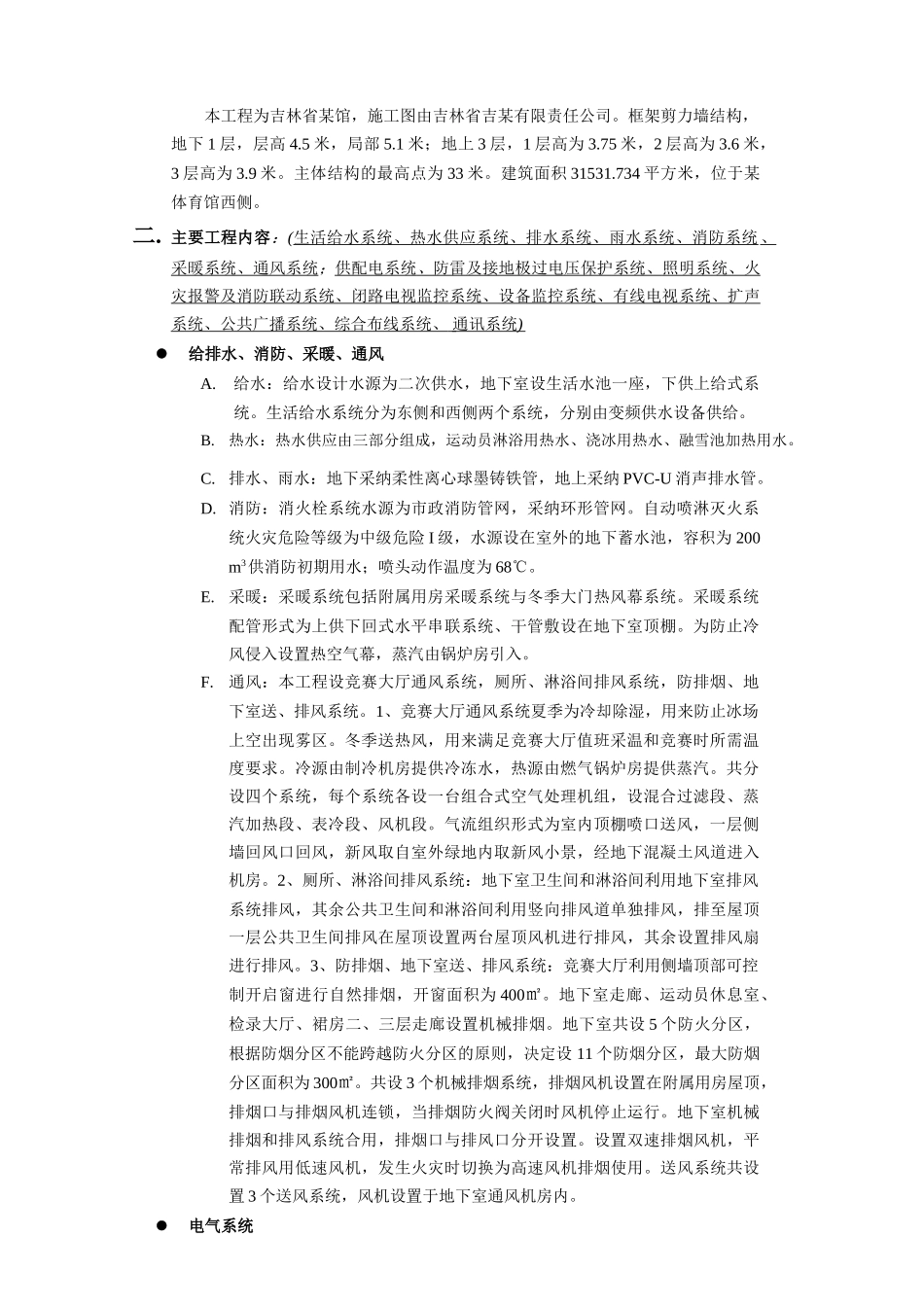

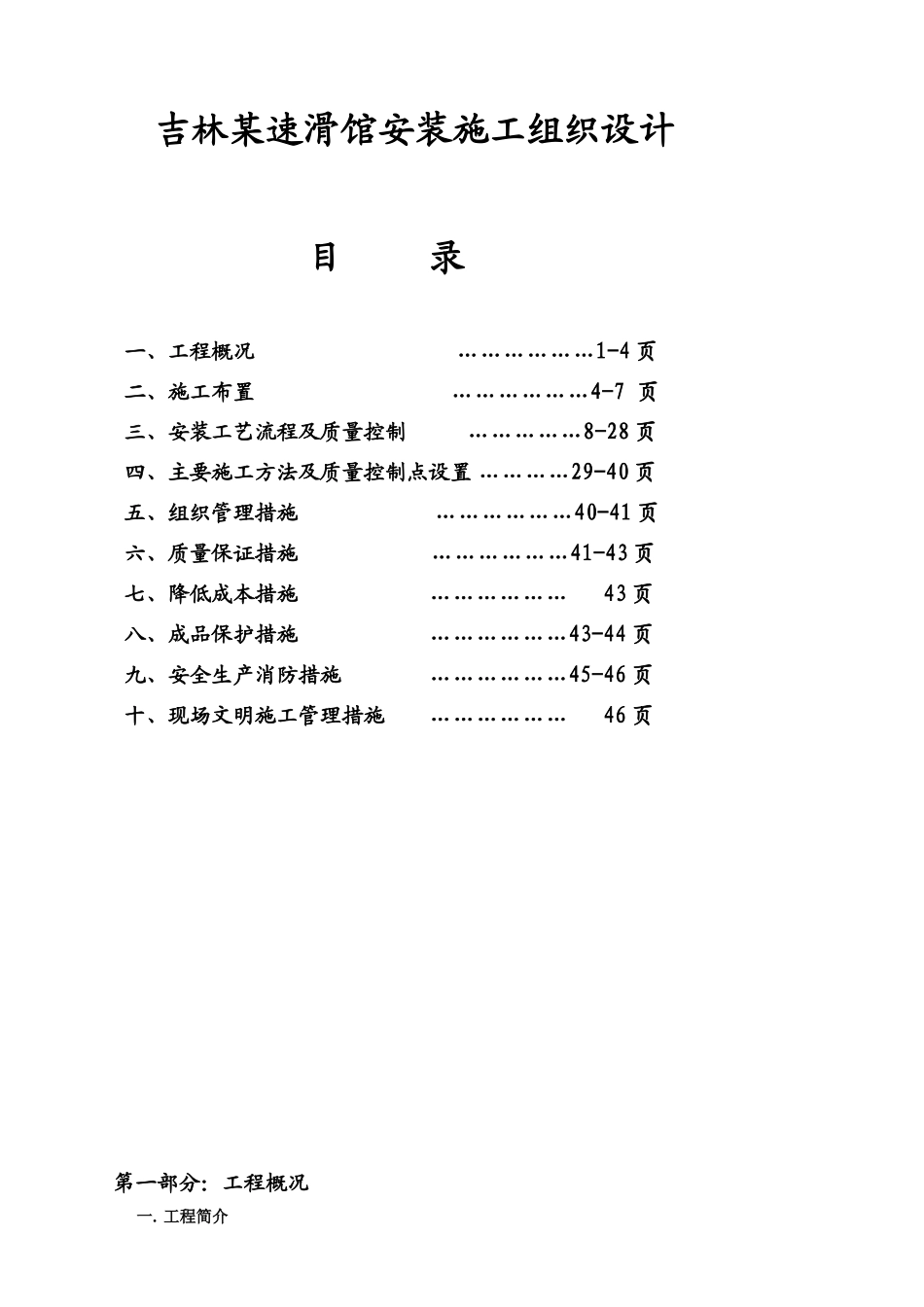

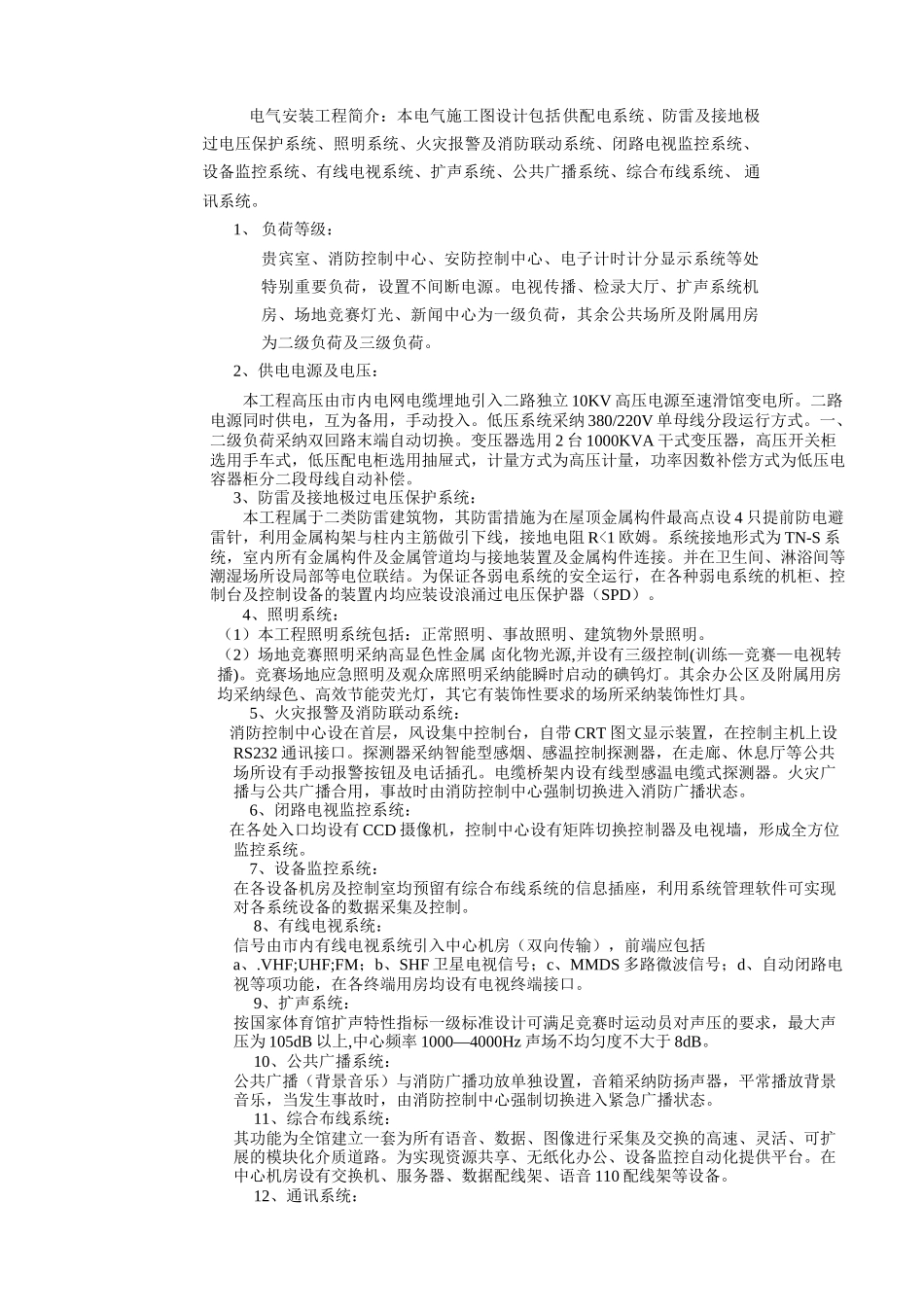

吉林某速滑馆安装施工组织设计目 录一、工程概况 ………………1-4 页二、施工布置 ………………4-7 页三、安装工艺流程及质量控制 ……………8-28 页四、主要施工方法及质量控制点设置 …………29-40 页五、组织管理措施 ………………40-41 页六、质量保证措施 ………………41-43 页七、降低成本措施 ……………… 43 页八、成品保护措施 ………………43-44 页九、安全生产消防措施 ………………45-46 页十、现场文明施工管理措施 ……………… 46 页第一部分：工程概况一. 工程简介 本工程为吉林省某馆，施工图由吉林省吉某有限责任公司。框架剪力墙结构，地下 1 层，层高 4.5 米，局部 5.1 米；地上 3 层，1 层高为 3.75 米，2 层高为 3.6 米，3 层高为 3.9 米。主体结构的最高点为 33 米。建筑面积 31531.734 平方米，位于某体育馆西侧。二. 主要工程内容：(生活 给水系统、热水供应系统、排水系统、雨水系统、消防系统 、 采暖系统、通风系统；供配电系统 、 防雷及接地极过电压保护系统、 照明系统、火 灾报警及消防联动系统、闭路电视监控系统、设备监控系统、有线电视系统、扩声系统、公共广播系统、综合布线系统、 通讯系统 ) 给排水、消防、采暖、通风A.给水：给水设计水源为二次供水，地下室设生活水池一座，下供上给式系统。生活给水系统分为东侧和西侧两个系统，分别由变频供水设备供给。B.热水：热水供应由三部分组成，运动员淋浴用热水、浇冰用热水、融雪池加热用水。C. 排水、雨水：地下采纳柔性离心球墨铸铁管，地上采纳 PVC-U 消声排水管。D. 消防：消火栓系统水源为市政消防管网，采纳环形管网。自动喷淋灭火系统火灾危险等级为中级危险 I 级，水源设在室外的地下蓄水池，容积为 200 m3供消防初期用水；喷头动作温度为 68℃。E.采暖：采暖系统包括附属用房采暖系统与冬季大门热风幕系统。采暖系统配管形式为上供下回式水平串联系统、干管敷设在地下室顶棚。为防止冷风侵入设置热空气幕，蒸汽由锅炉房引入。F.通风：本工程设竞赛大厅通风系统，厕所、淋浴间排风系统，防排烟、地下室送、排风系统。1、竞赛大厅通风系统夏季为冷却除湿，用来防止冰场上空出现雾区。冬季送热风，用来满足竞赛大厅值班采温和竞赛时所需温度要求。冷源由制冷机房提供冷冻水，热源由燃气锅炉房提供蒸汽。共分设四个系统，每个系统各设一台组合式空气处理机组，设混合过滤段、蒸汽...
