商业广场暖通空调系统设计

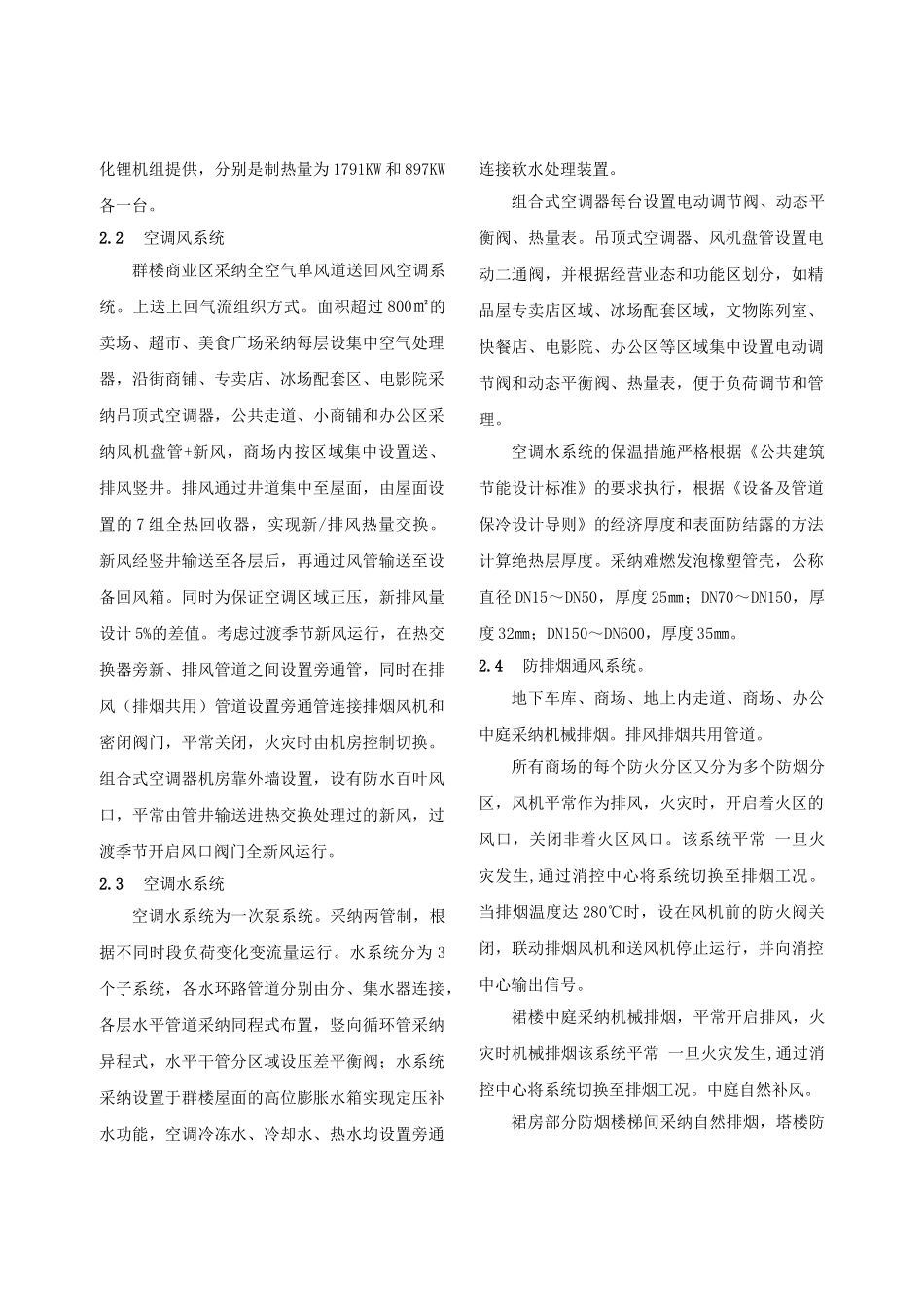

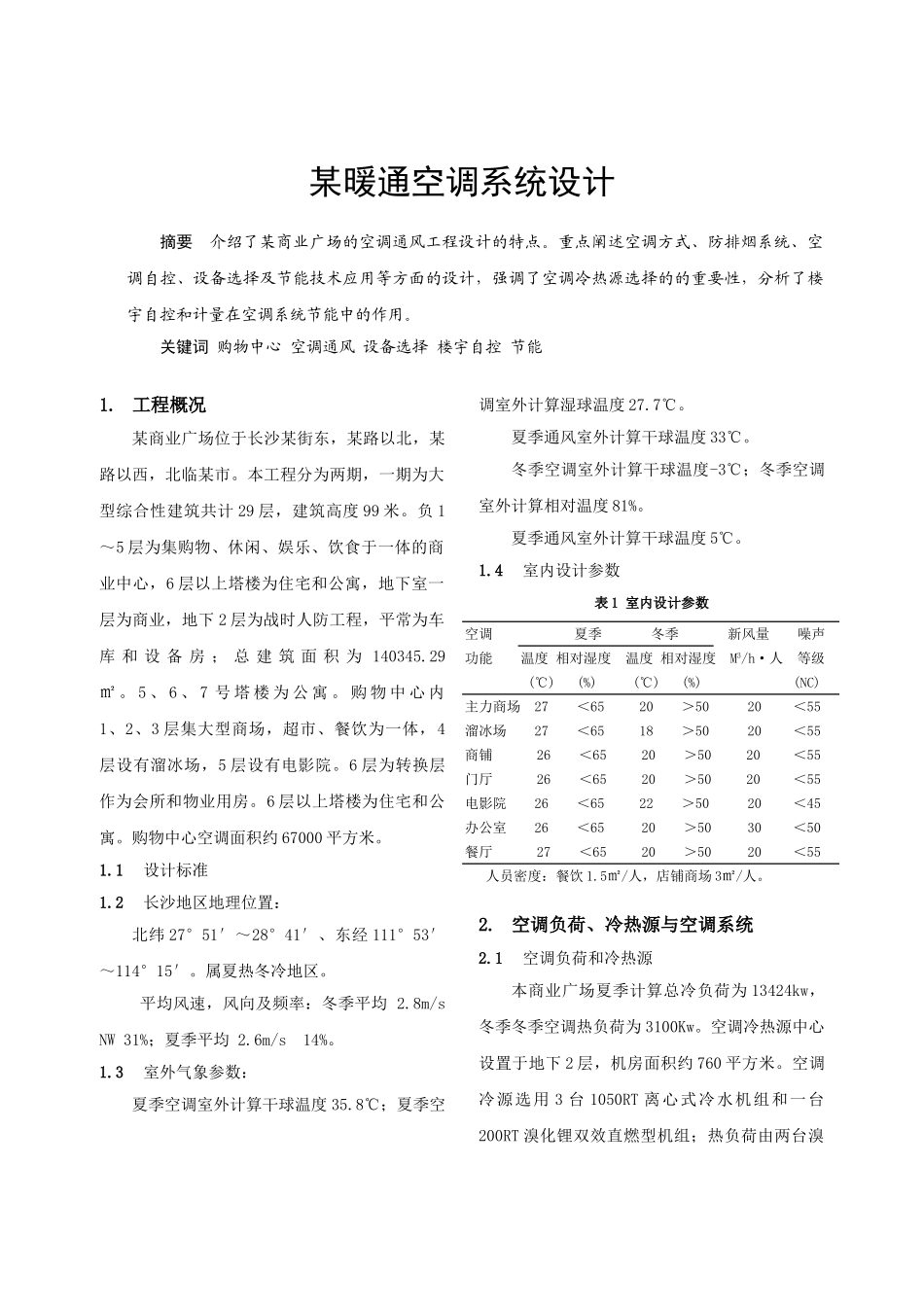

某暖通空调系统设计摘要 介绍了某商业广场的空调通风工程设计的特点。重点阐述空调方式、防排烟系统、空调自控、设备选择及节能技术应用等方面的设计，强调了空调冷热源选择的的重要性，分析了楼宇自控和计量在空调系统节能中的作用。关键词 购物中心 空调通风 设备选择 楼宇自控 节能1. 工程概况某商业广场位于长沙某街东，某路以北，某路以西，北临某市。本工程分为两期，一期为大型综合性建筑共计 29 层，建筑高度 99 米。负 1～5 层为集购物、休闲、娱乐、饮食于一体的商业中心，6 层以上塔楼为住宅和公寓，地下室一层为商业，地下 2 层为战时人防工程，平常为车库 和 设 备 房 ； 总 建 筑 面 积 为 140345.29㎡ 。 5 、 6 、 7 号 塔 楼 为 公 寓 。 购 物 中 心 内1、2、3 层集大型商场，超市、餐饮为一体，4层设有溜冰场，5 层设有电影院。6 层为转换层作为会所和物业用房。6 层以上塔楼为住宅和公寓。购物中心空调面积约 67000 平方米。1.1设计标准1.2长沙地区地理位置：北纬 27°51′～28°41′、东经 111°53′～114°15′。属夏热冬冷地区。平均风速，风向及频率：冬季平均 2.8m/s NW 31%；夏季平均 2.6m/s 14%。1.3室外气象参数：夏季空调室外计算干球温度 35.8℃；夏季空调室外计算湿球温度 27.7℃。夏季通风室外计算干球温度 33℃。冬季空调室外计算干球温度-3℃；冬季空调室外计算相对温度 81%。夏季通风室外计算干球温度 5℃。1.4室内设计参数表 1 室内设计参数空调 夏季 冬季 新风量 噪声 功能 温度 相对湿度 温度 相对湿度 M3/h·人 等级 (℃) (%) (℃) (%) (NC)主力商场 27 ＜65 20 ＞5020＜55溜冰场 27 ＜65 18 ＞5020＜55商铺26 ＜65 20 ＞50 20＜55门厅26 ＜65 20 ＞50 20＜55电影院 26 ＜65 22 ＞5020＜45办公室 26 ＜6520 ＞5030＜50餐厅27 ＜65 20 ＞5020＜55人员密度：餐饮 1.5㎡/人，店铺商场 3㎡/人。2. 空调负荷、冷热源与空调系统2.1空调负荷和冷热源本商业广场夏季计算总冷负荷为 13424kw，冬季冬季空调热负荷为 3100Kw。空调冷热源中心设置于地下 2 层，机房面积约 760 平方米。空调冷源选用 3 台 1050RT 离心式冷水机组和一台200RT 溴化锂双效直燃型机组；热负荷由两台溴化锂机组提供，分别是制热量为 1791KW 和 897KW各一台。2.2空调风系统群楼商业区采纳全空气单风道送回风空...
