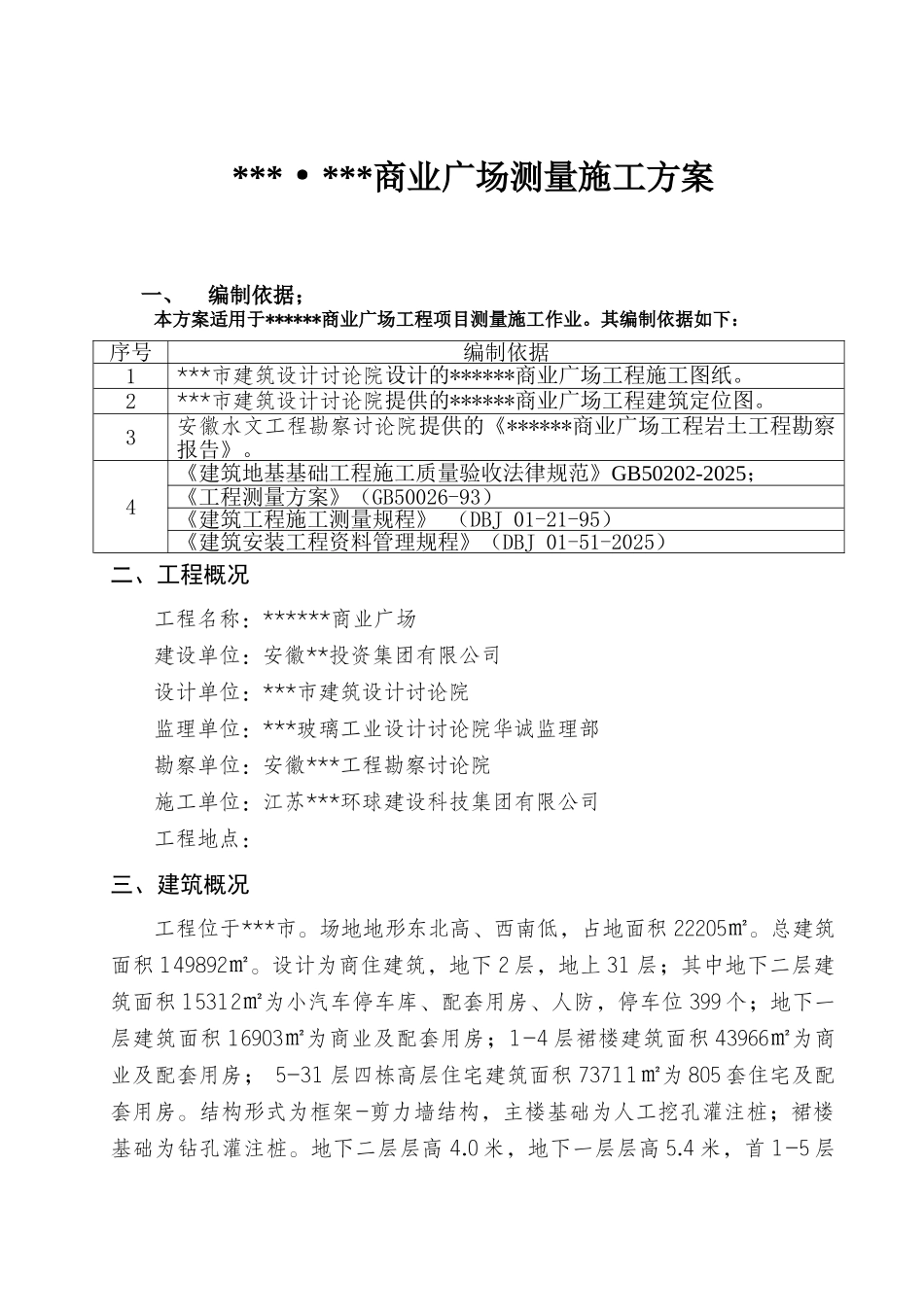

***·***商业广场测量施工方案一、编制依据；本方案适用于******商业广场工程项目测量施工作业。其编制依据如下：序号编制依据1***市建筑设计讨论院设计的******商业广场工程施工图纸。2***市建筑设计讨论院提供的******商业广场工程建筑定位图。3安徽水文工程勘察讨论院提供的《******商业广场工程岩土工程勘察报告》。4《建筑地基基础工程施工质量验收法律规范》GB50202-2025；《工程测量方案》（GB50026-93）《建筑工程施工测量规程》 （DBJ 01-21-95）《建筑安装工程资料管理规程》（DBJ 01-51-2025）二、工程概况工程名称：******商业广场建设单位：安徽**投资集团有限公司设计单位：***市建筑设计讨论院监理单位：***玻璃工业设计讨论院华诚监理部勘察单位：安徽***工程勘察讨论院施工单位：江苏***环球建设科技集团有限公司工程地点：三、建筑概况工程位于***市。场地地形东北高、西南低，占地面积 22205㎡。总建筑面积 149892㎡。设计为商住建筑，地下 2 层，地上 31 层；其中地下二层建筑面积 15312㎡为小汽车停车库、配套用房、人防，停车位 399 个；地下一层建筑面积 16903㎡为商业及配套用房；1-4 层裙楼建筑面积 43966㎡为商业及配套用房； 5-31 层四栋高层住宅建筑面积 73711㎡为 805 套住宅及配套用房。结构形式为框架-剪力墙结构，主楼基础为人工挖孔灌注桩；裙楼基础为钻孔灌注桩。地下二层层高 4.0 米，地下一层层高 5.4 米，首 1-5 层层高分别为：5.5m,5.2m,5.2m,4.8m，3.2m。住宅标准层层高为 2.9m，屋面电梯间高 6.0m,主建筑屋面高 99.3m，建筑总高度为 122.8m(含钢结构屋面造型)。四、 施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。2、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；3、复印预定人员的上岗证书，由主任工程师进行技术交底。4、根据图纸条件及工程内部结构特征确定轴线控制网形式。五、 场区平面控制网的测设（一）、场区平面控制网布设原则及要求1、 平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度”的原则。2、轴线控制网的布设要根据设计总平面图、基础施工平面图...
