商厦机电安装技术方案

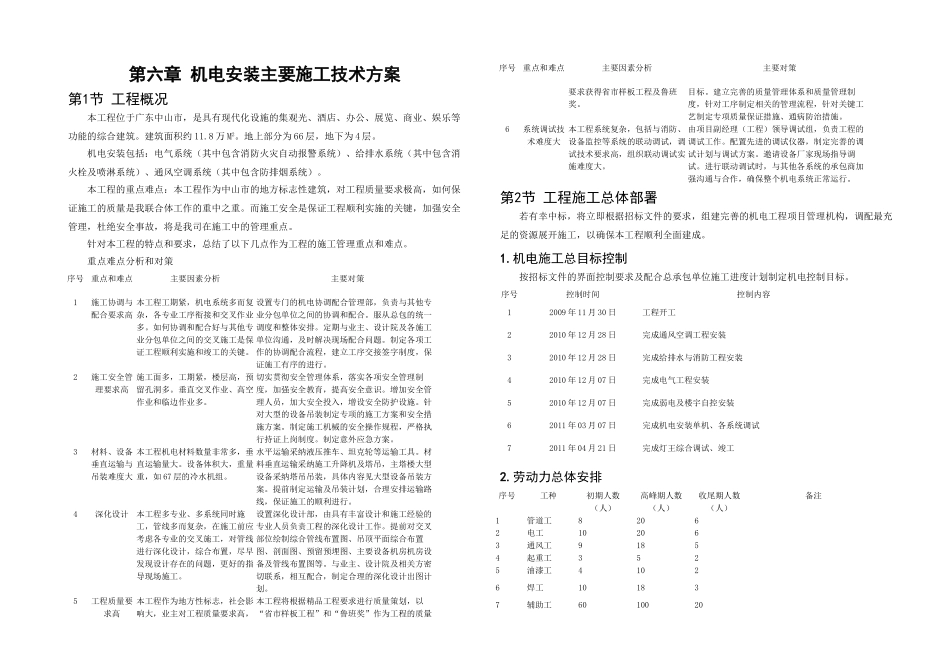

第六章 机电安装主要施工技术方案第1节 工程概况本工程位于广东中山市，是具有现代化设施的集观光、酒店、办公、展览、商业、娱乐等功能的综合建筑。建筑面积约 11.8 万 M2。地上部分为 66 层，地下为 4 层。机电安装包括：电气系统（其中包含消防火灾自动报警系统）、给排水系统（其中包含消火栓及喷淋系统）、通风空调系统（其中包含防排烟系统）。本工程的重点难点：本工程作为中山市的地方标志性建筑，对工程质量要求极高，如何保证施工的质量是我联合体工作的重中之重。而施工安全是保证工程顺利实施的关键，加强安全管理，杜绝安全事故，将是我司在施工中的管理重点。针对本工程的特点和要求，总结了以下几点作为工程的施工管理重点和难点。重点难点分析和对策序号重点和难点主要因素分析主要对策1施工协调与配合要求高本工程工期紧，机电系统多而复杂，各专业工序衔接和交叉作业多。如何协调和配合好与其他专业分包单位之间的交叉施工是保证工程顺利实施和竣工的关键。设置专门的机电协调配合管理部，负责与其他专业分包单位之间的协调和配合。服从总包的统一调度和整体安排。定期与业主、设计院及各施工单位沟通，及时解决现场配合问题。制定各项工作的协调配合流程，建立工序交接签字制度，保证施工有序的进行。2施工安全管理要求高施工面多，工期紧，楼层高，预留孔洞多。垂直交叉作业、高空作业和临边作业多。切实贯彻安全管理体系，落实各项安全管理制度，加强安全教育，提高安全意识。增加安全管理人员，加大安全投入，增设安全防护设施。针对大型的设备吊装制定专项的施工方案和安全措施方案。制定施工机械的安全操作规程，严格执行持证上岗制度。制定意外应急方案。3材料、设备垂直运输与吊装难度大本工程机电材料数量非常多，垂直运输量大。设备体积大，重量重，如 67 层的冷水机组。水平运输采纳液压推车、坦克轮等运输工具。材料垂直运输采纳施工升降机及塔吊，主塔楼大型设备采纳塔吊吊装，具体内容见大型设备吊装方案。提前制定运输及吊装计划，合理安排运输路线，保证施工的顺利进行。4深化设计本工程多专业、多系统同时施工，管线多而复杂，在施工前应考虑各专业的交叉施工，对管线进行深化设计，综合布置，尽早发现设计存在的问题，更好的指导现场施工。设置深化设计部，由具有丰富设计和施工经验的专业人员负责工程的深化设计工作。提前对交叉部位绘制综合管线布置图、吊顶平面综合布置图、剖面图、预留预埋图...
