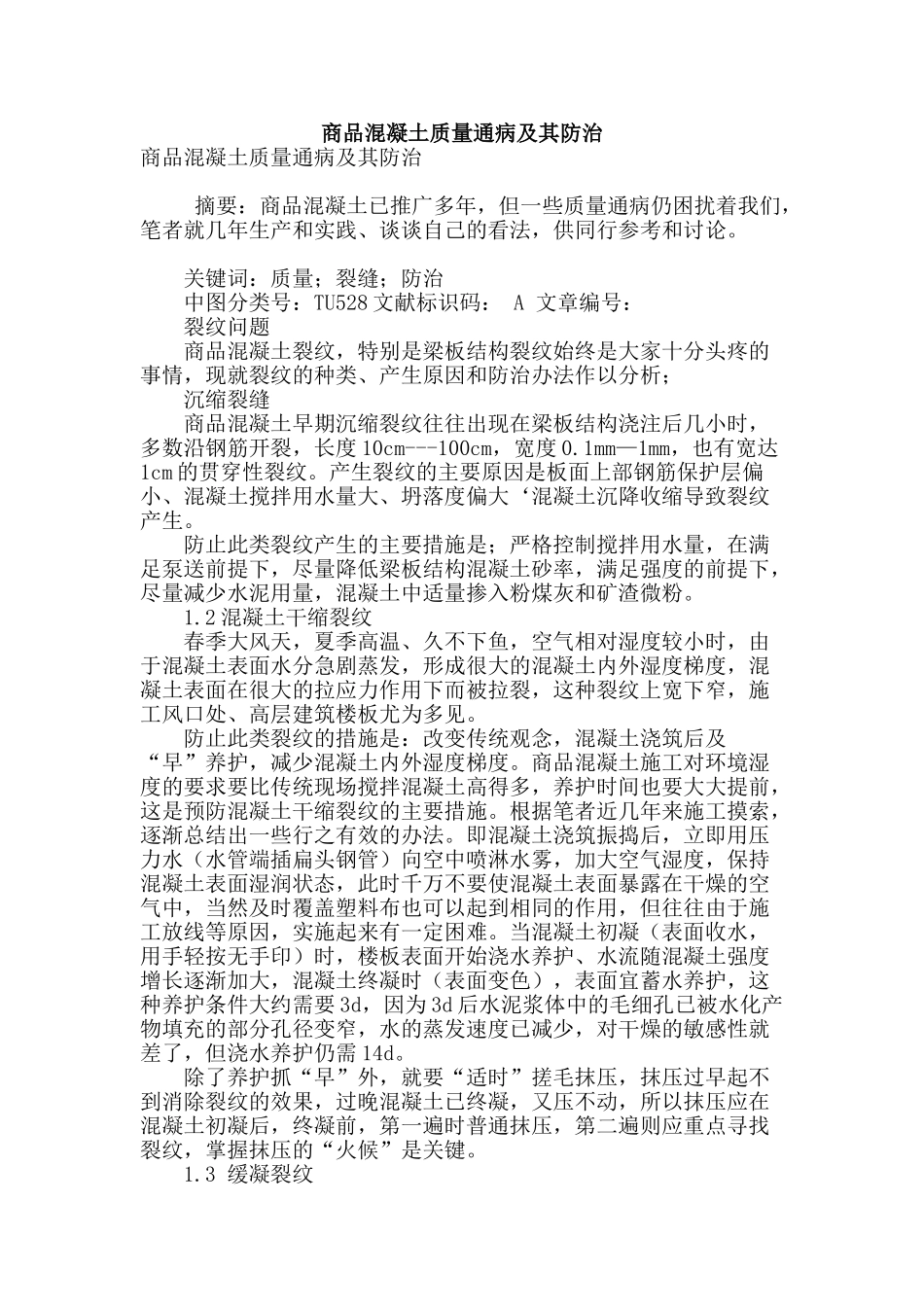

商品混凝土质量通病及其防治商品混凝土质量通病及其防治 摘要：商品混凝土已推广多年，但一些质量通病仍困扰着我们，笔者就几年生产和实践、谈谈自己的看法，供同行参考和讨论。 关键词：质量；裂缝；防治 中图分类号：TU528 文献标识码： A 文章编号： 裂纹问题 商品混凝土裂纹，特别是梁板结构裂纹始终是大家十分头疼的事情，现就裂纹的种类、产生原因和防治办法作以分析； 沉缩裂缝 商品混凝土早期沉缩裂纹往往出现在梁板结构浇注后几小时，多数沿钢筋开裂，长度 10cm---100cm，宽度 0.1mm—1mm，也有宽达1cm 的贯穿性裂纹。产生裂纹的主要原因是板面上部钢筋保护层偏小、混凝土搅拌用水量大、坍落度偏大‘混凝土沉降收缩导致裂纹产生。 防止此类裂纹产生的主要措施是；严格控制搅拌用水量，在满足泵送前提下，尽量降低梁板结构混凝土砂率，满足强度的前提下，尽量减少水泥用量，混凝土中适量掺入粉煤灰和矿渣微粉。 1.2 混凝土干缩裂纹 春季大风天，夏季高温、久不下鱼，空气相对湿度较小时，由于混凝土表面水分急剧蒸发，形成很大的混凝土内外湿度梯度，混凝土表面在很大的拉应力作用下而被拉裂，这种裂纹上宽下窄，施工风口处、高层建筑楼板尤为多见。 防止此类裂纹的措施是：改变传统观念，混凝土浇筑后及“早”养护，减少混凝土内外湿度梯度。商品混凝土施工对环境湿度的要求要比传统现场搅拌混凝土高得多，养护时间也要大大提前，这是预防混凝土干缩裂纹的主要措施。根据笔者近几年来施工摸索，逐渐总结出一些行之有效的办法。即混凝土浇筑振捣后，立即用压力水（水管端插扁头钢管）向空中喷淋水雾，加大空气湿度，保持混凝土表面湿润状态，此时千万不要使混凝土表面暴露在干燥的空气中，当然及时覆盖塑料布也可以起到相同的作用，但往往由于施工放线等原因，实施起来有一定困难。当混凝土初凝（表面收水，用手轻按无手印）时，楼板表面开始浇水养护、水流随混凝土强度增长逐渐加大，混凝土终凝时（表面变色），表面宜蓄水养护，这种养护条件大约需要 3d，因为 3d 后水泥浆体中的毛细孔已被水化产物填充的部分孔径变窄，水的蒸发速度已减少，对干燥的敏感性就差了，但浇水养护仍需 14d。 除了养护抓“早”外，就要“适时”搓毛抹压，抹压过早起不到消除裂纹的效果，过晚混凝土已终凝，又压不动，所以抹压应在混凝土初凝后，终凝前，第一遍时普通抹压，第二遍则应重点寻找裂纹，掌握抹压的“火候”是关键。 1.3 ...
