喷射混凝土试验试验总结

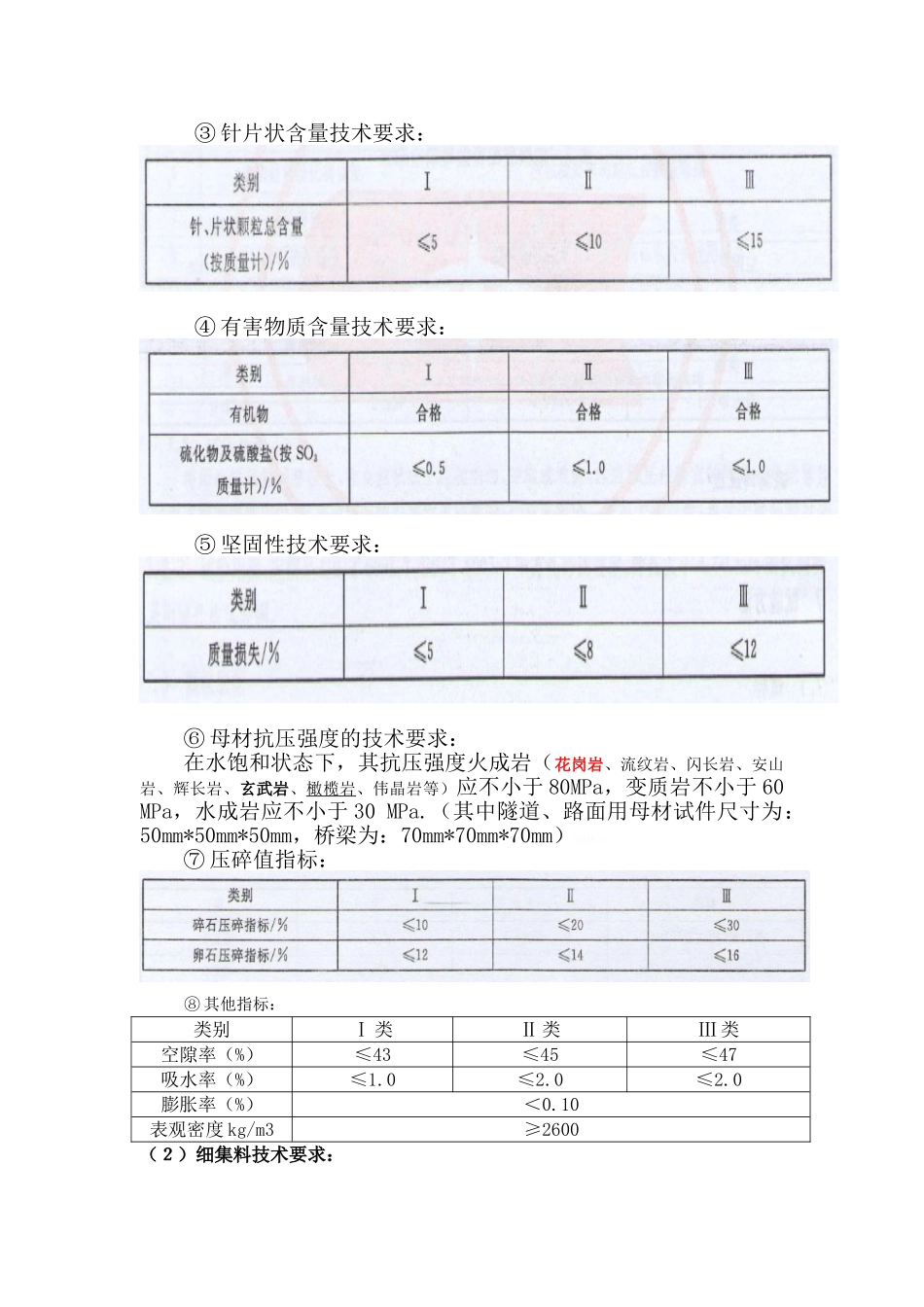

喷射混凝土控制要点一、 原材料技术指标1.集料技术要求：（1） 粗集料技术要求：喷射混凝土采纳坚硬耐久的碎石或卵石，粒径不宜大于15mm，钢纤维喷神混凝土粒径不宜大于 10mm，当采纳碱性速凝剂时，石料不得含活性二氧化硅。bjgPE。① 碎石、卵石筛分的技术要求：② 碎石、卵石的含泥量和泥块含量的技术要求：③ 针片状含量技术要求： ④ 有害物质含量技术要求：⑤ 坚固性技术要求：⑥ 母材抗压强度的技术要求：在水饱和状态下，其抗压强度火成岩（花岗岩、流纹岩、闪长岩、安山岩、辉长岩、玄武岩、橄榄岩、伟晶岩等）应不小于 80MPa，变质岩不小于 60 MPa，水成岩应不小于 30 MPa.（其中隧道、路面用母材试件尺寸为：50mm*50mm*50mm，桥梁为：70mm*70mm*70mm）Dz9rc。⑦ 压碎值指标：⑧ 其他指标：类别Ⅰ 类Ⅱ 类Ⅲ 类空隙率（%）≤43≤45≤47吸水率（%）≤1.0≤2.0≤2.0膨胀率（%）＜0.10表观密度 kg/m3≥2600（２）细集料技术要求：喷射混凝土应采纳硬质洁净的中砂或粗砂，细度模数宜大于2.5，含水率一般为 5%-7%，使用应前一律过筛。对于砂浆用 4.75mm筛孔的累计筛余量为 0，砂的实际颗粒级配除 4.75mm 和 0.06mm 筛档外，可以略有超出，但各级累积筛余超出值总和应不大于５％ 。MSfMX。① 细集料筛分的技术要求： ② 细集料含泥量技术要求： ③ 其他技术要求:表 72.水泥技术要求：（1）水泥的组成成分：类别ⅠⅡⅢ质量损失%≤8≤8≤10单级最大压碎指标%（机制砂）≤20≤25≤30表观密度 kg/m3≥2500松散堆积密度 kg/m3≥1400空隙率%≤44碱集料反应试件应无裂缝、酥裂、胶体外溢等现象，在规定的试验龄期膨胀率应小于 0.1%（2）水泥的化学指标：其中水泥中碱含量按 NaO2+0.658K2O 计算值表示，若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量应不大于 0.06%或由双方协商确定。jczbz。（3） 水泥的物理指标：① 初终凝时间：硅酸盐水泥初凝时间不小于 45min，终凝不大于 390min；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥水泥初凝时间不小于 45min，终凝不大于 600min。crdR7。② 安定性：沸煮法合格③ 强度：不同品种不同强度等级的通用硅酸盐水泥，其不同龄期的强度应符合表 3 的要求： ④ 细度：硅酸盐水泥和普通硅酸盐水泥以比表面积表示，不小于 300m2/kg，矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸...
