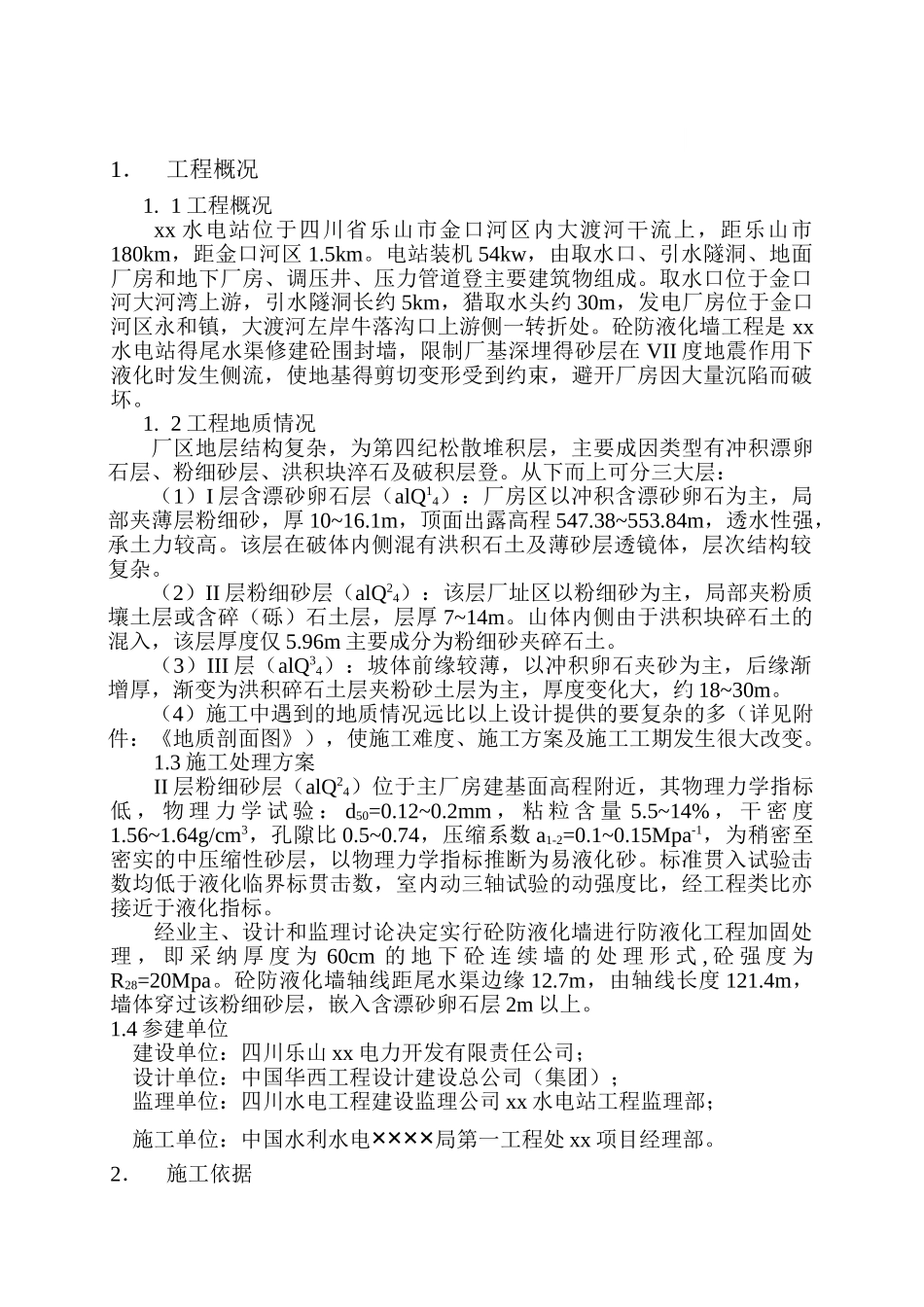

xx 水电站厂房尾水渠砼防液化墙工程中国水利水电××××局 年 月批准：×××编写：×××较核：×××目录1．工程概况2．施工依据3．完成得工程量4．防液化墙施工方法5．施工进度及工期6．施工成果7．施工质量8．施工安全9．结论竣 工 报 告1．工程概况1. 1 工程概况xx 水电站位于四川省乐山市金口河区内大渡河干流上，距乐山市180km，距金口河区 1.5km。电站装机 54kw，由取水口、引水隧洞、地面厂房和地下厂房、调压井、压力管道登主要建筑物组成。取水口位于金口河大河湾上游，引水隧洞长约 5km，猎取水头约 30m，发电厂房位于金口河区永和镇，大渡河左岸牛落沟口上游侧一转折处。砼防液化墙工程是 xx水电站得尾水渠修建砼围封墙，限制厂基深埋得砂层在 VII 度地震作用下液化时发生侧流，使地基得剪切变形受到约束，避开厂房因大量沉陷而破坏。1. 2 工程地质情况厂区地层结构复杂，为第四纪松散堆积层，主要成因类型有冲积漂卵石层、粉细砂层、洪积块淬石及破积层登。从下而上可分三大层：（1）I 层含漂砂卵石层（alQ14）：厂房区以冲积含漂砂卵石为主，局部夹薄层粉细砂，厚 10~16.1m，顶面出露高程 547.38~553.84m，透水性强，承土力较高。该层在破体内侧混有洪积石土及薄砂层透镜体，层次结构较复杂。（2）II 层粉细砂层（alQ24）：该层厂址区以粉细砂为主，局部夹粉质壤土层或含碎（砾）石土层，层厚 7~14m。山体内侧由于洪积块碎石土的混入，该层厚度仅 5.96m 主要成分为粉细砂夹碎石土。（3）III 层（alQ34）：坡体前缘较薄，以冲积卵石夹砂为主，后缘渐增厚，渐变为洪积碎石土层夹粉砂土层为主，厚度变化大，约 18~30m。（4）施工中遇到的地质情况远比以上设计提供的要复杂的多（详见附件：《地质剖面图》），使施工难度、施工方案及施工工期发生很大改变。1.3 施工处理方案II 层粉细砂层（alQ24）位于主厂房建基面高程附近，其物理力学指标低 ， 物 理 力 学 试 验 ： d50=0.12~0.2mm ， 粘 粒 含 量 5.5~14% ， 干 密 度1.56~1.64g/cm3，孔隙比 0.5~0.74，压缩系数 a1-2=0.1~0.15Mpa-1，为稍密至密实的中压缩性砂层，以物理力学指标推断为易液化砂。标准贯入试验击数均低于液化临界标贯击数，室内动三轴试验的动强度比，经工程类比亦接近于液化指标。经业主、设计和监理讨论决定实行砼防液化墙进行防液化工程加固处理 ， 即 采 纳 厚 度 为 60cm 的 地 下 砼 连 续...
