围堰工程施工方案

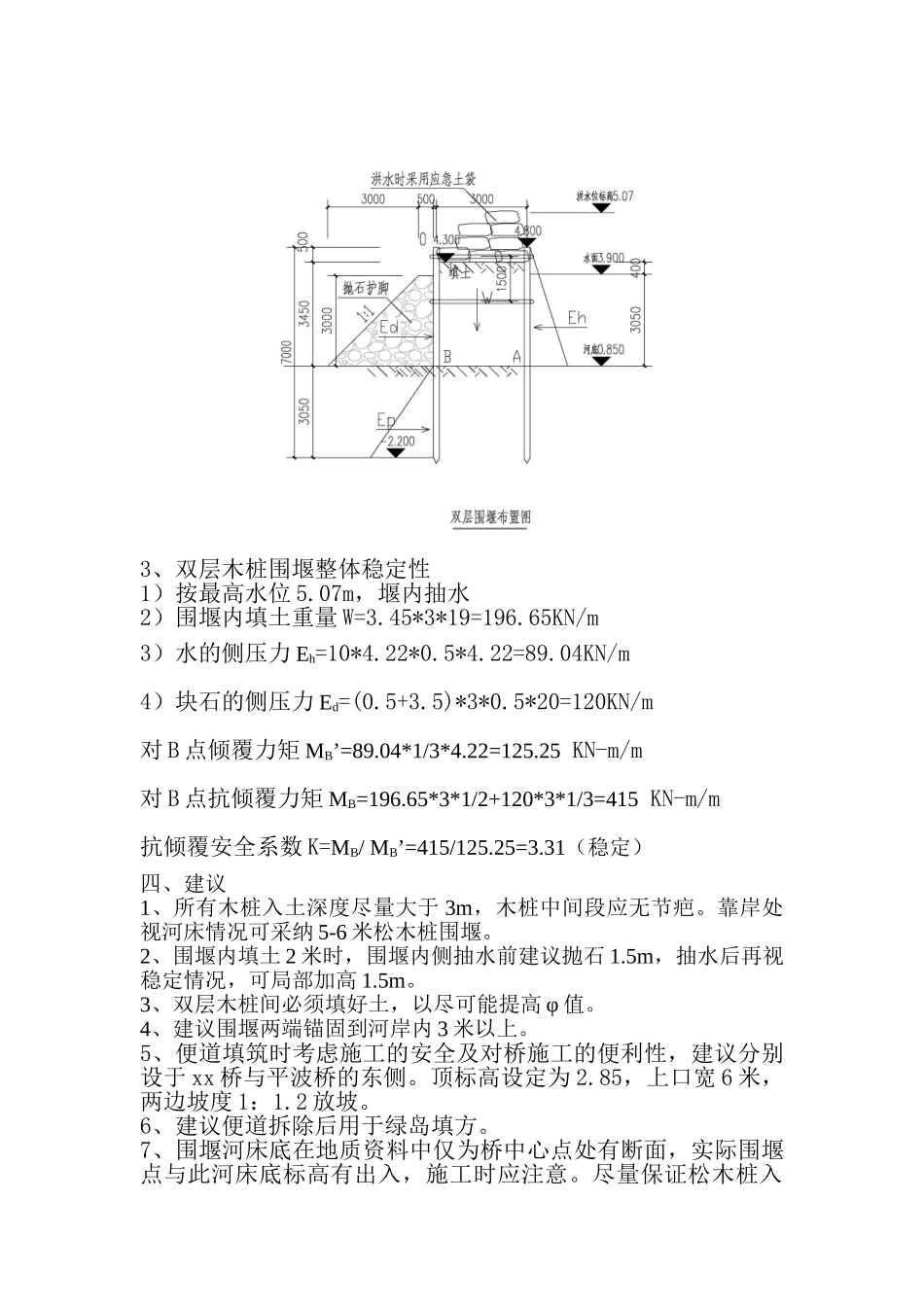

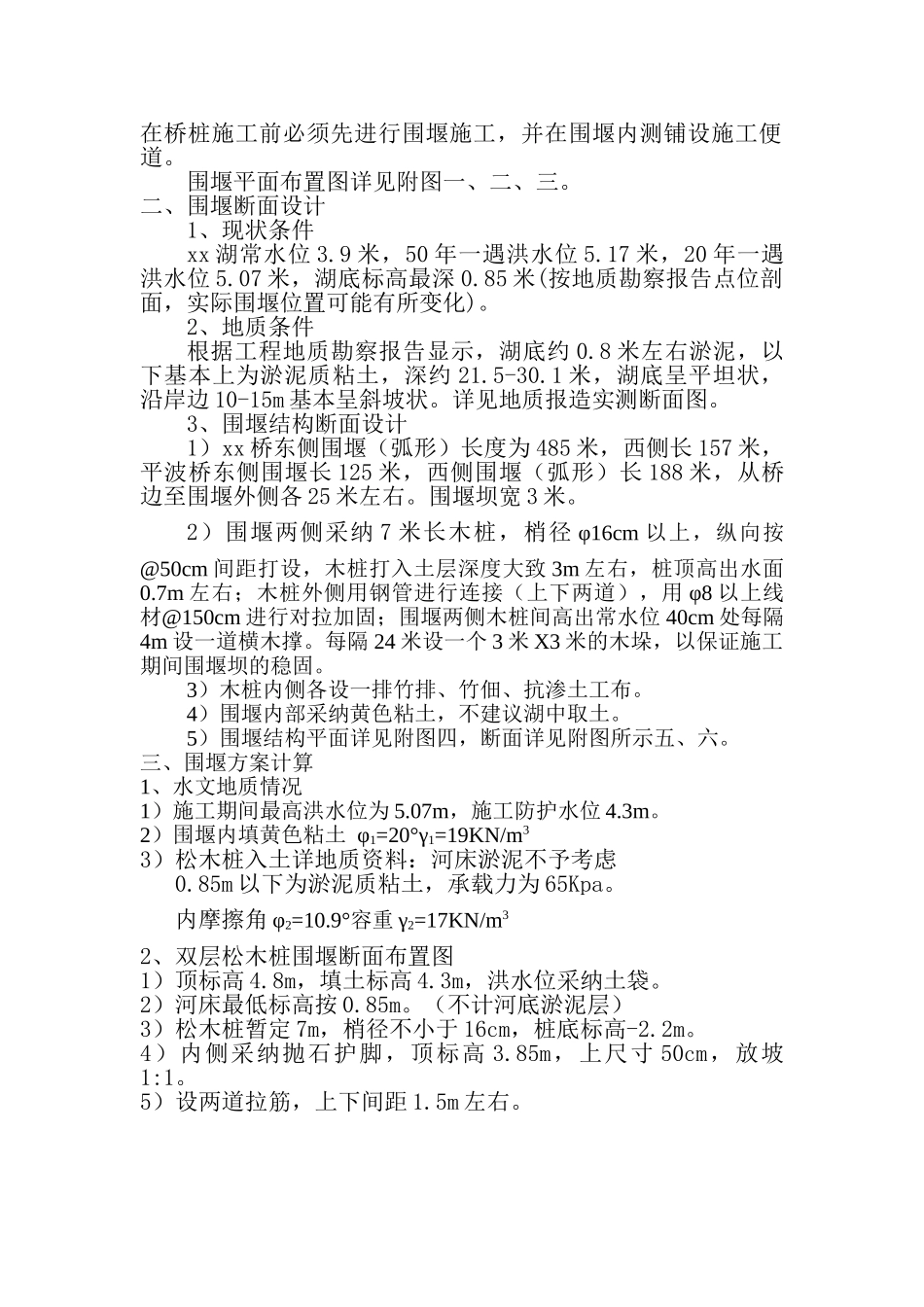

xx 湖环湖步行道及景观工程围堰方案xx 建设进展有限公司2011-6-4一、概况本工程桥梁位于 xx 湖北岸，分别为 xx 桥（长 500m，宽约5m）与平波桥（长 150m，宽约 4m），所有桥墩台均位于河道内，在桥桩施工前必须先进行围堰施工，并在围堰内测铺设施工便道。围堰平面布置图详见附图一、二、三。二、围堰断面设计1、现状条件xx 湖常水位 3.9 米，50 年一遇洪水位 5.17 米，20 年一遇洪水位 5.07 米，湖底标高最深 0.85 米(按地质勘察报告点位剖面，实际围堰位置可能有所变化)。2、地质条件根据工程地质勘察报告显示，湖底约 0.8 米左右淤泥，以下基本上为淤泥质粘土，深约 21.5-30.1 米，湖底呈平坦状，沿岸边 10-15m 基本呈斜坡状。详见地质报造实测断面图。3、围堰结构断面设计1）xx 桥东侧围堰（弧形）长度为 485 米，西侧长 157 米，平波桥东侧围堰长 125 米，西侧围堰（弧形）长 188 米，从桥边至围堰外侧各 25 米左右。围堰坝宽 3 米。2）围堰两侧采纳 7 米长木桩，梢径 φ16cm 以上，纵向按@50cm 间距打设，木桩打入土层深度大致 3m 左右，桩顶高出水面0.7m 左右；木桩外侧用钢管进行连接（上下两道），用 φ8 以上线材@150cm 进行对拉加固；围堰两侧木桩间高出常水位 40cm 处每隔4m 设一道横木撑。每隔 24 米设一个 3 米 X3 米的木垛，以保证施工期间围堰坝的稳固。3）木桩内侧各设一排竹排、竹佃、抗渗土工布。4）围堰内部采纳黄色粘土，不建议湖中取土。5）围堰结构平面详见附图四，断面详见附图所示五、六。三、围堰方案计算1、水文地质情况1）施工期间最高洪水位为 5.07m，施工防护水位 4.3m。2）围堰内填黄色粘土 φ1=20°γ1=19KN/m33）松木桩入土详地质资料：河床淤泥不予考虑 0.85m 以下为淤泥质粘土，承载力为 65Kpa。 内摩擦角 φ2=10.9°容重 γ2=17KN/m32、双层松木桩围堰断面布置图1）顶标高 4.8m，填土标高 4.3m，洪水位采纳土袋。2）河床最低标高按 0.85m。（不计河底淤泥层）3）松木桩暂定 7m，梢径不小于 16cm，桩底标高-2.2m。4）内侧采纳抛石护脚，顶标高 3.85m，上尺寸 50cm，放坡1:1。5）设两道拉筋，上下间距 1.5m 左右。3、双层木桩围堰整体稳定性1）按最高水位 5.07m，堰内抽水2）围堰内填土重量 W=3.45*3*19=196.65KN/m3）水的侧压力 Eh=10*4.22*0.5*4.22=89.04KN/m4）块石的侧压力 Ed=(0.5+3.5)*3*0.5*20=120KN/m对 B 点倾覆...
