围堰防渗墙施工方案

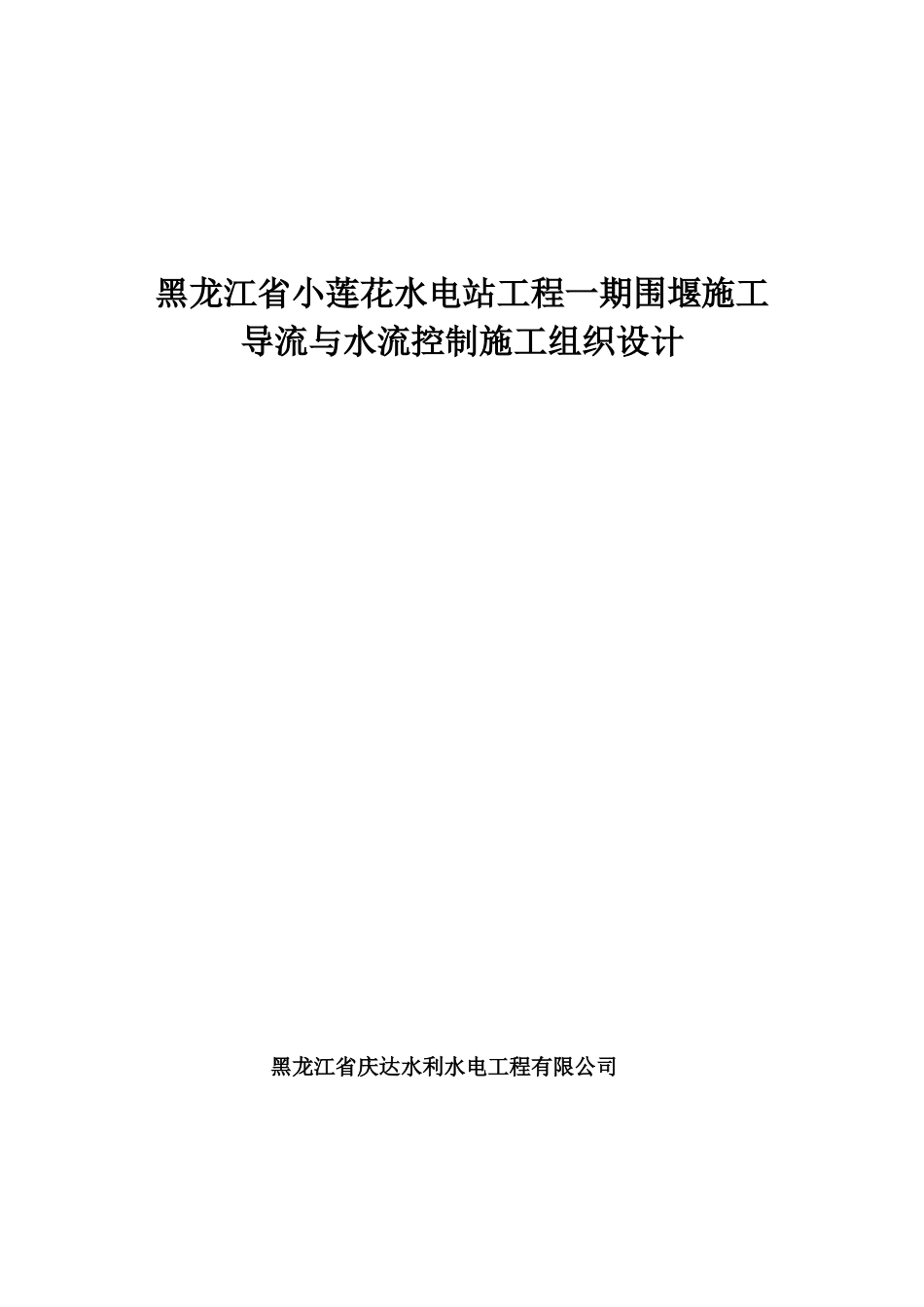

黑龙江省小莲花水电站工程一期围堰施工导流与水流控制施工组织设计黑龙江省庆达水利水电工程有限公司一、工程概况1.1、工程概述小莲花水电站主要永久建筑物为 3 级，次要永久建筑物为 4 级根据 DL/T5397-2025《水电工程施工组织设计法律规范》规定，相应导流建筑物级别为 5 级，其土石类围堰设计洪水标准为 10～5 年一遇。小莲花水库上游 7km 处建有莲花电站，莲花水库为多年调节水库，其正常蓄水位为 218.00m，根据 1998 年～2025 年以来每年 5 月至 9 月水库运行资料分析，水库 11 年间 6 月份水库平均水位为213.58m，最高水位为 217.19m，最低水位为 211.52m。小莲花电站工程采纳土石围堰，的施工导流标准为 5 年一遇：按莲花水电站机组发电满发流量（Q＝1354 m3/s）加莲花坝址～小莲花坝址区间大汛 5 年重现期洪水（ Q＝114 m3/s），流量为1468m3/s。相应围堰水位一期围堰填筑施工，上游横向围堰轴线长 263m，堰顶高程164.50m，堰顶宽 5m，最大堰高 11.0m。上游迎水面及下游背水面坡比均为 1：2.0。下游横向围堰轴线长 172.20m，堰顶高程 160.00m，堰顶宽 5m，最大堰高 6.5m。上游迎水面及下游背水面坡比均为 1：2.0。上、下游横向围堰迎水面在与纵向围堰接头的部位采纳 1m 厚块石护坡、护底。纵向围堰轴线长 233.74m，堰顶高程 164.50～160.00m，堰顶宽5m，最大堰高 11.00m。迎水面坡比为 1：2.0，背水面坡比为 1：2.0，迎水面采纳 1m 厚块石护坡、护底。1.2、施工导流方案本工程施工导流方案,实行分二期导流施工。一期导流施工围堰,完成右岸土坝,发电厂房，右岸 8 孔泄洪闸。由左岸束窄河道泄流； 1.3 施工交通坝址位于莲花乡下游 3km 附近，距林口县城约 80km，距上游莲花电站约 6.6km，距下游龙虎山电站约 22km。坝址右岸有县道 X079 从坝头通过，左岸有村级公路通过，坝址上游约 5km 有莲花大桥连接两岸交通，坝址下游约 23km 处有牡丹江大桥（S309 省道）连接两岸交通。林口距省城哈尔滨 370 公里，距牡丹江市 120 公里，距离鸡西市 85 公里，境内有牡佳、牡鸡两条铁路穿过。因此，本工程对外交通较为方便。场内运输主要为施工材料，砼、工程弃料等，根据工程施工特点和运输量、运输强度、运输设备、运输距离及施工道 路规化布置场内施工道路，施工场 内交通可充分利用现有皎通道路，规划修建、扩建及维护和施工道路与现有临时道路连通，新修建的临时路以泥...
