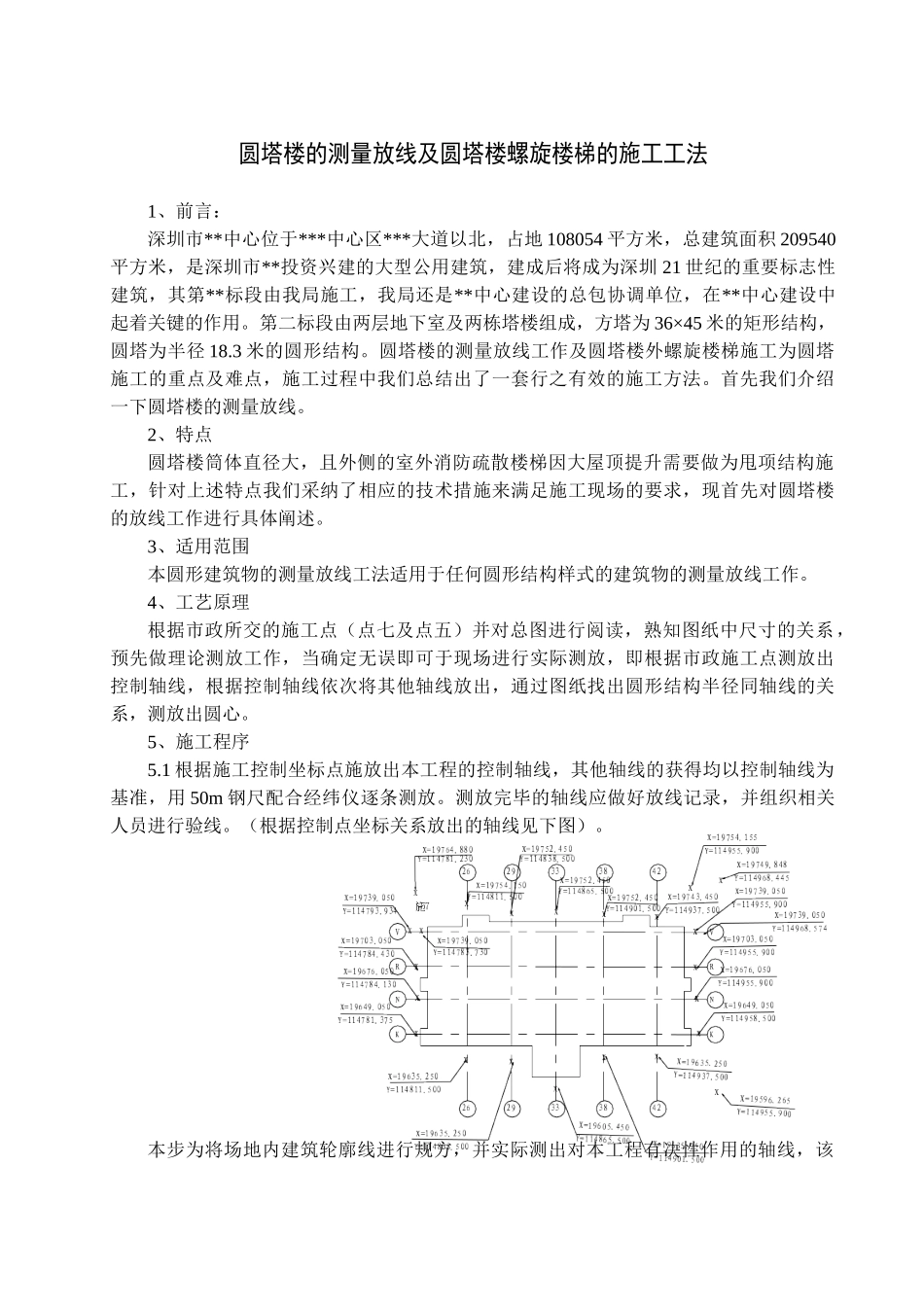

圆塔楼的测量放线及圆塔楼螺旋楼梯的施工工法1、前言：深圳市**中心位于***中心区***大道以北，占地 108054 平方米，总建筑面积 209540平方米，是深圳市**投资兴建的大型公用建筑，建成后将成为深圳 21 世纪的重要标志性建筑，其第**标段由我局施工，我局还是**中心建设的总包协调单位，在**中心建设中起着关键的作用。第二标段由两层地下室及两栋塔楼组成，方塔为 36×45 米的矩形结构，圆塔为半径 18.3 米的圆形结构。圆塔楼的测量放线工作及圆塔楼外螺旋楼梯施工为圆塔施工的重点及难点，施工过程中我们总结出了一套行之有效的施工方法。首先我们介绍一下圆塔楼的测量放线。2、特点圆塔楼筒体直径大，且外侧的室外消防疏散楼梯因大屋顶提升需要做为甩项结构施工，针对上述特点我们采纳了相应的技术措施来满足施工现场的要求，现首先对圆塔楼的放线工作进行具体阐述。3、适用范围本圆形建筑物的测量放线工法适用于任何圆形结构样式的建筑物的测量放线工作。4、工艺原理根据市政所交的施工点（点七及点五）并对总图进行阅读，熟知图纸中尺寸的关系，预先做理论测放工作，当确定无误即可于现场进行实际测放，即根据市政施工点测放出控制轴线，根据控制轴线依次将其他轴线放出，通过图纸找出圆形结构半径同轴线的关系，测放出圆心。5、施工程序5.1 根据施工控制坐标点施放出本工程的控制轴线，其他轴线的获得均以控制轴线为基准，用 50m 钢尺配合经纬仪逐条测放。测放完毕的轴线应做好放线记录，并组织相关人员进行验线。（根据控制点坐标关系放出的轴线见下图）。本步为将场地内建筑轮廓线进行规方，并实际测出对本工程有决性作用的轴线，该部分轴线的获得均应以上述轴线的基准投点测量所得。5.2 主要控制轴线完成后，根据结施 5A（地下室板平面布置图）中读出轴线间同圆形圆心及圆心半径的关系并找出圆心及圆径。见下图：该圆心及半径确定后，于圆心做一固定基准点做为以后标准层施工均起用的圆心基点，因圆塔内部结构本身原因在实践标准层的放线时于交圆心的两条纵横半径是无法测放的，故实行以底板上所放两条标准纵横直径线体为点做为它的半径 1000 控制线，其控制位置及相关控制点见下图：5.3 施工顺序及操作要点每次钢筋绑扎完毕后，在板面上进行施工控制点洞口预留，即于施工控制点为 200X200 木盒以形式其洞口，以便下次投点使用，本次结构砼强度施工完毕后，待砼强度可以承人时即刻通过控制点将新建结构的轴线通过控制...
