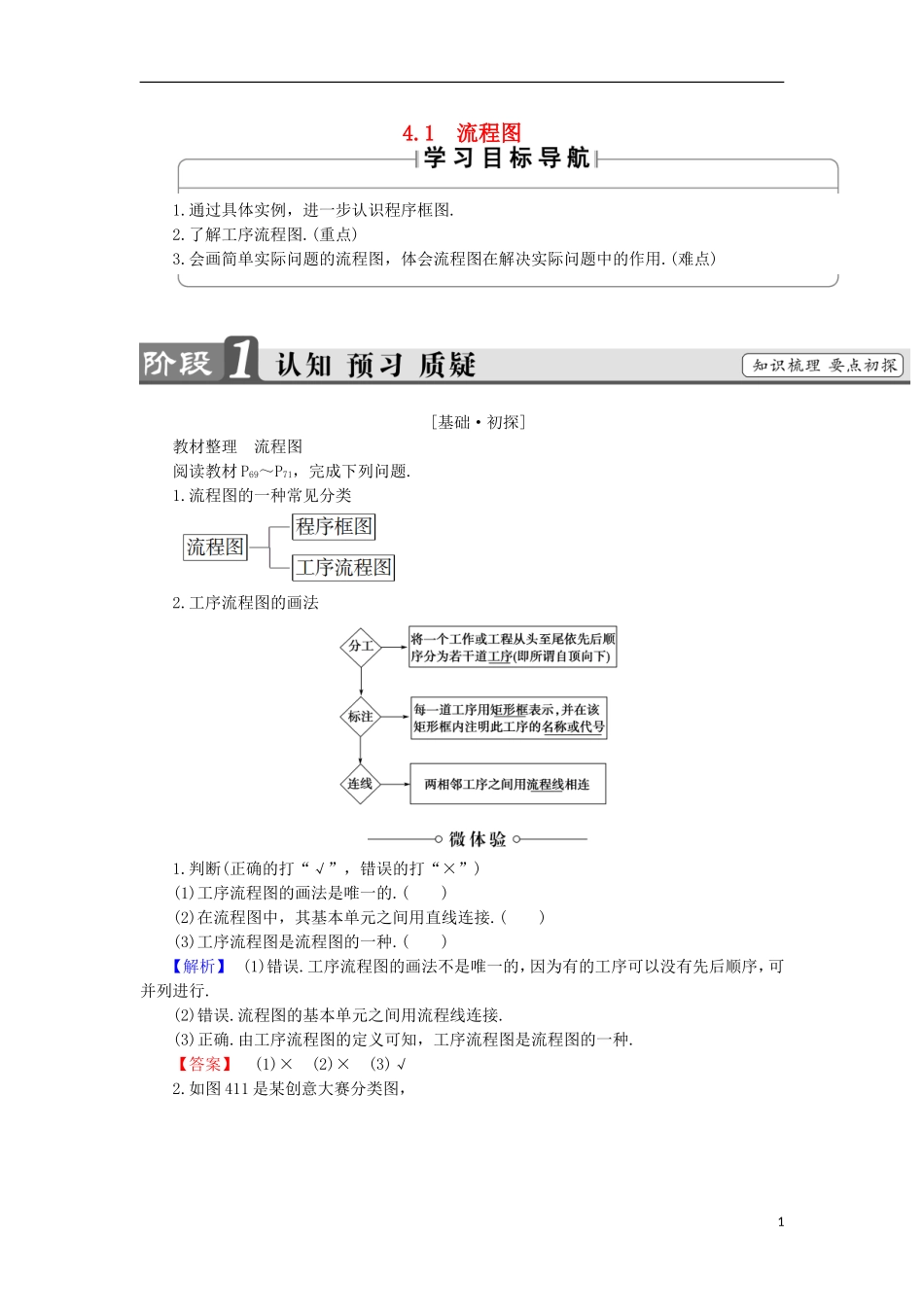

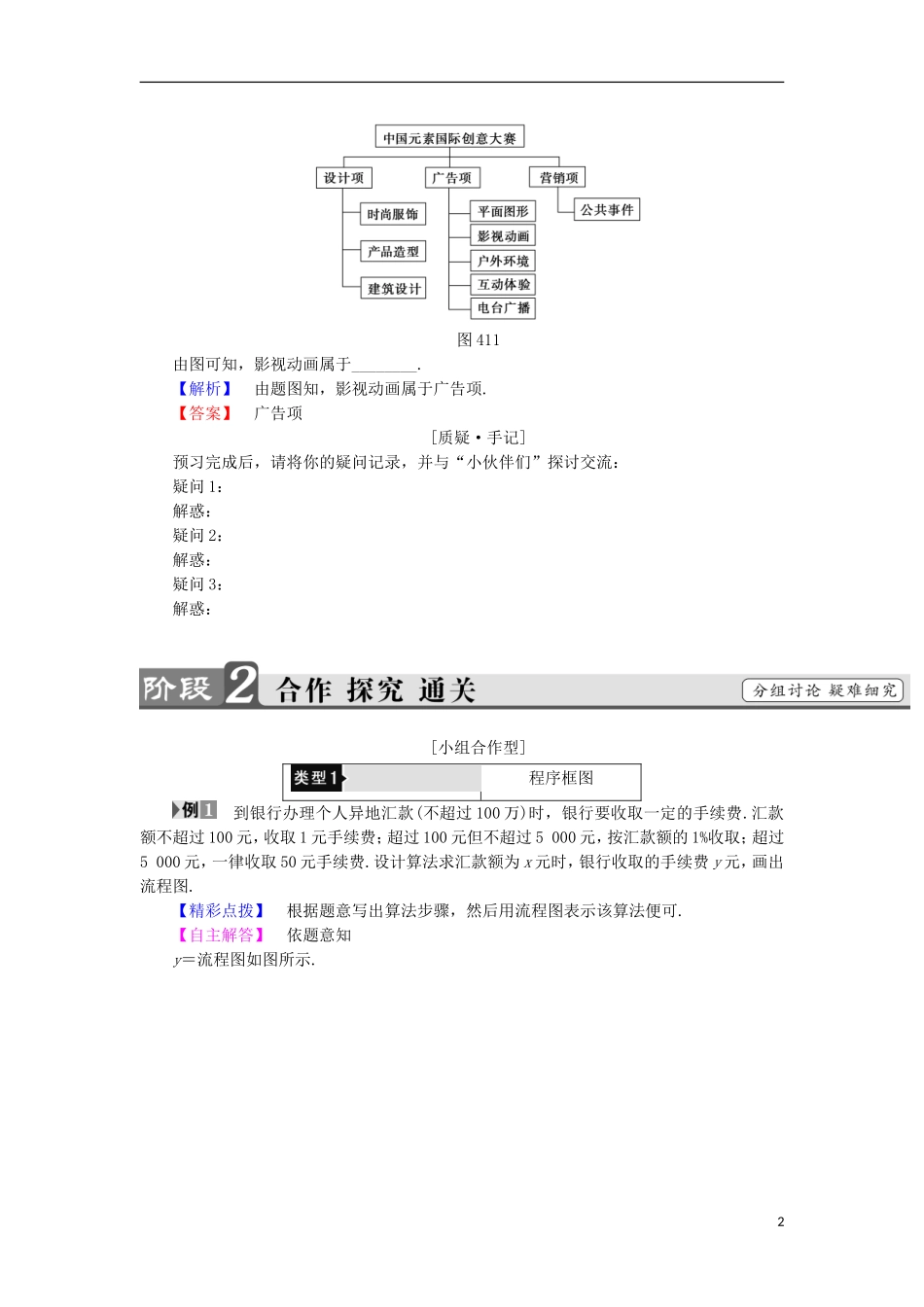

4.1 流程图1.通过具体实例，进一步认识程序框图. 2.了解工序流程图.(重点)3.会画简单实际问题的流程图，体会流程图在解决实际问题中的作用.(难点)[基础·初探]教材整理 流程图阅读教材 P69～P71，完成下列问题.1.流程图的一种常见分类2.工序流程图的画法1.判断(正确的打“√”，错误的打“×”)(1)工序流程图的画法是唯一的.( )(2)在流程图中，其基本单元之间用直线连接.( )(3)工序流程图是流程图的一种.( )【解析】 (1)错误.工序流程图的画法不是唯一的，因为有的工序可以没有先后顺序，可并列进行.(2)错误.流程图的基本单元之间用流程线连接.(3)正确.由工序流程图的定义可知，工序流程图是流程图的一种.【答案】 (1)× (2)× (3)√2.如图 411 是某创意大赛分类图，1图 411由图可知，影视动画属于________.【解析】 由题图知，影视动画属于广告项.【答案】 广告项[质疑·手记]预习完成后，请将你的疑问记录，并与“小伙伴们”探讨交流：疑问 1： 解惑： 疑问 2： 解惑： 疑问 3： 解惑： [小组合作型]程序框图 到银行办理个人异地汇款(不超过 100 万)时，银行要收取一定的手续费.汇款额不超过 100 元，收取 1 元手续费；超过 100 元但不超过 5 000 元，按汇款额的 1%收取；超过5 000 元，一律收取 50 元手续费.设计算法求汇款额为 x 元时，银行收取的手续费 y 元，画出流程图.【精彩点拨】 根据题意写出算法步骤，然后用流程图表示该算法便可.【自主解答】 依题意知y＝流程图如图所示.2 程序框图的一般读法(1)按照从左到右，从上到下的顺序.(2)理清算法的输入、输出、条件、循环等基本单元，并注意各要素之间的流向是如何建立的.(3)当程序框图中含有循环结构时需要首先明确循环的判断条件是什么，以便确定循环的次数.[再练一题]1.某市的士收费办法如下：不超过 2.3 公里收 7 元，超过 2.3 公里的里程每公里收 2.6元，另每车次收燃油附加费 1 元(其他因素不考虑).画出相应收费系统的程序框图.【解】 设收费为 y，则 y＝程序框图如图所示.工序流程图 机床的大修有如下的工作项目：拆卸清洗，部件检查，零件加工，零件修理，床身和工作台研合，部件组装(不含电器)，变速器组装，试车.画出工序的流程图.【精彩点拨】 解答本题可先明确各项工序之间的关系，再画出工序流程图.【自主解答】 工序流程图如图所示.3画工序流程图的步骤1.从需要管理的任务的总进度着眼，进行合理的工作或工...
