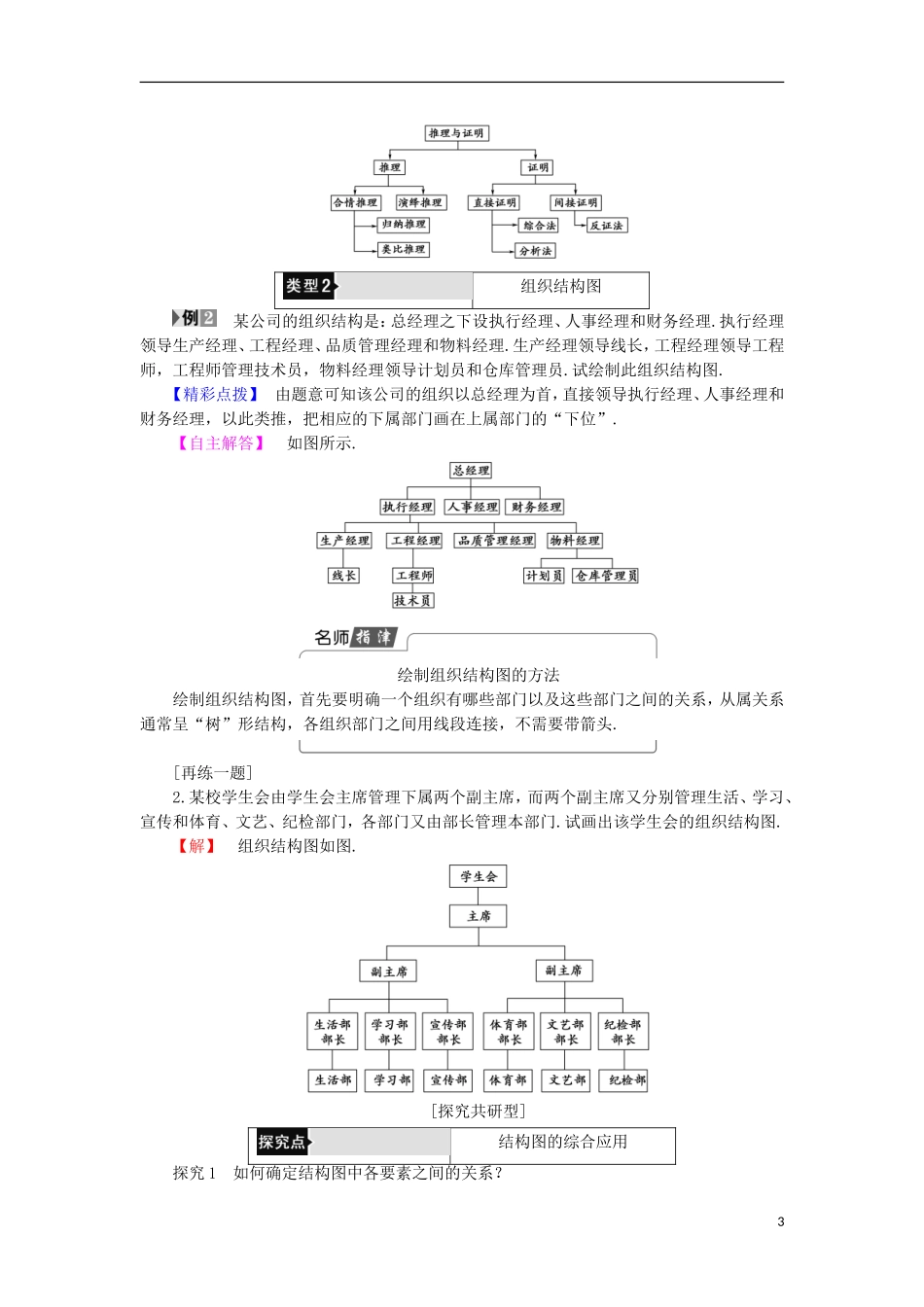

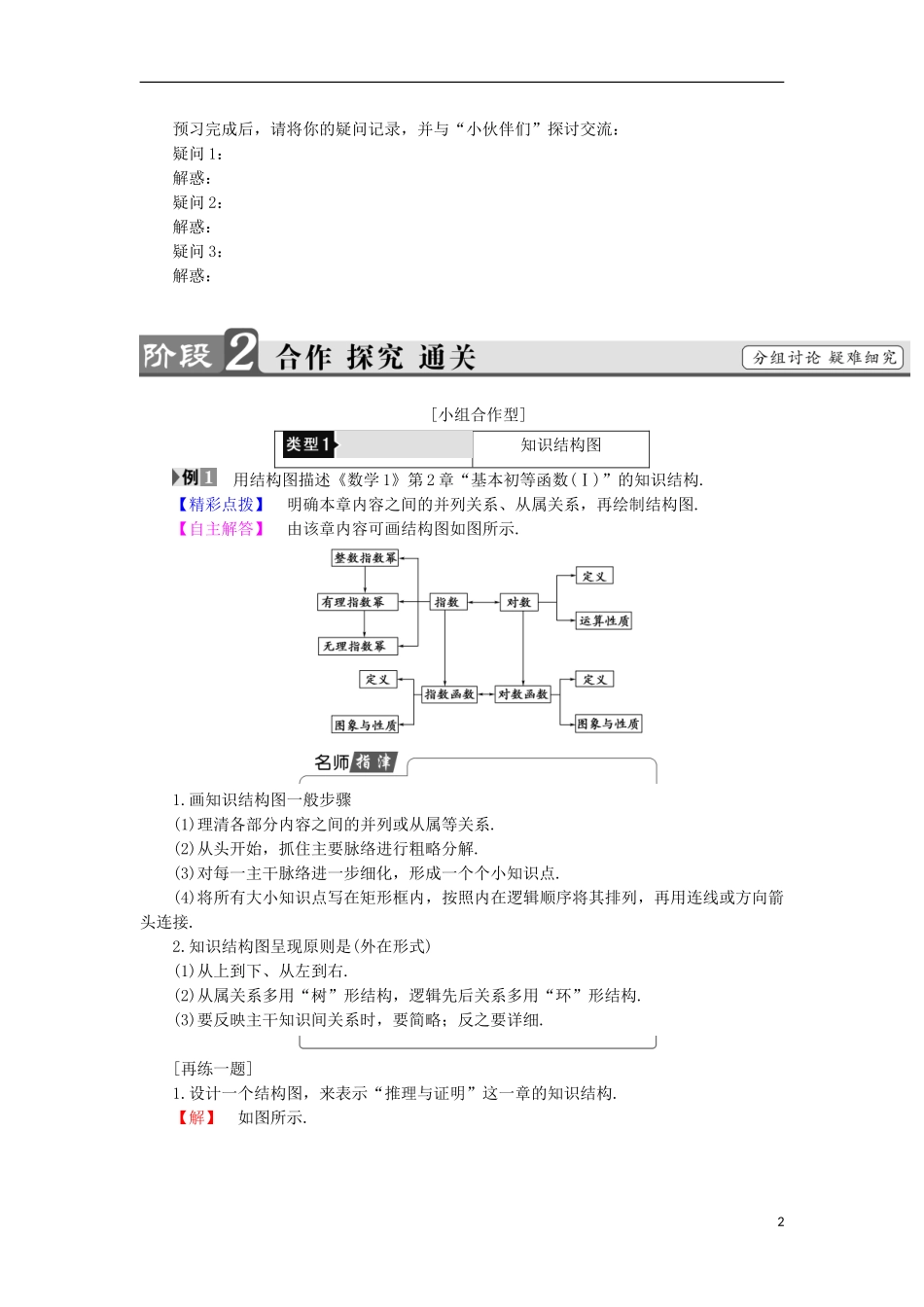

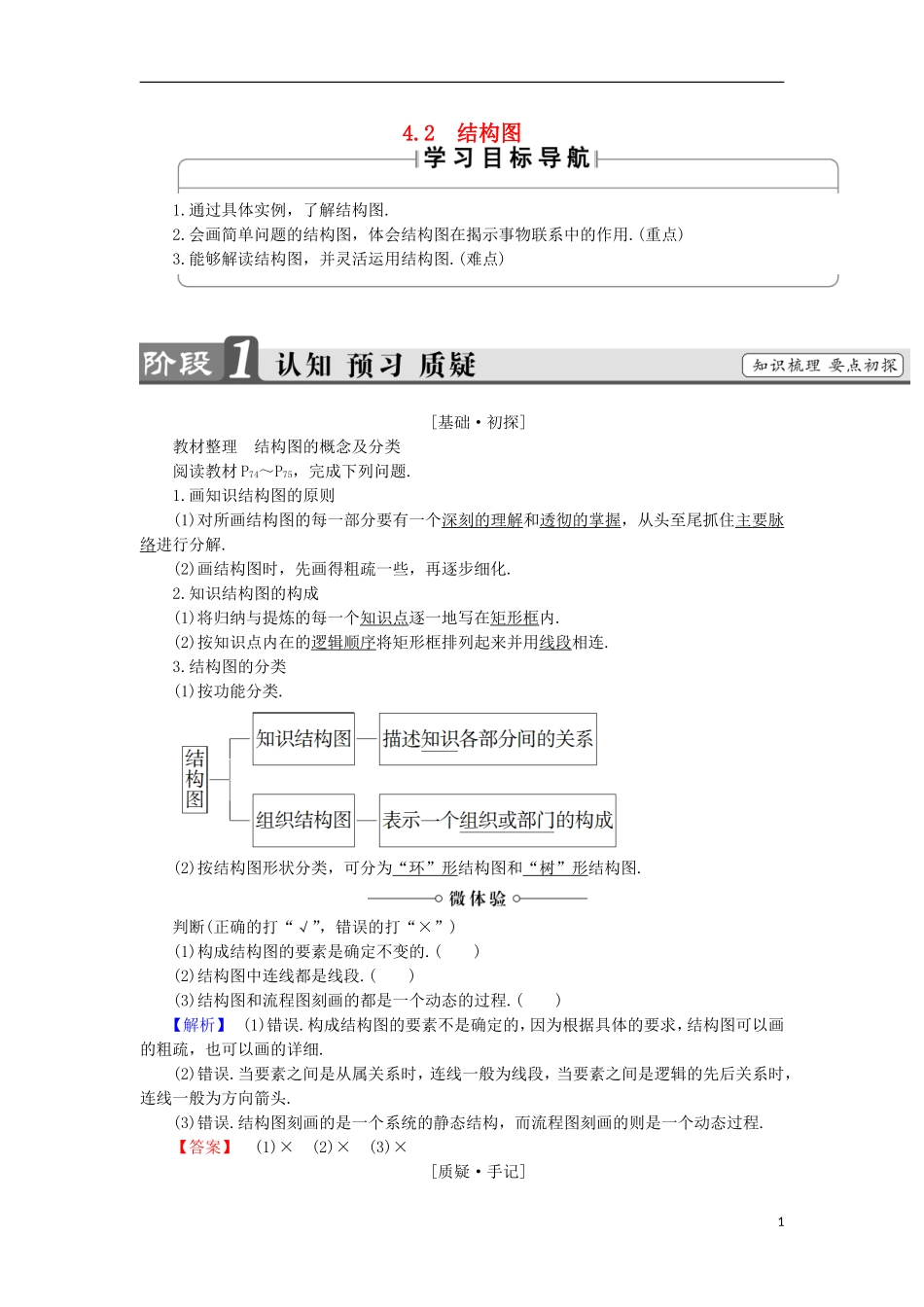

4.2 结构图1.通过具体实例，了解结构图.2.会画简单问题的结构图，体会结构图在揭示事物联系中的作用.(重点)3.能够解读结构图，并灵活运用结构图.(难点)[基础·初探]教材整理 结构图的概念及分类阅读教材 P74～P75，完成下列问题.1.画知识结构图的原则(1)对所画结构图的每一部分要有一个深刻的理解和透彻的掌握，从头至尾抓住主要脉络进行分解.(2)画结构图时，先画得粗疏一些，再逐步细化.2.知识结构图的构成(1)将归纳与提炼的每一个知识点逐一地写在矩形框内.(2)按知识点内在的逻辑顺序将矩形框排列起来并用线段相连.3.结构图的分类(1)按功能分类. (2)按结构图形状分类，可分为“环”形结构图和“树”形结构图.判断(正确的打“√”，错误的打“×”)(1)构成结构图的要素是确定不变的.( )(2)结构图中连线都是线段.( )(3)结构图和流程图刻画的都是一个动态的过程.( )【解析】 (1)错误.构成结构图的要素不是确定的，因为根据具体的要求，结构图可以画的粗疏，也可以画的详细.(2)错误.当要素之间是从属关系时，连线一般为线段，当要素之间是逻辑的先后关系时，连线一般为方向箭头.(3)错误.结构图刻画的是一个系统的静态结构，而流程图刻画的则是一个动态过程.【答案】 (1)× (2)× (3)×[质疑·手记]1预习完成后，请将你的疑问记录，并与“小伙伴们”探讨交流：疑问 1： 解惑： 疑问 2： 解惑： 疑问 3： 解惑： [小组合作型]知识结构图 用结构图描述《数学 1》第 2 章“基本初等函数(Ⅰ)”的知识结构.【精彩点拨】 明确本章内容之间的并列关系、从属关系，再绘制结构图.【自主解答】 由该章内容可画结构图如图所示.1.画知识结构图一般步骤(1)理清各部分内容之间的并列或从属等关系.(2)从头开始，抓住主要脉络进行粗略分解.(3)对每一主干脉络进一步细化，形成一个个小知识点.(4)将所有大小知识点写在矩形框内，按照内在逻辑顺序将其排列，再用连线或方向箭头连接.2.知识结构图呈现原则是(外在形式)(1)从上到下、从左到右.(2)从属关系多用“树”形结构，逻辑先后关系多用“环”形结构.(3)要反映主干知识间关系时，要简略；反之要详细.[再练一题]1.设计一个结构图，来表示“推理与证明”这一章的知识结构.【解】 如图所示.2组织结构图 某公司的组织结构是：总经理之下设执行经理、人事经理和财务经理.执行经理领导生产经理、工程经理、品质管理经理和物料经理.生产经理领导线长，工程经理领导工程师，工程师管理技术员，物料...
