地下室基坑围护方案

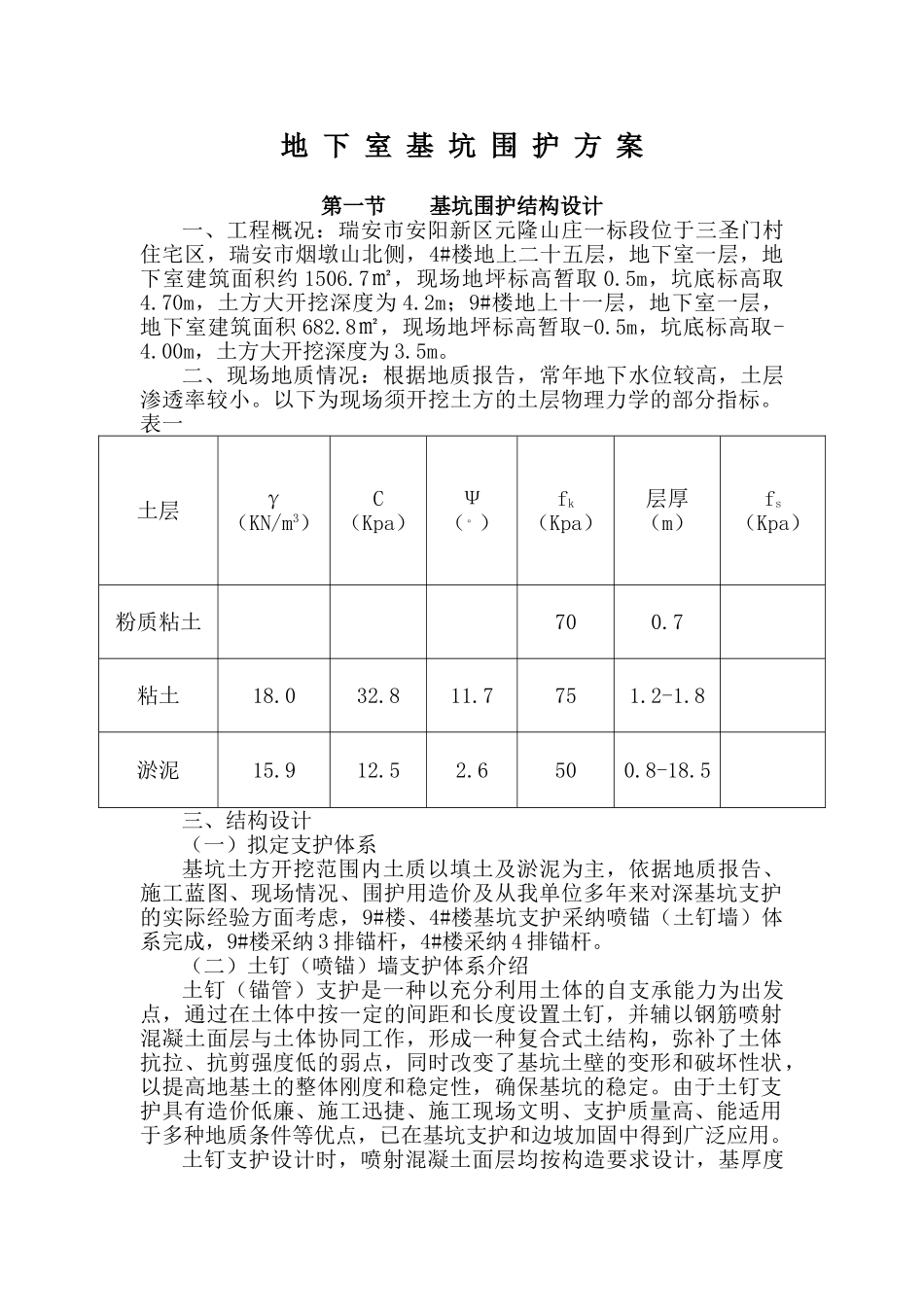

地 下 室 基 坑 围 护 方 案第一节 基坑围护结构设计一、工程概况：瑞安市安阳新区元隆山庄一标段位于三圣门村住宅区，瑞安市烟墩山北侧，4#楼地上二十五层，地下室一层，地下室建筑面积约 1506.7㎡，现场地坪标高暂取 0.5m，坑底标高取4.70m，土方大开挖深度为 4.2m；9#楼地上十一层，地下室一层，地下室建筑面积 682.8㎡，现场地坪标高暂取-0.5m，坑底标高取-4.00m，土方大开挖深度为 3.5m。二、现场地质情况：根据地质报告，常年地下水位较高，土层渗透率较小。以下为现场须开挖土方的土层物理力学的部分指标。表一土层γ（KN/m3）C（Kpa）Ψ（。）fk（Kpa）层厚（m）fs（Kpa）粉质粘土700.7粘土18.032.811.7751.2-1.8淤泥15.912.52.6500.8-18.5三、结构设计（一）拟定支护体系基坑土方开挖范围内土质以填土及淤泥为主，依据地质报告、施工蓝图、现场情况、围护用造价及从我单位多年来对深基坑支护的实际经验方面考虑，9#楼、4#楼基坑支护采纳喷锚（土钉墙）体系完成，9#楼采纳 3 排锚杆，4#楼采纳 4 排锚杆。（二）土钉（喷锚）墙支护体系介绍土钉（锚管）支护是一种以充分利用土体的自支承能力为出发点，通过在土体中按一定的间距和长度设置土钉，并辅以钢筋喷射混凝土面层与土体协同工作，形成一种复合式土结构，弥补了土体抗拉、抗剪强度低的弱点，同时改变了基坑土壁的变形和破坏性状，以提高地基土的整体刚度和稳定性，确保基坑的稳定。由于土钉支护具有造价低廉、施工迅捷、施工现场文明、支护质量高、能适用于多种地质条件等优点，已在基坑支护和边坡加固中得到广泛应用。土钉支护设计时，喷射混凝土面层均按构造要求设计，基厚度为 100mm，混凝土强度等级为 C20，内配 φ6@200 的钢筋网一层，根据温州市土钉墙施工经验，本工程土钉采纳钢管击入钉，钢管上每隔 800-1000㎜设置一直径约 8㎜的注浆孔，并在注浆孔外侧焊接角钢支架，一方面可减少土体进入注浆管内，另一方面对土钉起到扩孔作用，能有 效地保证土钉锚固体的抗 拔力，注浆钢管采纳φ48×3.0 普通焊接钢管，土钉钢管在土钉墙面出露处与面层加强钢筋焊接，以增强整体工作效能，加强钢筋采纳 φ14 螺纹钢筋。（三）设计参数的确定土钉墙设计时按《建筑基坑支护技术规程》（JGJ120-99）（以下简称《规程》）的要求进行土钉抗拔承载力和土钉墙整体稳定性验算。设计时 4#楼按二级基坑侧壁支护结构设计，取基坑侧壁重要性系数为 1.0，但 9#楼按三级...
