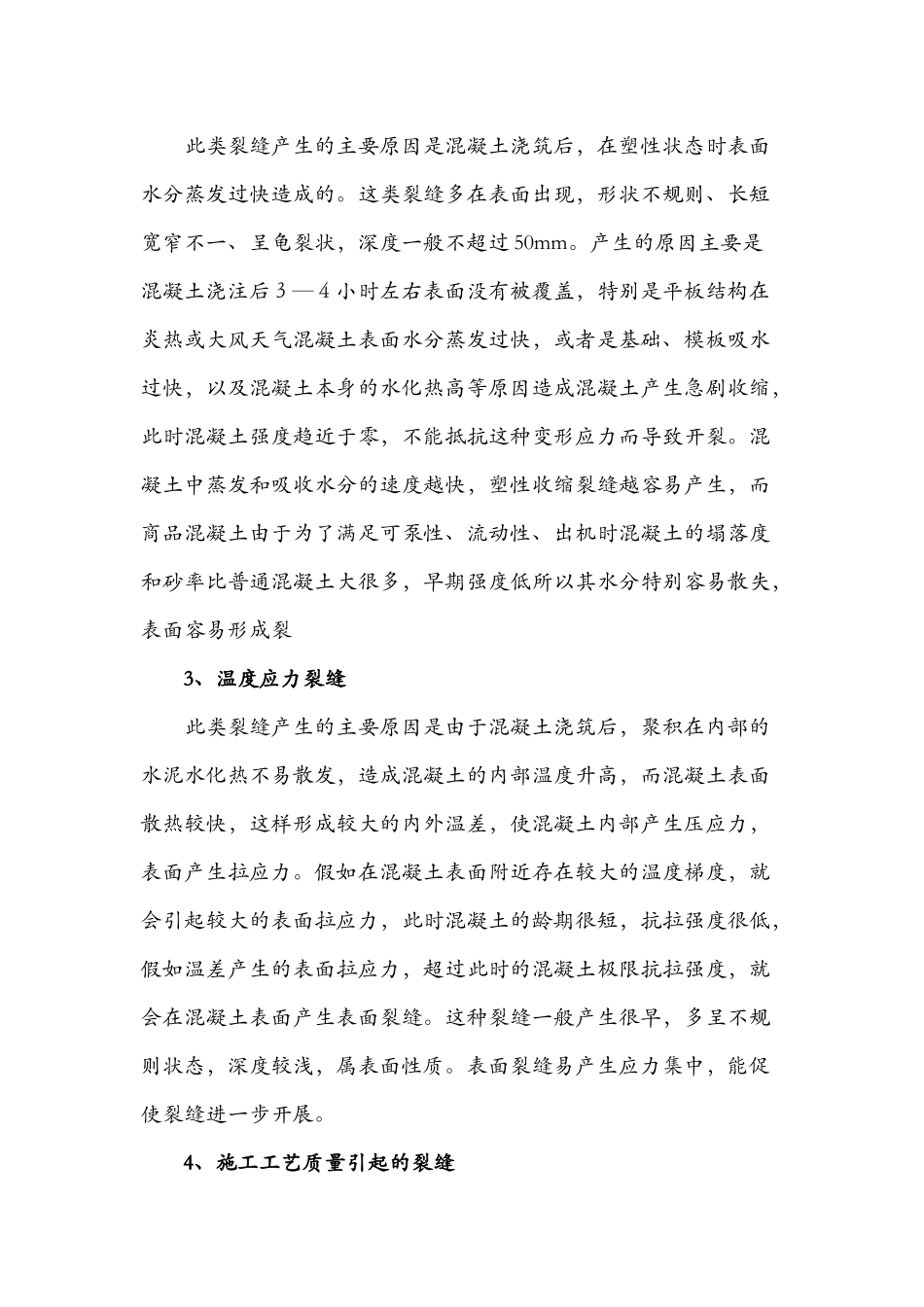

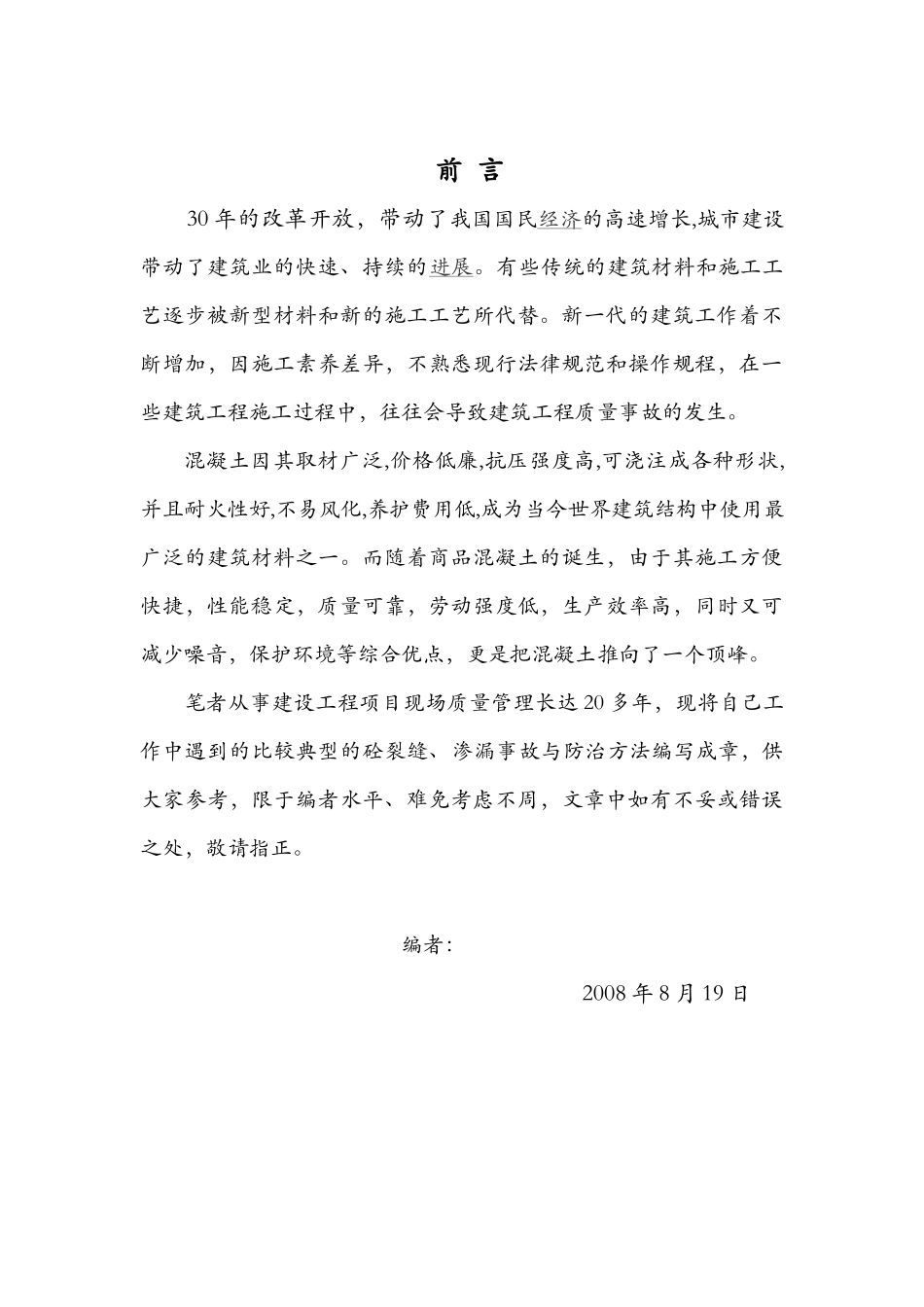

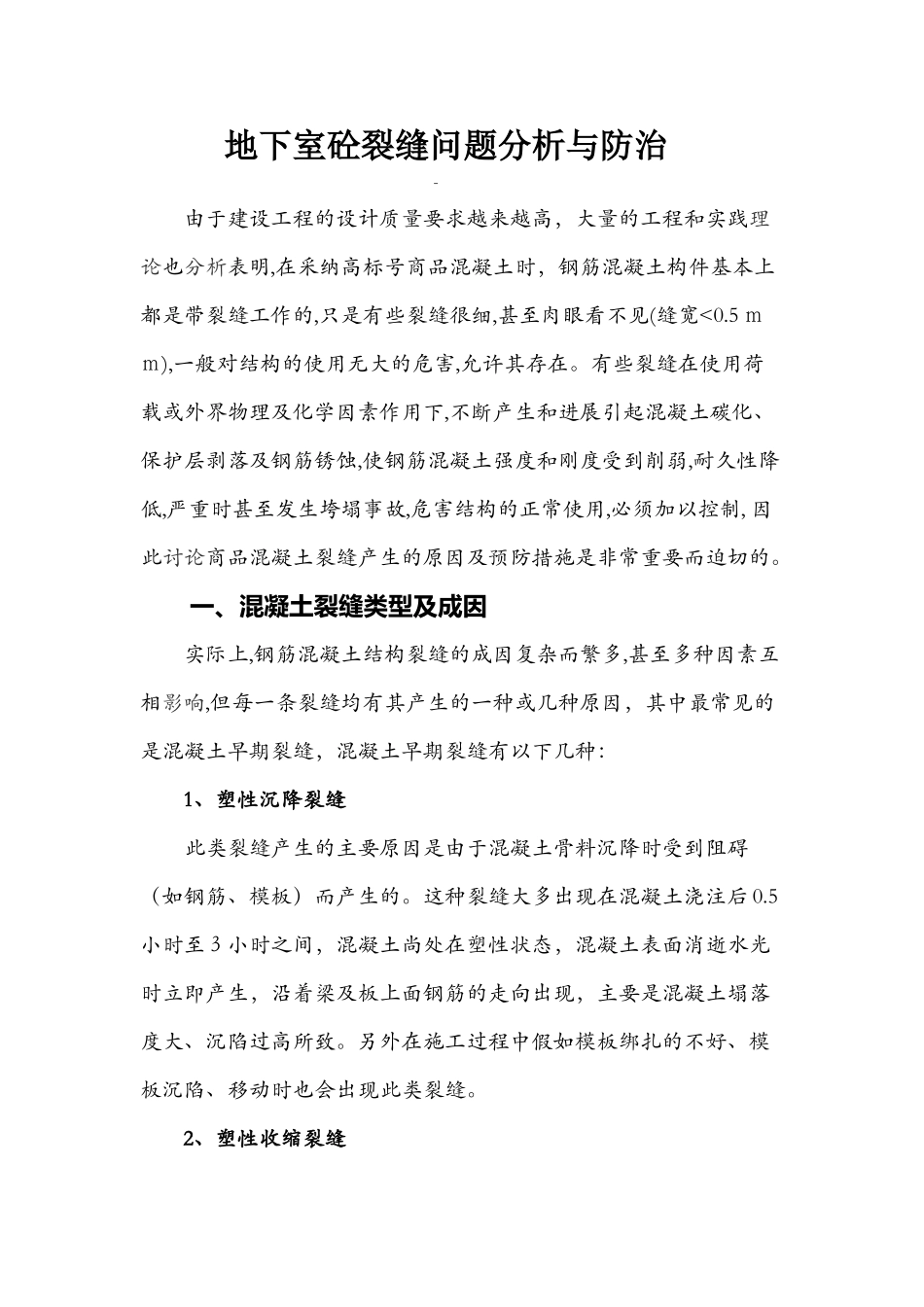

前 言30 年的改革开放，带动了我国国民经济的高速增长,城市建设带动了建筑业的快速、持续的进展。有些传统的建筑材料和施工工艺逐步被新型材料和新的施工工艺所代替。新一代的建筑工作着不断增加，因施工素养差异，不熟悉现行法律规范和操作规程，在一些建筑工程施工过程中，往往会导致建筑工程质量事故的发生。 混凝土因其取材广泛,价格低廉,抗压强度高,可浇注成各种形状,并且耐火性好,不易风化,养护费用低,成为当今世界建筑结构中使用最广泛的建筑材料之一。而随着商品混凝土的诞生，由于其施工方便快捷，性能稳定，质量可靠，劳动强度低，生产效率高，同时又可减少噪音，保护环境等综合优点，更是把混凝土推向了一个顶峰。笔者从事建设工程项目现场质量管理长达 20 多年，现将自己工作中遇到的比较典型的砼裂缝、渗漏事故与防治方法编写成章，供大家参考，限于编者水平、难免考虑不周，文章中如有不妥或错误之处，敬请指正。 编者： 2008 年 8 月 19 日地下室砼裂缝问题分析与防治 - 由于建设工程的设计质量要求越来越高，大量的工程和实践理论也分析表明,在采纳高标号商品混凝土时，钢筋混凝土构件基本上都是带裂缝工作的,只是有些裂缝很细,甚至肉眼看不见(缝宽<0.5 ｍｍ),一般对结构的使用无大的危害,允许其存在。有些裂缝在使用荷载或外界物理及化学因素作用下,不断产生和进展引起混凝土碳化、保护层剥落及钢筋锈蚀,使钢筋混凝土强度和刚度受到削弱,耐久性降低,严重时甚至发生垮塌事故,危害结构的正常使用,必须加以控制, 因此讨论商品混凝土裂缝产生的原因及预防措施是非常重要而迫切的。一、混凝土裂缝类型及成因实际上,钢筋混凝土结构裂缝的成因复杂而繁多,甚至多种因素互相影响,但每一条裂缝均有其产生的一种或几种原因，其中最常见的是混凝土早期裂缝，混凝土早期裂缝有以下几种：1、塑性沉降裂缝 此类裂缝产生的主要原因是由于混凝土骨料沉降时受到阻碍（如钢筋、模板）而产生的。这种裂缝大多出现在混凝土浇注后 0.5小时至３小时之间，混凝土尚处在塑性状态，混凝土表面消逝水光时立即产生，沿着梁及板上面钢筋的走向出现，主要是混凝土塌落度大、沉陷过高所致。另外在施工过程中假如模板绑扎的不好、模板沉陷、移动时也会出现此类裂缝。2、塑性收缩裂缝此类裂缝产生的主要原因是混凝土浇筑后，在塑性状态时表面水分蒸发过快造成的。这类裂缝多在表面出现，形状不规则、长短宽窄不一、呈龟裂状，深度一般不超过 50m...
