地下室钢管柱外包混凝土施工方案

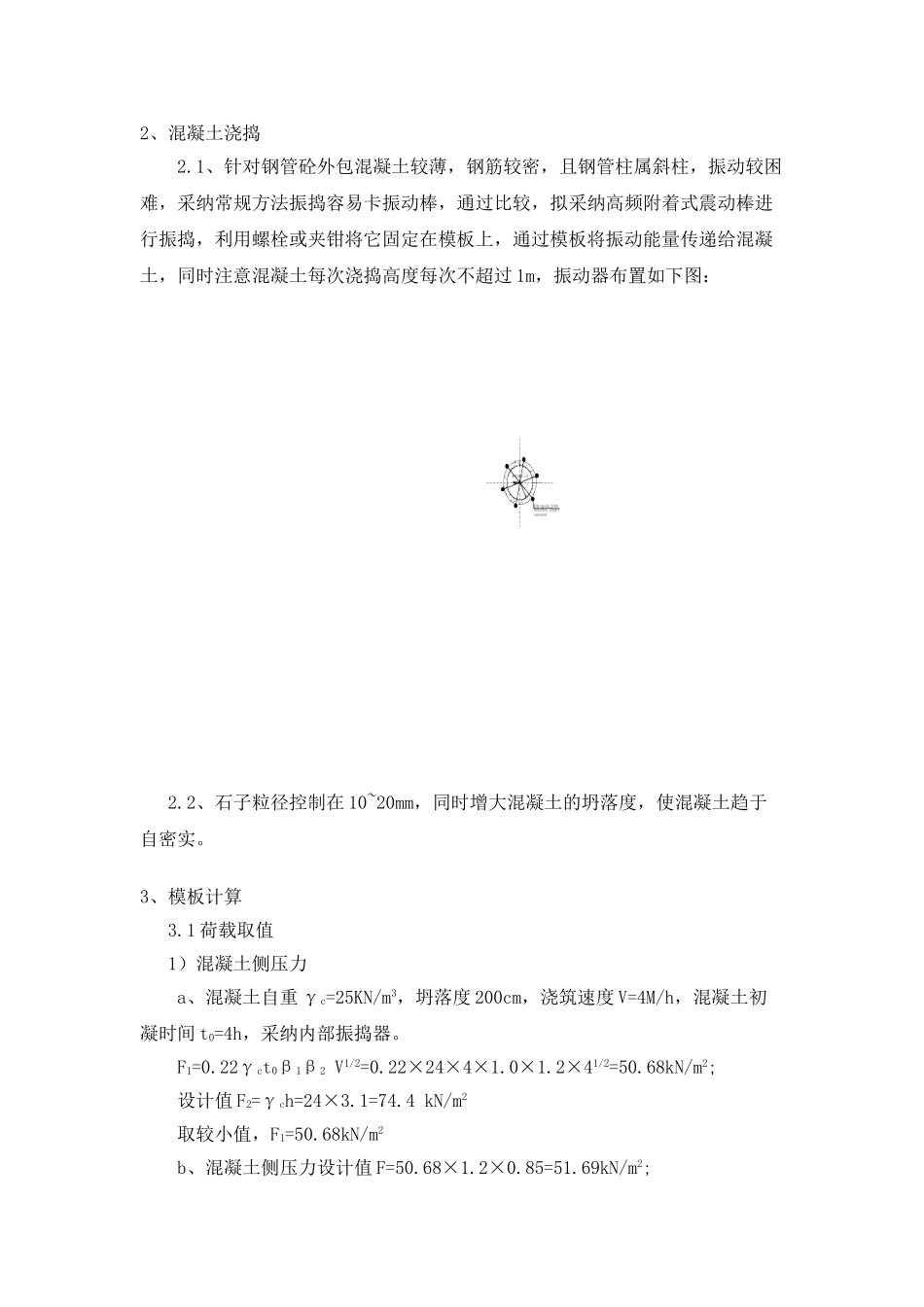

针对地下室钢管柱倾斜的特点，现实行如下方法对模板的支设和混凝土的振捣进行说明：1、钢管柱外包混凝土模板地下室钢管柱外包混凝土层使用木模板，分 4 块做成定型木模板，然后进行拼装，做法如下：地下室外包钢管混凝土支模立面图柱模板剖面图（说明：a、模板内面覆盖一层 1mm 厚薄铁皮，模板外面包 60 宽 2mm 铁皮沿高度@500,每圈铁皮用锁扣锁紧。b、因外包混凝土与梁板分开浇捣，模板一次性支设至梁底，倾斜方向均支撑于地面。）外包混凝土柱脚模板支设立面图（说明：如上图，考虑钢管柱有一定的倾斜度，柱脚模板与上部分开制作，单独支设，所用材料与上部相同，但钢管柱存在三种倾斜角度（均沿A2、B2、B2 对称），因此在制作柱脚模板应对应相应的角度制作，如下图：）钢管柱倾斜角度图（说明，每根柱沿高度方向（至梁底）分两段制作安装，梁头处模板单独配制。）2、混凝土浇捣2.1、针对钢管砼外包混凝土较薄，钢筋较密，且钢管柱属斜柱，振动较困难，采纳常规方法振捣容易卡振动棒，通过比较，拟采纳高频附着式震动棒进行振捣，利用螺栓或夹钳将它固定在模板上，通过模板将振动能量传递给混凝土，同时注意混凝土每次浇捣高度每次不超过 1m，振动器布置如下图：2.2、石子粒径控制在 10~20mm，同时增大混凝土的坍落度，使混凝土趋于自密实。3、模板计算3.1 荷载取值1）混凝土侧压力a、混凝土自重 γc=25KN/m3，坍落度 200cm，浇筑速度 V=4M/h，混凝土初凝时间 t0=4h，采纳内部振捣器。F1=0.22γct0β1β2 V1/2=0.22×24×4×1.0×1.2×41/2=50.68kN/m2;设计值 F2=γch=24×3.1=74.4 kN/m2取较小值，F1=50.68kN/m2b、混凝土侧压力设计值 F=50.68×1.2×0.85=51.69kN/m2;混凝土倾倒荷载 4kN/m2,则设计值=4×1.4×0.85=4.76kN/m2c、混凝土重力分力计算混凝土每平方米自重 F=1×1×0.2×24=4.8kN/m2沿模板垂直方向的分力于 19.8m 长的钢管方向的分力=4.8×sin16=1.36 则整个作用于模板上的分力=51.69+4.76+1.36×1.2=57.83 kN/m23.2 模板验算考虑将每块面板锯 150 宽进行拼装，化为线荷载 q=57.83×0.15=8.67kN/m2按五跨连续梁计算楼板底模抗弯验算：Mmax=0.105×ql2＝0.105×8.67×0.32＝0.081kN·m，σmax= Mmax/W=6×0.081×106/（150×182）＝10N/mm2<13 N/mm2，满足要求;楼板底模挠度验算：I=150×183/12=72900mm4，ωmax＝0.644×q1×l4/(100×E×I)=0.689mm，[ω]=300/250=1.2mm，ωmax<[ω]，满足要求。3.3...
