地下室高支摸施工方案

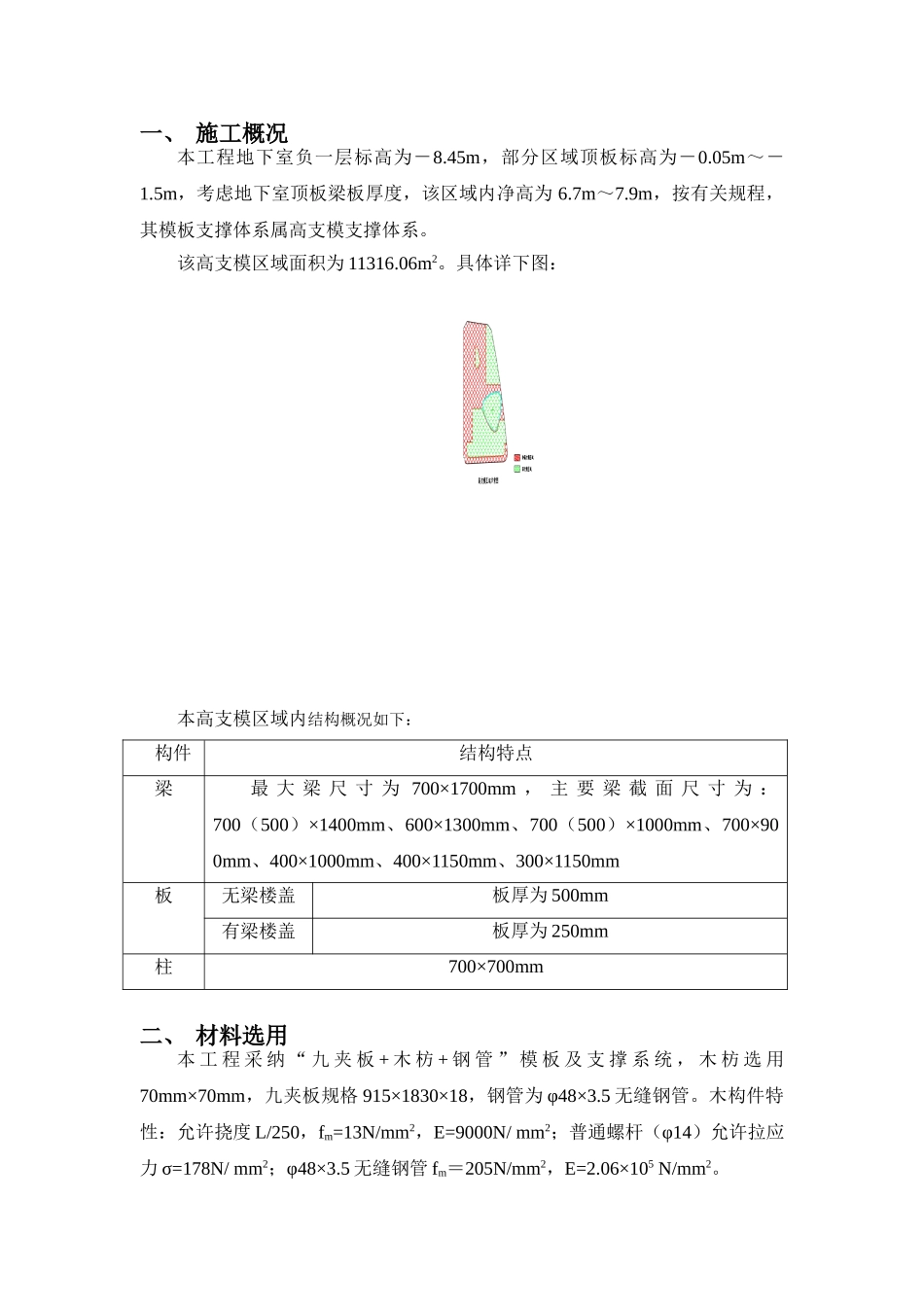

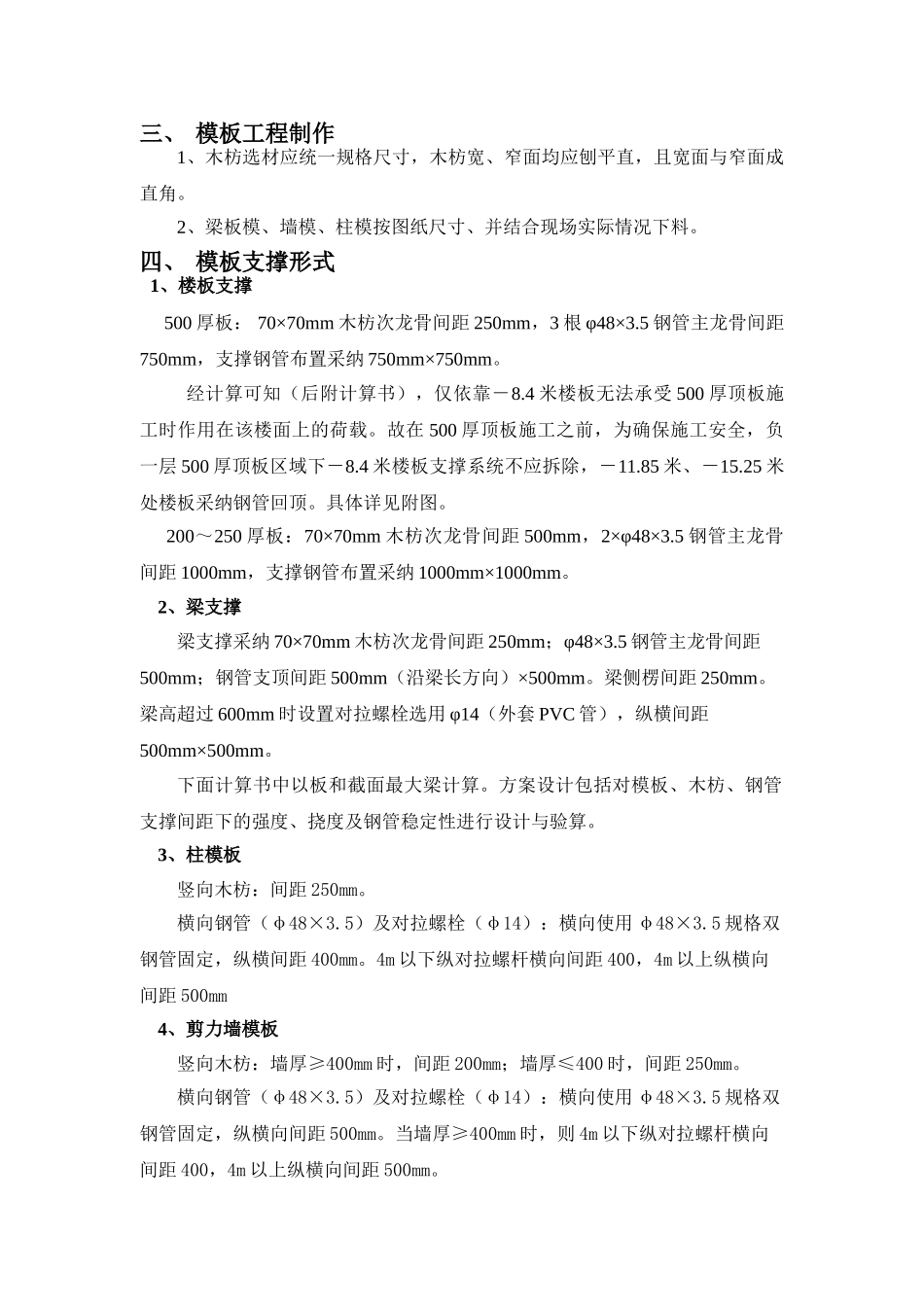

一、 施工概况本工程地下室负一层标高为－8.45m，部分区域顶板标高为－0.05m～－1.5m，考虑地下室顶板梁板厚度，该区域内净高为 6.7m～7.9m，按有关规程，其模板支撑体系属高支模支撑体系。该高支模区域面积为 11316.06m2。具体详下图：本高支模区域内结构概况如下：构件结构特点梁最 大 梁 尺 寸 为 700×1700mm ， 主 要 梁 截 面 尺 寸 为 ：700（500）×1400mm、600×1300mm、700（500）×1000mm、700×900mm、400×1000mm、400×1150mm、300×1150mm板无梁楼盖板厚为 500mm有梁楼盖板厚为 250mm柱700×700mm二、 材料选用本 工 程 采 纳 “ 九 夹 板 + 木 枋 + 钢 管 ” 模 板 及 支 撑 系 统 ， 木 枋 选 用70mm×70mm，九夹板规格 915×1830×18，钢管为 φ48×3.5 无缝钢管。木构件特性：允许挠度 L/250，fm=13N/mm2，E=9000N/ mm2；普通螺杆（φ14）允许拉应力 σ=178N/ mm2；φ48×3.5 无缝钢管 fm＝205N/mm2，E=2.06×105 N/mm2。三、 模板工程制作1、木枋选材应统一规格尺寸，木枋宽、窄面均应刨平直，且宽面与窄面成直角。2、梁板模、墙模、柱模按图纸尺寸、并结合现场实际情况下料。四、 模板支撑形式 1、楼板支撑 500 厚板： 70×70mm 木枋次龙骨间距 250mm，3 根 φ48×3.5 钢管主龙骨间距750mm，支撑钢管布置采纳 750mm×750mm。经计算可知（后附计算书），仅依靠－8.4 米楼板无法承受 500 厚顶板施工时作用在该楼面上的荷载。故在 500 厚顶板施工之前，为确保施工安全，负一层 500 厚顶板区域下－8.4 米楼板支撑系统不应拆除，－11.85 米、－15.25 米处楼板采纳钢管回顶。具体详见附图。 200～250 厚板：70×70mm 木枋次龙骨间距 500mm，2×φ48×3.5 钢管主龙骨间距 1000mm，支撑钢管布置采纳 1000mm×1000mm。2、梁支撑梁支撑采纳 70×70mm 木枋次龙骨间距 250mm；φ48×3.5 钢管主龙骨间距500mm；钢管支顶间距 500mm（沿梁长方向）×500mm。梁侧楞间距 250mm。梁高超过 600mm 时设置对拉螺栓选用 φ14（外套 PVC 管），纵横间距500mm×500mm。下面计算书中以板和截面最大梁计算。方案设计包括对模板、木枋、钢管支撑间距下的强度、挠度及钢管稳定性进行设计与验算。3、柱模板竖向木枋：间距 250mm。横向钢管（φ48×3.5）及对拉螺栓（φ14）：横向使用 φ48×3.5 规格双钢管固定，纵横间距 400mm。4m 以下纵对拉螺...
