地下连续墙施工技术总结针对地下连续墙施工并结合我们实际情况做以简单总结
一、连续墙施工工艺1
地下连续墙施工工法本工程地下连续墙采纳“地下连续墙液压抓斗”工法
地下连续墙施工流程见下图:地下连续墙施工流程框图二
定位、定标控制点根据业主提供的桩点进行复核测量
经确认无误后,在施工场地北侧护坡上砌筑两个导线点平台,将坐标引入
在变压器主配电柜旁引入一高程点
因地面沉降等原因,每十天进行一次复测
导墙测量放样方法根据设计图纸提供的坐标,计算出连续墙中心线角点坐标,计算成果内部复核无误后,采纳地面导线控制点,用全站仪放样出地下连续墙角点,每个桩点甩出三个护桩
报监理、业主、总测单位进行复核
为确保主体结构的净尺寸符合要求,导墙中心轴线按设计外放出 110 mm
在导墙沟槽开挖结束后,立即将中心线引入沟槽下,以控制钢筋及模板施工,确保导墙中心线的正确无误
在导墙砼浇注前,再次检查地连墙轴线角点坐标,满足要求后将导墙顶面标高放样于模板面上,控制导墙顶面标高
导墙模板拆除后,检查了导墙的中心线和平整度、垂直度
对不符合法律规范要求的,进行了处理
导墙施工结束后,在导墙顶面作出了分幅线,确保钢筋笼就位的位置准确
钢筋笼标高控制在钢筋笼下放到位后,为确保预埋件的标高,用水准仪从场地高程点引入,测量钢筋笼的笼顶标高,不断进行调整,按设计图纸,确保笼顶标高控制在2
导墙施工顺序根据放样成果开挖沟槽、绑扎钢筋、支模、最后浇注导墙砼

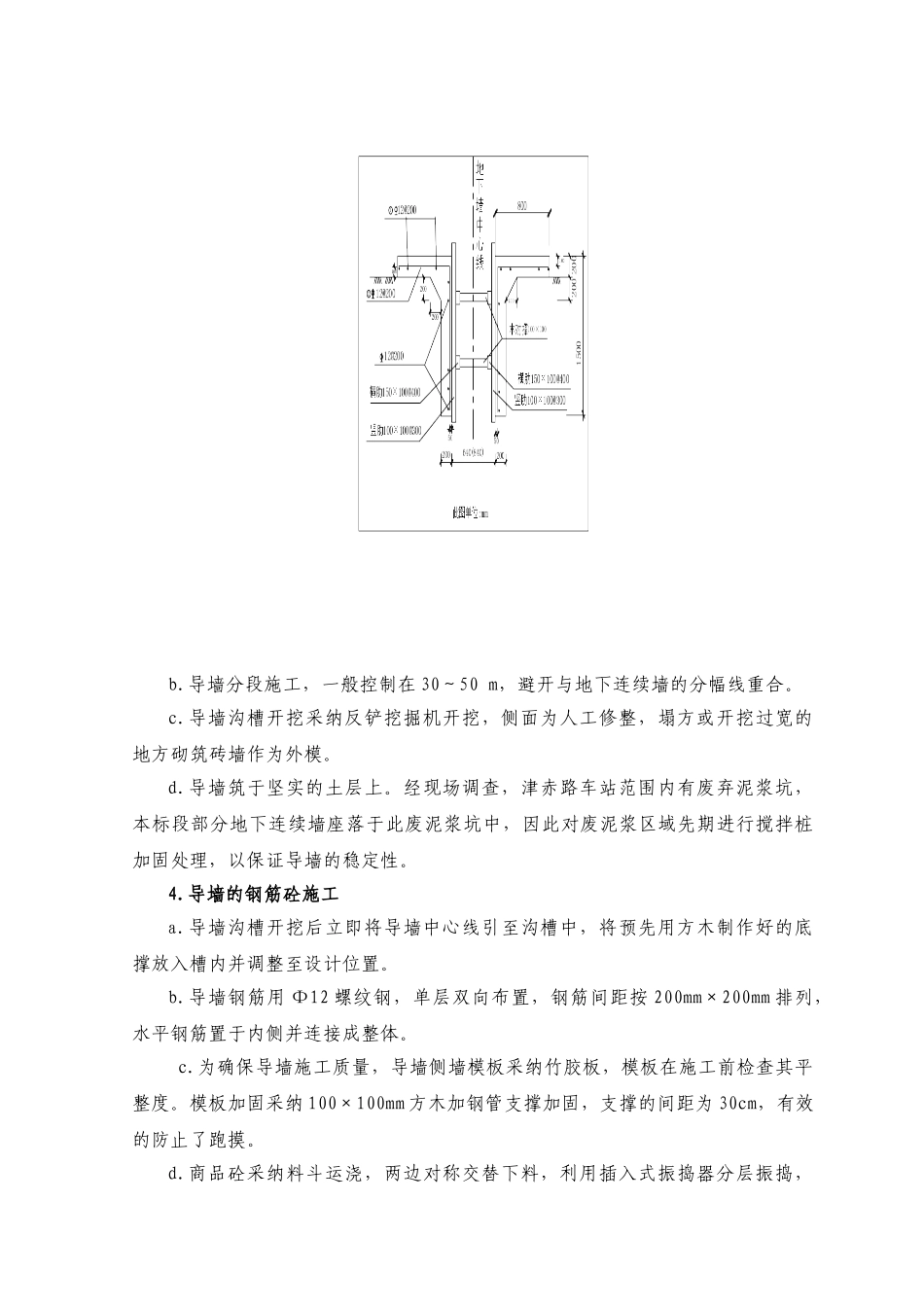

导墙形式的确定本标段标准导墙断面采纳“┒┎”形现浇钢筋砼,强度等级为 C25,导墙翼面宽度 0
8m,墙厚 0
2m,墙深 1
5m,墙趾座落于原状土上
导墙顶面高出地面0
2m,防止周围的散水流入槽段内
导墙的净距根据《地下铁道工程施工及验收法律规范》(GB50299-1999)的要求大于地下连续墙的设计宽度
