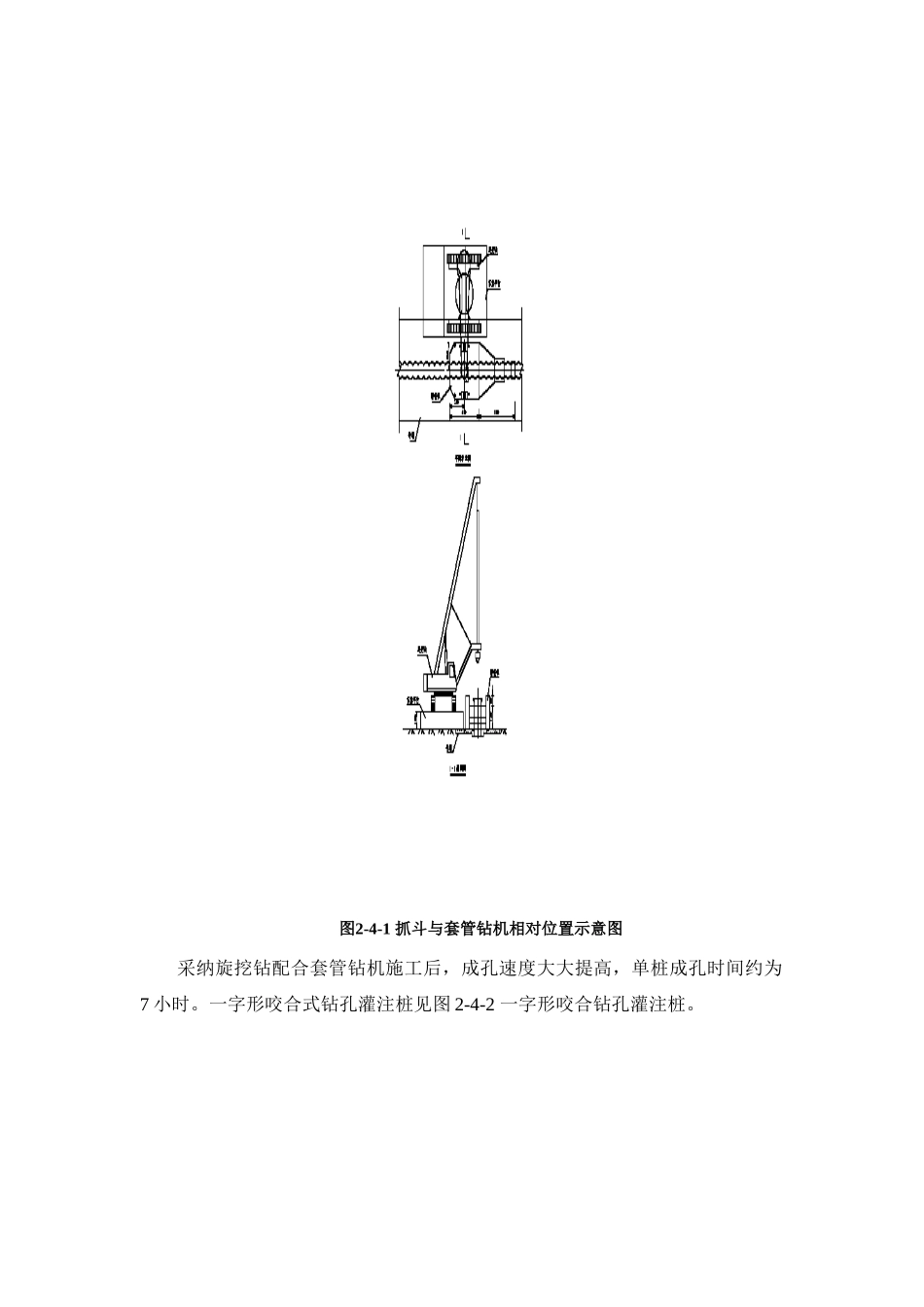

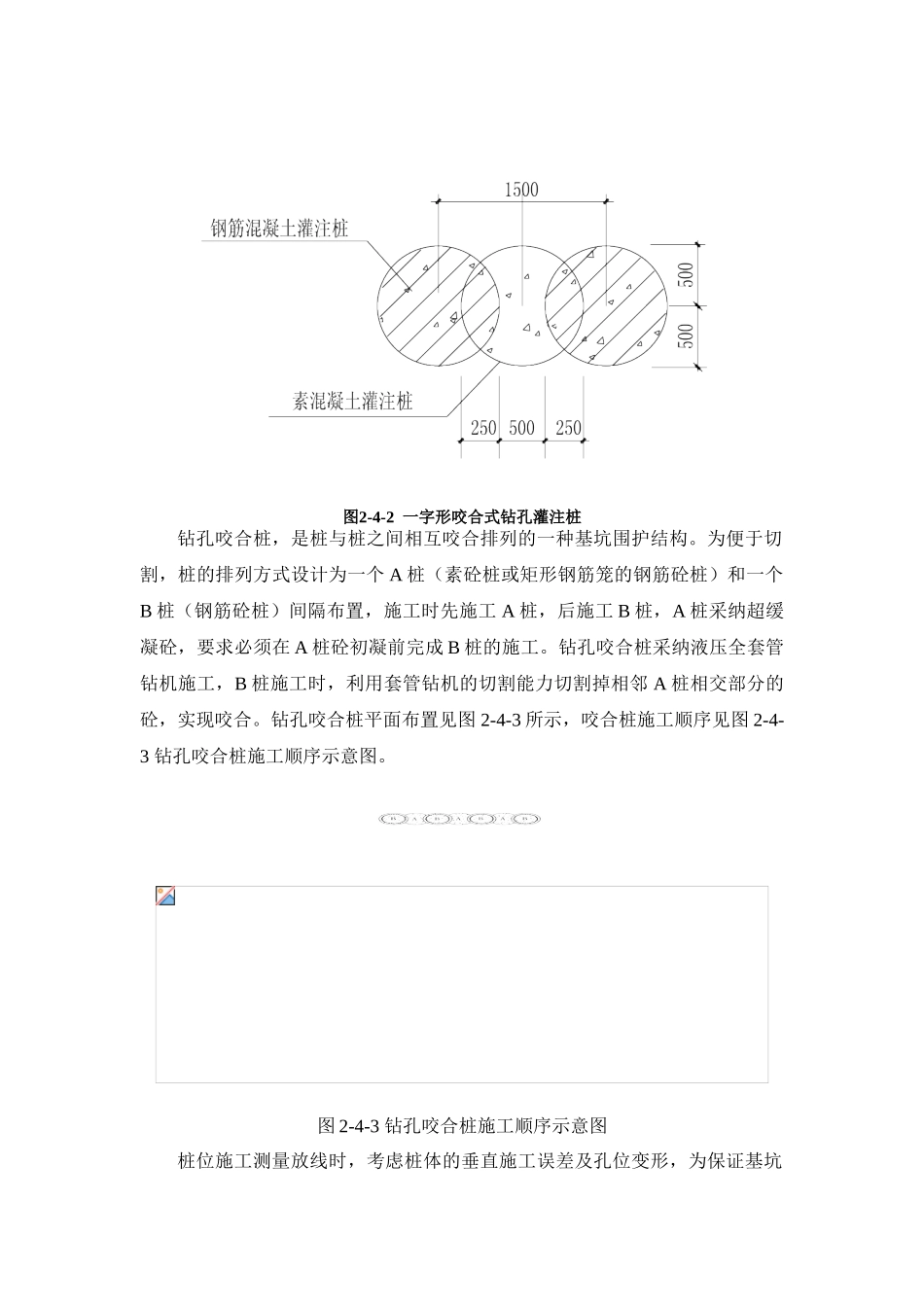

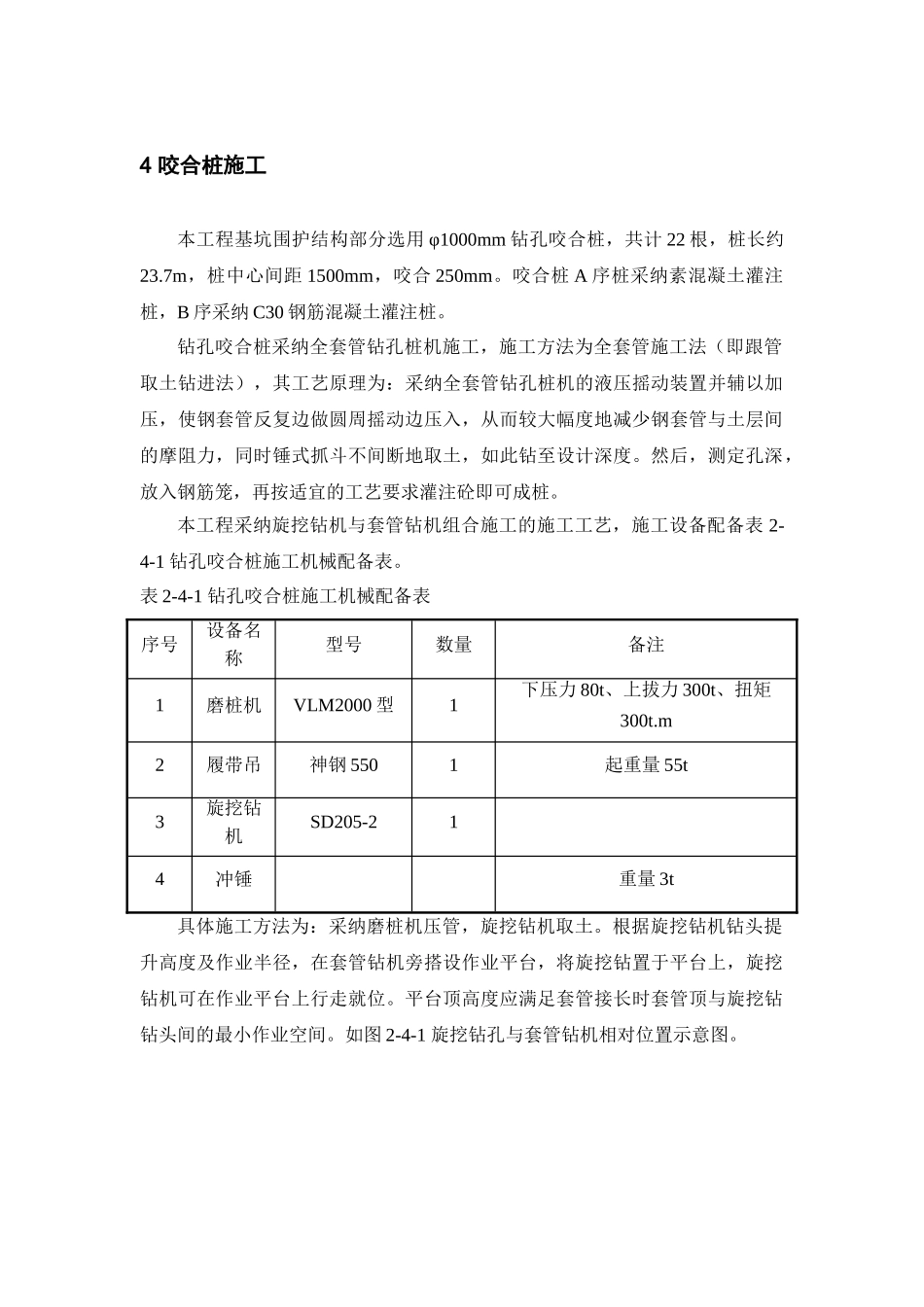

4 咬合桩施工本工程基坑围护结构部分选用 φ1000mm 钻孔咬合桩，共计 22 根，桩长约23.7m，桩中心间距 1500mm，咬合 250mm。咬合桩 A 序桩采纳素混凝土灌注桩，B 序采纳 C30 钢筋混凝土灌注桩。钻孔咬合桩采纳全套管钻孔桩机施工，施工方法为全套管施工法（即跟管取土钻进法），其工艺原理为：采纳全套管钻孔桩机的液压摇动装置并辅以加压，使钢套管反复边做圆周摇动边压入，从而较大幅度地减少钢套管与土层间的摩阻力，同时锤式抓斗不间断地取土，如此钻至设计深度。然后，测定孔深，放入钢筋笼，再按适宜的工艺要求灌注砼即可成桩。本工程采纳旋挖钻机与套管钻机组合施工的施工工艺，施工设备配备表 2-4-1 钻孔咬合桩施工机械配备表。表 2-4-1 钻孔咬合桩施工机械配备表序号设备名称型号数量备注1磨桩机VLM2000 型1下压力 80t、上拔力 300t、扭矩300t.m2履带吊神钢 5501起重量 55t3旋挖钻机SD205-214冲锤重量 3t具体施工方法为：采纳磨桩机压管，旋挖钻机取土。根据旋挖钻机钻头提升高度及作业半径，在套管钻机旁搭设作业平台，将旋挖钻置于平台上，旋挖钻机可在作业平台上行走就位。平台顶高度应满足套管接长时套管顶与旋挖钻钻头间的最小作业空间。如图 2-4-1 旋挖钻孔与套管钻机相对位置示意图。 图2-4-1 抓斗与套管钻机相对位置示意图采纳旋挖钻配合套管钻机施工后，成孔速度大大提高，单桩成孔时间约为7 小时。一字形咬合式钻孔灌注桩见图 2-4-2 一字形咬合钻孔灌注桩。图2-4-2 一字形咬合式钻孔灌注桩钻孔咬合桩，是桩与桩之间相互咬合排列的一种基坑围护结构。为便于切割，桩的排列方式设计为一个 A 桩（素砼桩或矩形钢筋笼的钢筋砼桩）和一个B 桩（钢筋砼桩）间隔布置，施工时先施工 A 桩，后施工 B 桩，A 桩采纳超缓凝砼，要求必须在 A 桩砼初凝前完成 B 桩的施工。钻孔咬合桩采纳液压全套管钻机施工，B 桩施工时，利用套管钻机的切割能力切割掉相邻 A 桩相交部分的砼，实现咬合。钻孔咬合桩平面布置见图 2-4-3 所示，咬合桩施工顺序见图 2-4-3 钻孔咬合桩施工顺序示意图。图 2-4-3 钻孔咬合桩施工顺序示意图桩位施工测量放线时，考虑桩体的垂直施工误差及孔位变形，为保证基坑净空，结合我单位施工水平，桩位中心外放 4 厘米，施工中桩墙顶中心线偏差≤30mm，桩体垂直度偏差≤3‰。4.1 工艺流程见图 2-4-4 单桩施工工艺流血图 图 2-4-4 单桩成桩施工工艺流程图4.2 施工方...
