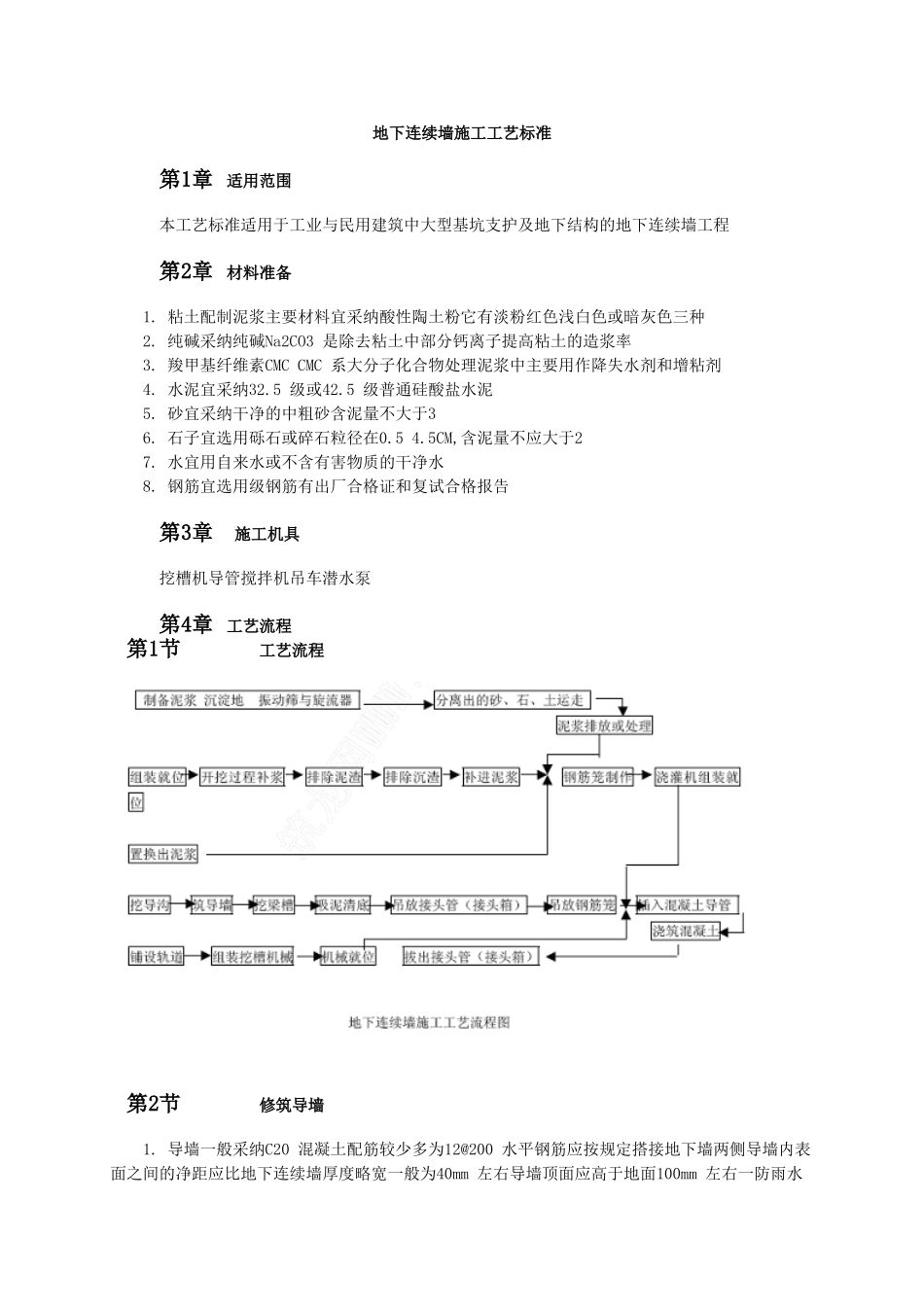

地下连续墙施工工艺标准

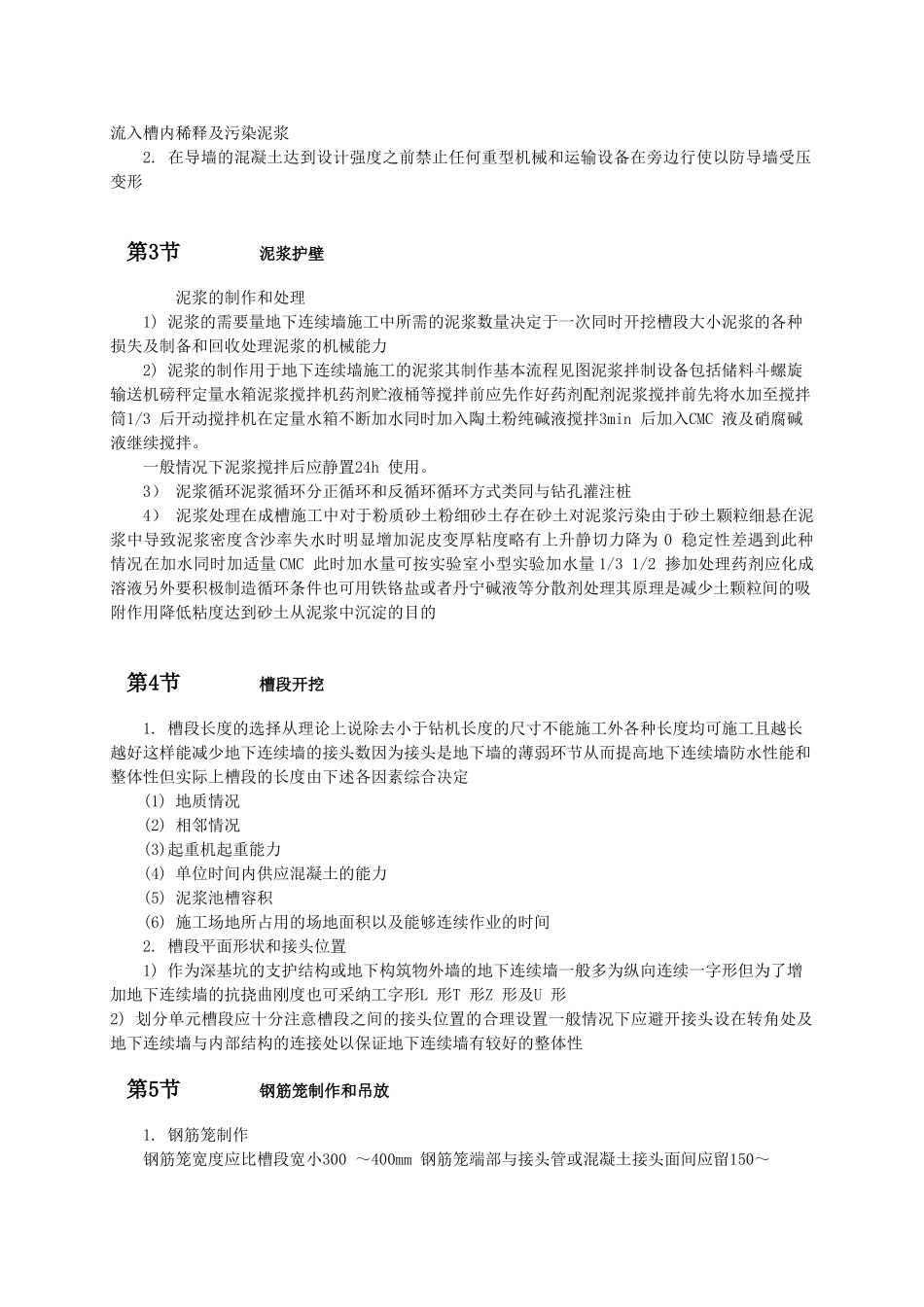

地下连续墙施工工艺标准第1章适用范围本工艺标准适用于工业与民用建筑中大型基坑支护及地下结构的地下连续墙工程第2章材料准备1. 粘土配制泥浆主要材料宜采纳酸性陶土粉它有淡粉红色浅白色或暗灰色三种2. 纯碱采纳纯碱Na2CO3 是除去粘土中部分钙离子提高粘土的造浆率3. 羧甲基纤维素CMC CMC 系大分子化合物处理泥浆中主要用作降失水剂和增粘剂4. 水泥宜采纳32.5 级或42.5 级普通硅酸盐水泥5. 砂宜采纳干净的中粗砂含泥量不大于36. 石子宜选用砾石或碎石粒径在0.5 4.5CM,含泥量不应大于27. 水宜用自来水或不含有害物质的干净水8. 钢筋宜选用级钢筋有出厂合格证和复试合格报告第3章 施工机具挖槽机导管搅拌机吊车潜水泵第4章工艺流程第1节工艺流程 第2节修筑导墙1. 导墙一般采纳C20 混凝土配筋较少多为12@200 水平钢筋应按规定搭接地下墙两侧导墙内表面之间的净距应比地下连续墙厚度略宽一般为40mm 左右导墙顶面应高于地面100mm 左右一防雨水流入槽内稀释及污染泥浆2. 在导墙的混凝土达到设计强度之前禁止任何重型机械和运输设备在旁边行使以防导墙受压变形第3节泥浆护壁泥浆的制作和处理1) 泥浆的需要量地下连续墙施工中所需的泥浆数量决定于一次同时开挖槽段大小泥浆的各种损失及制备和回收处理泥浆的机械能力2) 泥浆的制作用于地下连续墙施工的泥浆其制作基本流程见图泥浆拌制设备包括储料斗螺旋输送机磅秤定量水箱泥浆搅拌机药剂贮液桶等搅拌前应先作好药剂配剂泥浆搅拌前先将水加至搅拌筒1/3 后开动搅拌机在定量水箱不断加水同时加入陶土粉纯碱液搅拌3min 后加入CMC 液及硝腐碱液继续搅拌。一般情况下泥浆搅拌后应静置24h 使用。3） 泥浆循环泥浆循环分正循环和反循环循环方式类同与钻孔灌注桩4） 泥浆处理在成槽施工中对于粉质砂土粉细砂土存在砂土对泥浆污染由于砂土颗粒细悬在泥浆中导致泥浆密度含沙率失水时明显增加泥皮变厚粘度略有上升静切力降为 0 稳定性差遇到此种情况在加水同时加适量 CMC 此时加水量可按实验室小型实验加水量 1/3 1/2 掺加处理药剂应化成溶液另外要积极制造循环条件也可用铁铬盐或者丹宁碱液等分散剂处理其原理是减少土颗粒间的吸附作用降低粘度达到砂土从泥浆中沉淀的目的第4节槽段开挖1. 槽段长度的选择从理论上说除去小于钻机长度的尺寸不能施工外各种长度均可施工且越长越好这样能减少地下连续墙的接头数因为接头是地下墙的薄弱环节从而提高地下连续墙防水性能和整体性但...
