地下连续墙钢筋笼吊装作业指导书

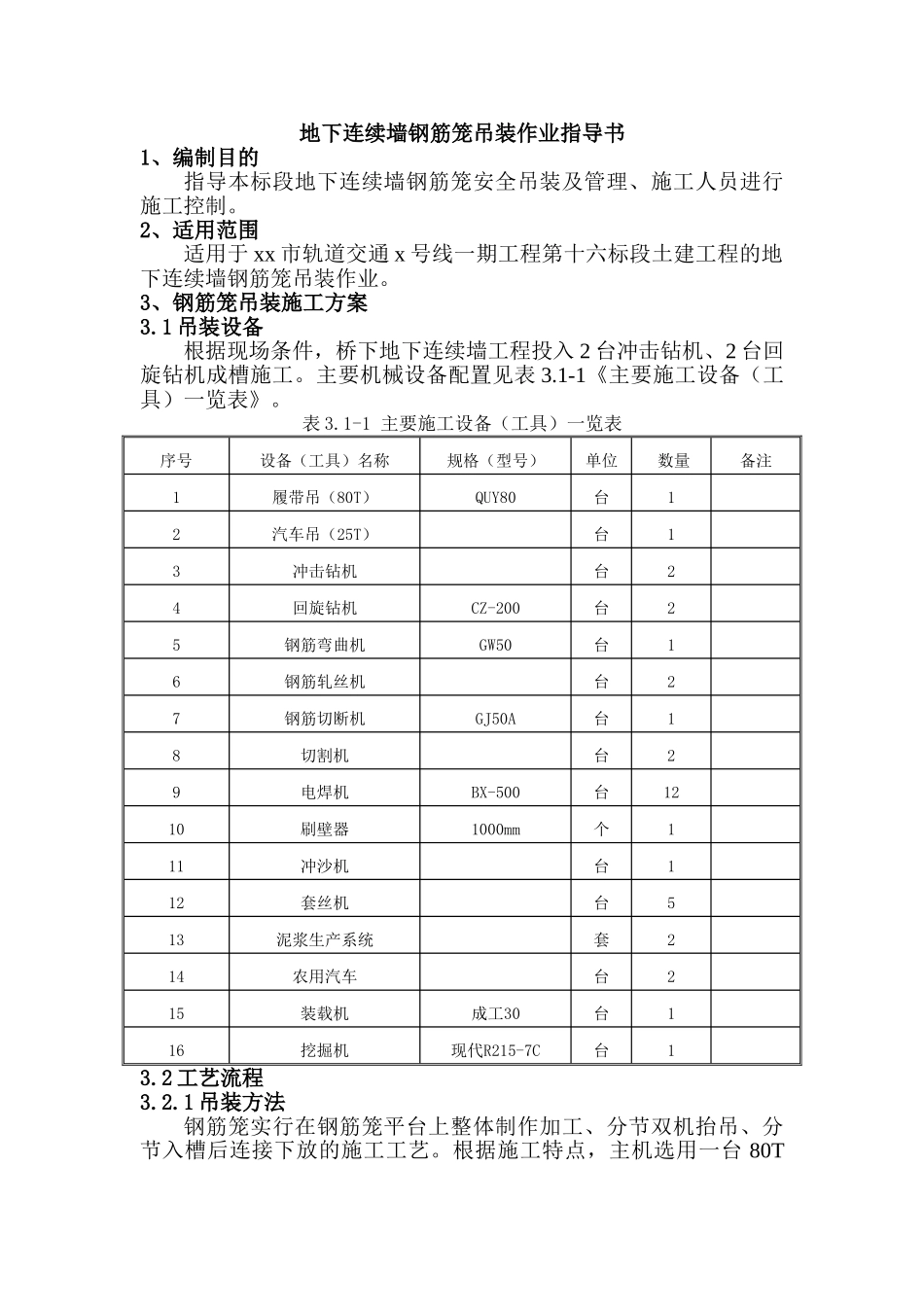

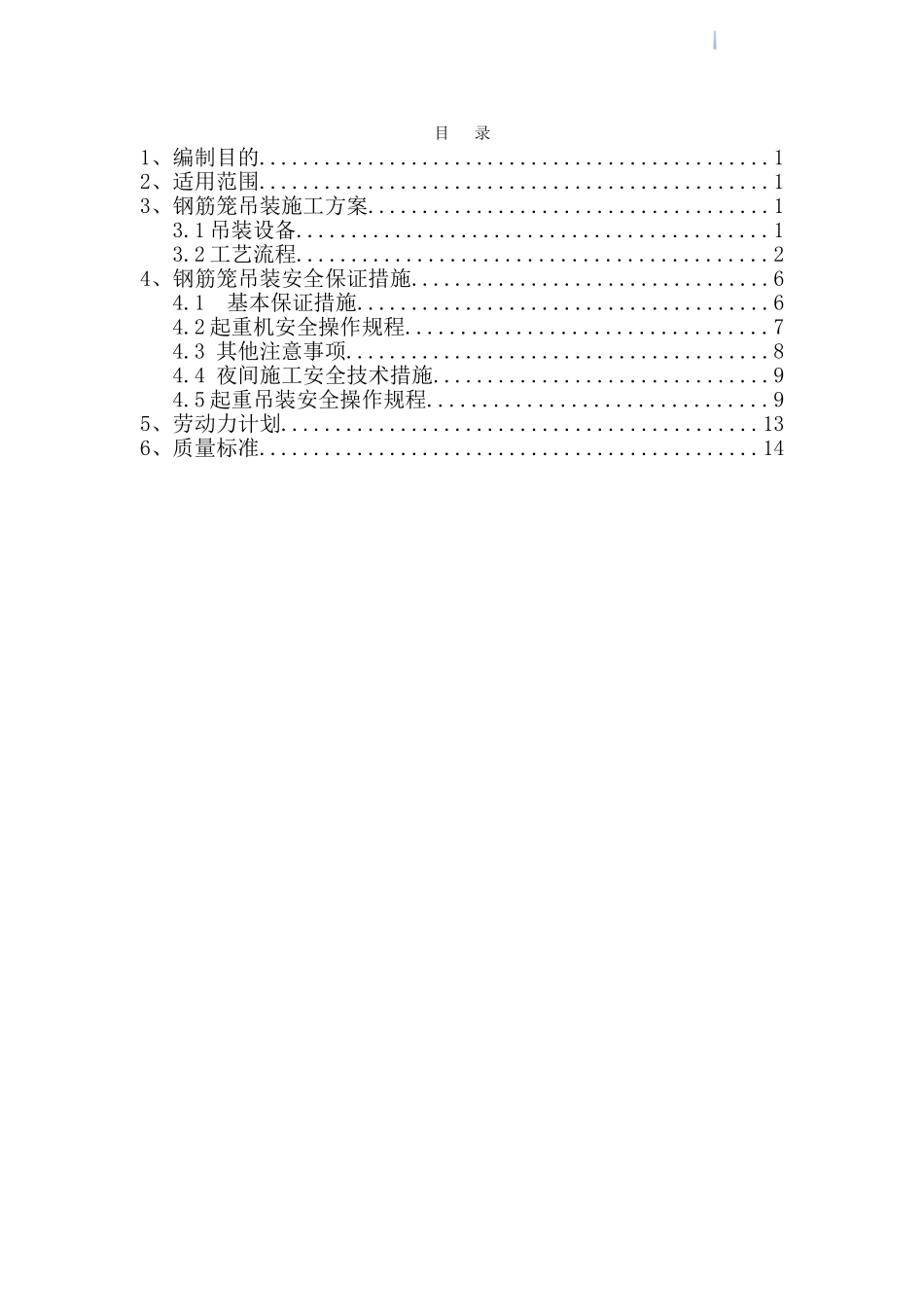

xx 市轨道交通 x 线一期工程第 xx 标段土建工程地下连续墙钢筋笼吊装作业指导书xxxx 有限公司xx 市轨道交通 x 号线一期第 x 标项目经理部2025 年 8 月目 录1、编制目的...............................................12、适用范围...............................................13、钢筋笼吊装施工方案.....................................13.1 吊装设备...........................................13.2 工艺流程...........................................24、钢筋笼吊装安全保证措施.................................64.1 基本保证措施......................................64.2 起重机安全操作规程.................................74.3 其他注意事项.......................................84.4 夜间施工安全技术措施...............................94.5 起重吊装安全操作规程...............................95、劳动力计划............................................136、质量标准..............................................14地下连续墙钢筋笼吊装作业指导书1、编制目的指导本标段地下连续墙钢筋笼安全吊装及管理、施工人员进行施工控制。2、适用范围适用于 xx 市轨道交通 x 号线一期工程第十六标段土建工程的地下连续墙钢筋笼吊装作业。3、钢筋笼吊装施工方案3.1 吊装设备根据现场条件，桥下地下连续墙工程投入 2 台冲击钻机、2 台回旋钻机成槽施工。主要机械设备配置见表 3.1-1《主要施工设备（工具）一览表》。表 3.1-1 主要施工设备（工具）一览表序号设备（工具）名称规格（型号）单位数量备注1履带吊（80T）QUY80台12汽车吊（25T）台13冲击钻机台24回旋钻机CZ-200台25钢筋弯曲机GW50台16钢筋轧丝机台27钢筋切断机GJ50A台18切割机台29电焊机BX-500台1210刷壁器1000mm个111冲沙机台112套丝机台513泥浆生产系统套214农用汽车台215装载机成工30台116挖掘机现代R215-7C台13.2 工艺流程3.2.1 吊装方法钢筋笼实行在钢筋笼平台上整体制作加工、分节双机抬吊、分节入槽后连接下放的施工工艺。根据施工特点，主机选用一台 80T履带吊，副机选用一台 25T 汽车吊车。钢筋笼共分为 7 节进行制作，其中 6 节为 8m，最后一节为 3.69m。钢筋笼吊放采纳双机抬吊，空中回直入槽的办法，最后一节钢筋笼吊直连接后，采纳主吊及副吊两台吊车整体下放钢筋笼。3.2.2 吊装流程钢筋笼在吊...
