地供水工程输水管线改造工程施工组织设计VIP专享

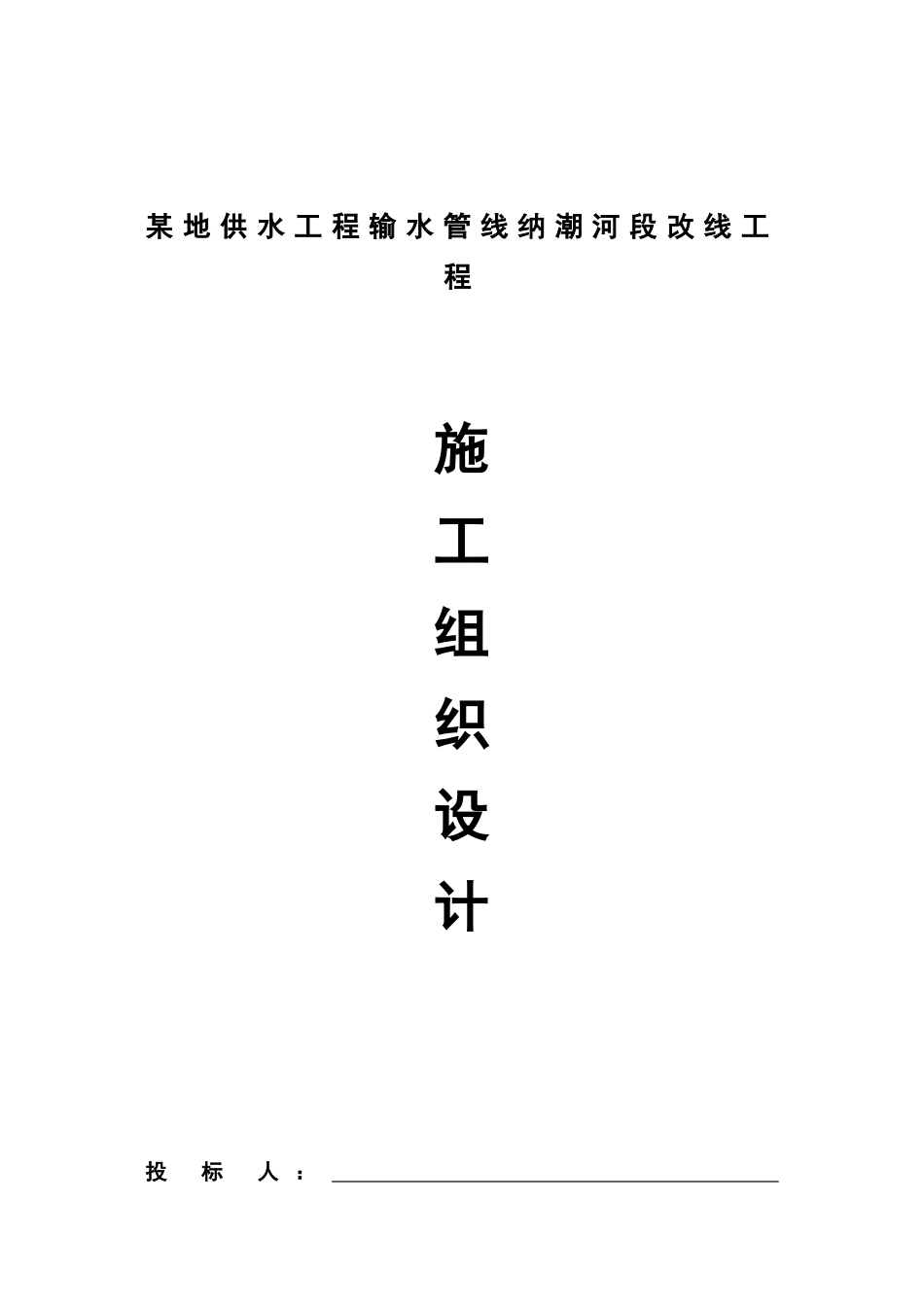

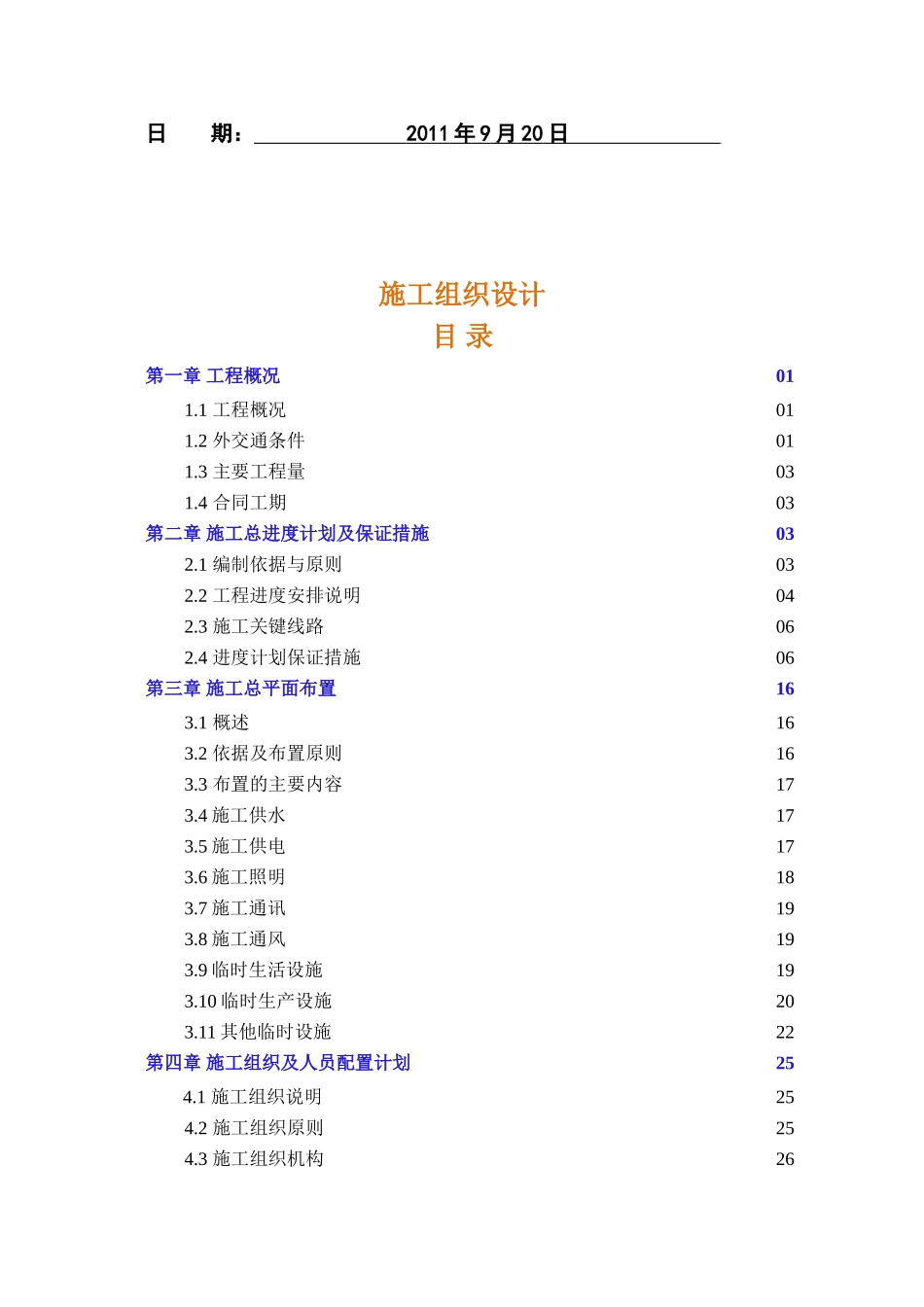

某 地 供 水 工 程 输 水 管 线 纳 潮 河 段 改 线 工程施工组织设计投 标 人 ： 日 期： 2011 年 9 月 20 日 施工组织设计目 录第一章 工程概况011.1 工程概况011.2 外交通条件011.3 主要工程量031.4 合同工期03第二章 施工总进度计划及保证措施032.1 编制依据与原则032.2 工程进度安排说明042.3 施工关键线路062.4 进度计划保证措施06第三章 施工总平面布置163.1 概述163.2 依据及布置原则163.3 布置的主要内容173.4 施工供水173.5 施工供电173.6 施工照明183.7 施工通讯193.8 施工通风193.9 临时生活设施193.10 临时生产设施203.11 其他临时设施22第四章 施工组织及人员配置计划254.1 施工组织说明254.2 施工组织原则254.3 施工组织机构264.4 劳动力组织28第五章 施工导流305.1 施工工艺流程305.2 钢管倒运315.3 盾构内布管325.4 管道组对335.5 钢管焊接345.6 井室混凝土工程345.7 管道回填395.8 管道压力试验40第六章 工程质量保证体系及措施416.1 质量方针416.2 质量目标416.3 质量管理组织机构设置416.4 质量体系保证措施42第七章 施工安全497.1 安全生产方针497.2 安全生产目标497.3 安全生产措施497.4 安全生产岗位职责497.5 建立健全安全管理制度517.6 施工安全52第八章 环境保护及文明施工568.1 环境保护568.3 文明施工61附件附件一----施工进度计划横道图63附件二----施工总平面图64附件三----拟投入本工程的主要施工设备表65附件四----拟投入本工程的实验和检测仪器设备表66附件五----拟投入本工程的劳动计划表67附件六----临时用地表68第一章工程概况1.1 工程概述本工程为某地供水工程输水管线纳潮河段改线工程施工，本次管线分为两条原有管线和一条远期管线，通过连通井、盾构井及盾构从北岸穿越纳潮河到南岸。本段工程范围为：输水管线84+602.9~85+782.7 段 ， 全 长 1179.8m 。 两 条 管 线 改 线 后 分 为A、B、C 段，A 段桩号从 A0+000-A0+95.9，B 段桩号从 B0+000—B1+045.6，C 段桩号从 C0+000—C0+108，每条管线长 1249.5m。远期管线分为 A、B、C 段，A 段桩号从 A0+000-A0+95.9，B 段桩号从 B0+000—B1+045.6，C 段桩号从 C0+000—C0+066.3，管线长1159.8m。采纳 DN1200 钢管，壁厚 10mm，其中 A0+71.2—A0+85.1 段以及C0+29.4—C0+37.4 段钢管壁厚为 14mm。1.2 对外交通条件本工程施施工场地点...
