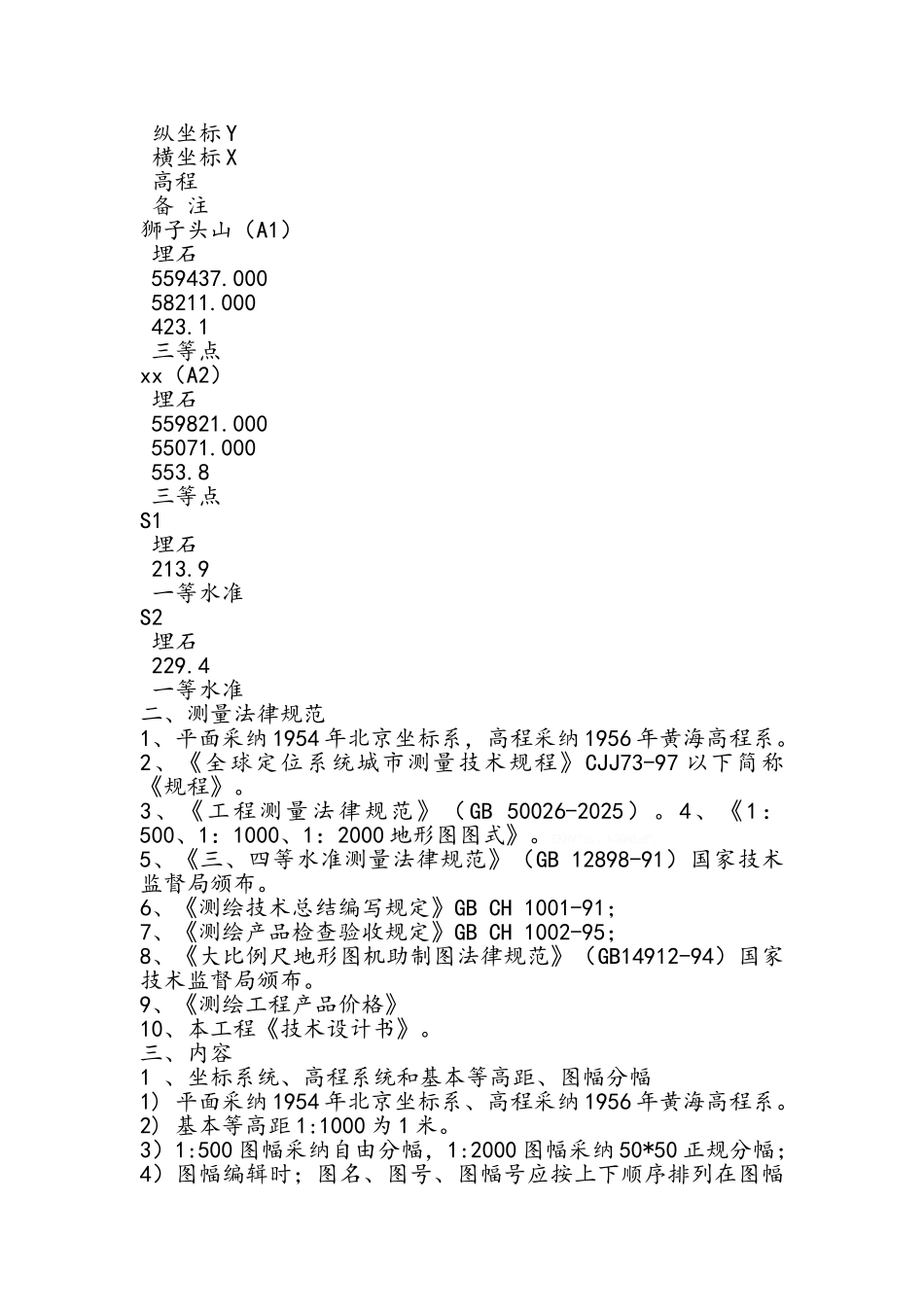

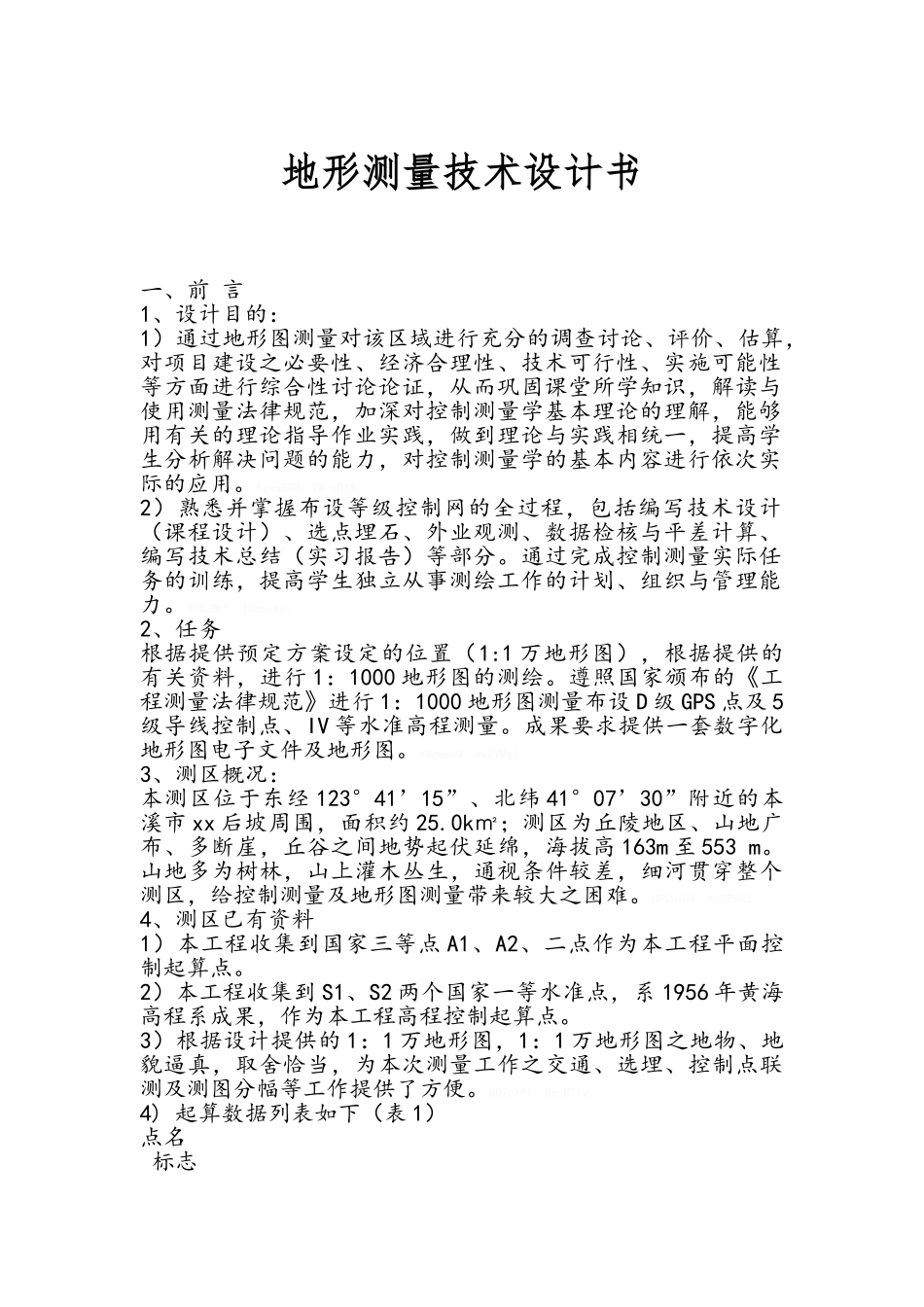

地形测量技术设计书一、前 言1、设计目的：1）通过地形图测量对该区域进行充分的调查讨论、评价、估算，对项目建设之必要性、经济合理性、技术可行性、实施可能性等方面进行综合性讨论论证，从而巩固课堂所学知识，解读与使用测量法律规范，加深对控制测量学基本理论的理解，能够用有关的理论指导作业实践，做到理论与实践相统一，提高学生分析解决问题的能力，对控制测量学的基本内容进行依次实际的应用。KgwaZRO。VWnxDYS。2）熟悉并掌握布设等级控制网的全过程，包括编写技术设计（课程设计）、选点埋石、外业观测、数据检核与平差计算、编写技术总结（实习报告）等部分。通过完成控制测量实际任务的训练，提高学生独立从事测绘工作的计划、组织与管理能力。WXMJBhf。1Kdpiss。2、任务根据提供预定方案设定的位置（1:1 万地形图），根据提供的有关资料，进行 1：1000 地形图的测绘。遵照国家颁布的《工程测量法律规范》进行 1：1000 地形图测量布设 D 级 GPS 点及 5级导线控制点、IV 等水准高程测量。成果要求提供一套数字化地形图电子文件及地形图。v8gGpUQ。wwZYMg2。3、测区概况：本测区位于东经 123°41’15”、北纬 41°07’30”附近的本溪市 xx 后坡周围，面积约 25.0k㎡；测区为丘陵地区、山地广布、多断崖，丘谷之间地势起伏延绵，海拔高 163m 至 553 m。山地多为树林，山上灌木丛生，通视条件较差，细河贯穿整个测区，给控制测量及地形图测量带来较大之困难。0PVHxU4。4aDZS63。4、测区已有资料1）本工程收集到国家三等点 A1、A2、二点作为本工程平面控制起算点。2）本工程收集到 S1、S2 两个国家一等水准点，系 1956 年黄海高程系成果，作为本工程高程控制起算点。3）根据设计提供的 1：1 万地形图，1：1 万地形图之地物、地貌逼真，取舍恰当，为本次测量工作之交通、选埋、控制点联测及测图分幅等工作提供了方便。8Q9UXPI。BsyMTlv。4) 起算数据列表如下（表 1）点名 标志 纵坐标 Y 横坐标 X 高程 备 注狮子头山（A1） 埋石 559437.000 58211.000 423.1 三等点xx（A2） 埋石 559821.000 55071.000 553.8 三等点S1 埋石 213.9 一等水准S2 埋石 229.4 一等水准二、测量法律规范1、平面采纳 1954 年北京坐标系，高程采纳 1956 年黄海高程系。2、《全球定位系统城市测量技术规程》CJJ73-97 以下简称《规程》。3、《工程测量法律规范》（ GB 50026-2025）。4、《1：500、1...
