地漏与吸气阀安全问题

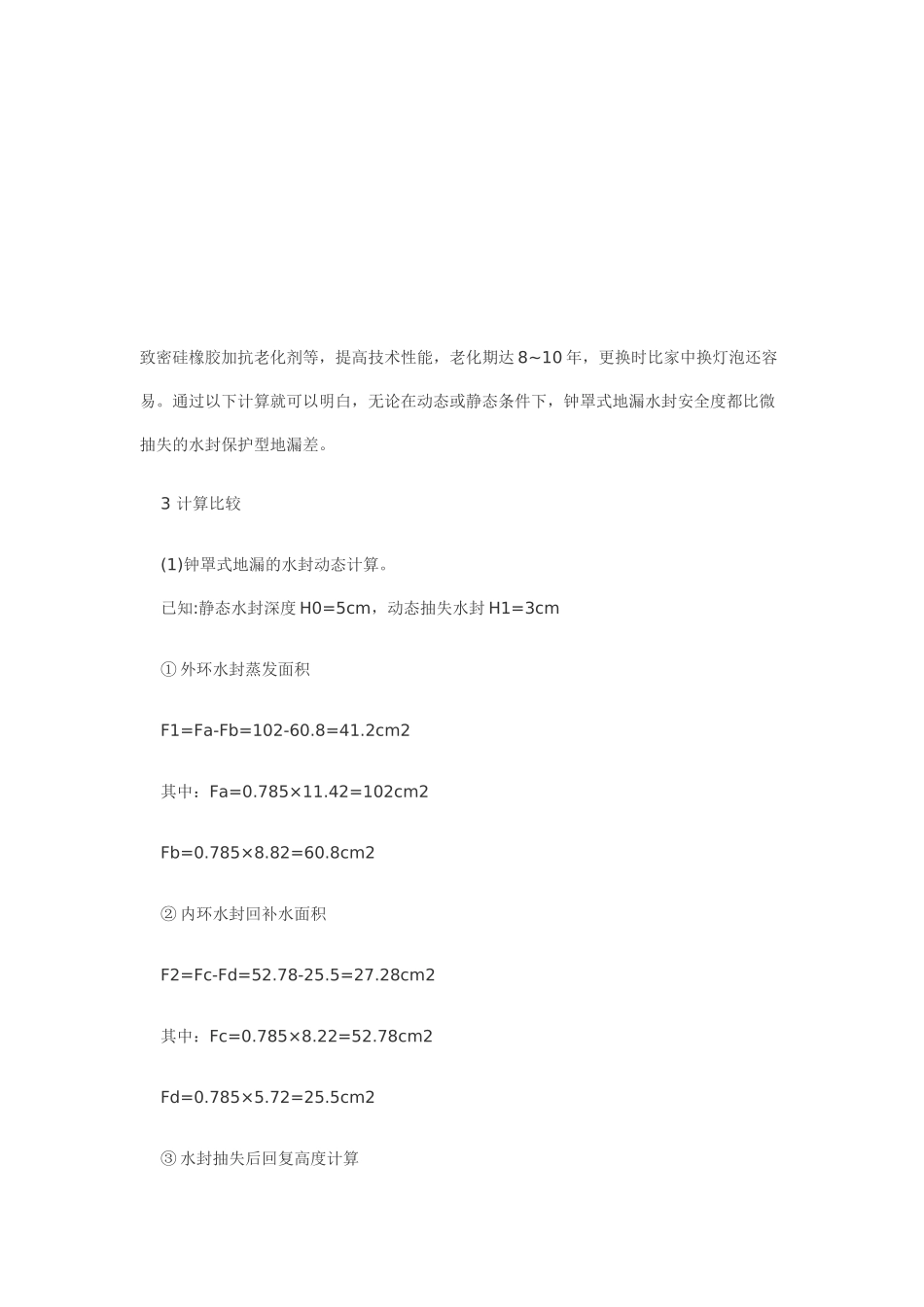

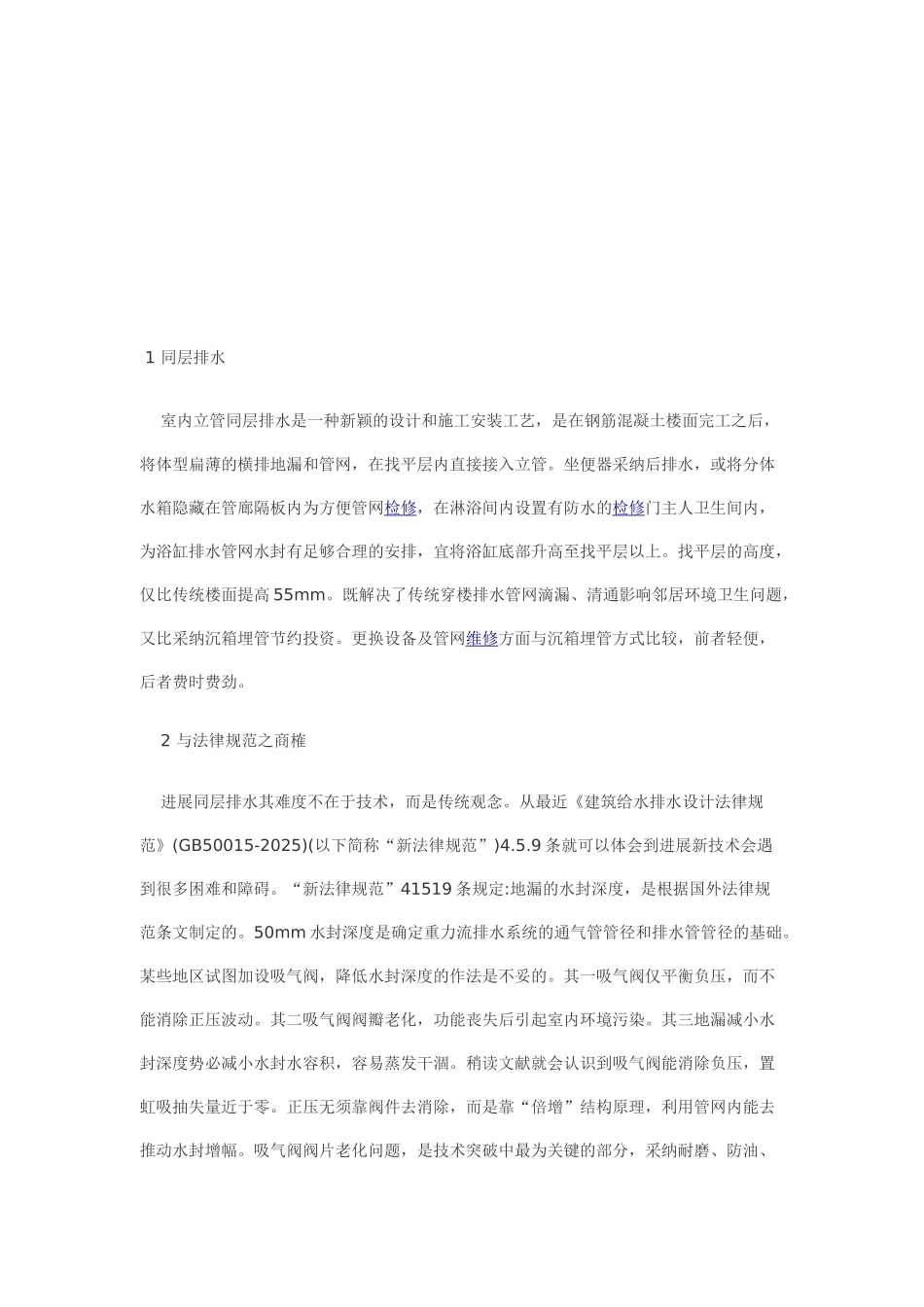

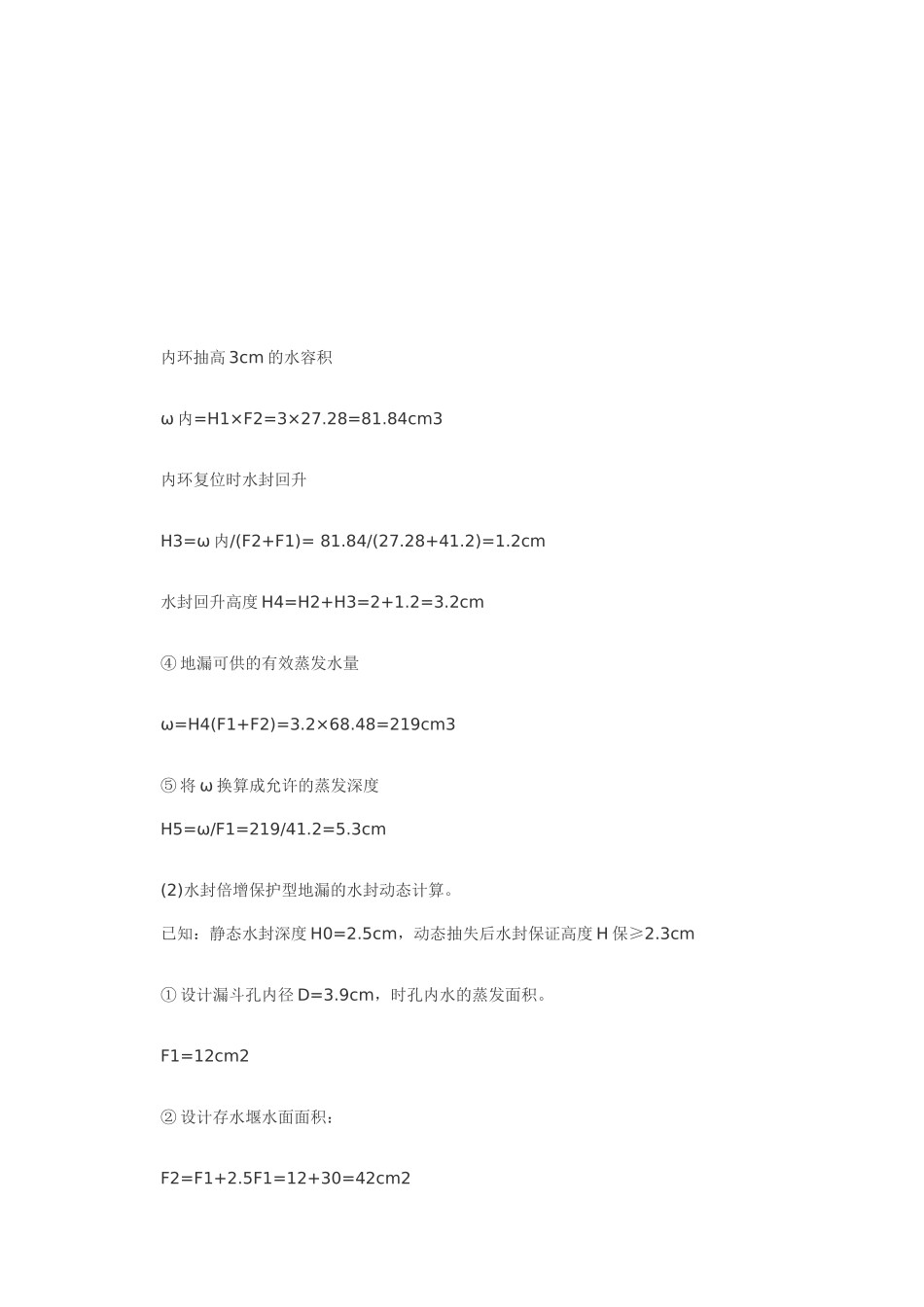

1 同层排水 室内立管同层排水是一种新颖的设计和施工安装工艺，是在钢筋混凝土楼面完工之后，将体型扁薄的横排地漏和管网，在找平层内直接接入立管。坐便器采纳后排水，或将分体水箱隐藏在管廊隔板内为方便管网检修，在淋浴间内设置有防水的检修门主人卫生间内，为浴缸排水管网水封有足够合理的安排，宜将浴缸底部升高至找平层以上。找平层的高度，仅比传统楼面提高 55mm。既解决了传统穿楼排水管网滴漏、清通影响邻居环境卫生问题，又比采纳沉箱埋管节约投资。更换设备及管网维修方面与沉箱埋管方式比较，前者轻便，后者费时费劲。 2 与法律规范之商榷 进展同层排水其难度不在于技术，而是传统观念。从最近《建筑给水排水设计法律规范》(GB50015-2025)(以下简称“新法律规范”)4.5.9 条就可以体会到进展新技术会遇到很多困难和障碍。“新法律规范”41519 条规定:地漏的水封深度，是根据国外法律规范条文制定的。50mm 水封深度是确定重力流排水系统的通气管管径和排水管管径的基础。某些地区试图加设吸气阀，降低水封深度的作法是不妥的。其一吸气阀仅平衡负压，而不能消除正压波动。其二吸气阀阀瓣老化，功能丧失后引起室内环境污染。其三地漏减小水封深度势必减小水封水容积，容易蒸发干涸。稍读文献就会认识到吸气阀能消除负压，置虹吸抽失量近于零。正压无须靠阀件去消除，而是靠“倍增”结构原理，利用管网内能去推动水封增幅。吸气阀阀片老化问题，是技术突破中最为关键的部分，采纳耐磨、防油、致密硅橡胶加抗老化剂等，提高技术性能，老化期达 8~10 年，更换时比家中换灯泡还容易。通过以下计算就可以明白，无论在动态或静态条件下，钟罩式地漏水封安全度都比微抽失的水封保护型地漏差。 3 计算比较 (1)钟罩式地漏的水封动态计算。 已知:静态水封深度 H0=5cm，动态抽失水封 H1=3cm ① 外环水封蒸发面积 F1=Fa-Fb=102-60.8=41.2cm2 其中：Fa=0.785×11.42=102cm2 Fb=0.785×8.82=60.8cm2 ② 内环水封回补水面积 F2=Fc-Fd=52.78-25.5=27.28cm2 其中：Fc=0.785×8.22=52.78cm2 Fd=0.785×5.72=25.5cm2 ③ 水封抽失后回复高度计算 内环抽高 3cm 的水容积 ω 内=H1×F2=3×27.28=81.84cm3 内环复位时水封回升 H3=ω 内/(F2+F1)= 81.84/(27.28+41.2)=1.2cm 水封回升高度 H4=H2+H3=2+1.2=3.2cm ④ 地漏可供的有效蒸发水量 ω=H4(F1+F2)=3.2×68.48=219cm3 ⑤ 将 ω 换算成允许的蒸发深度 H5=ω/F...
