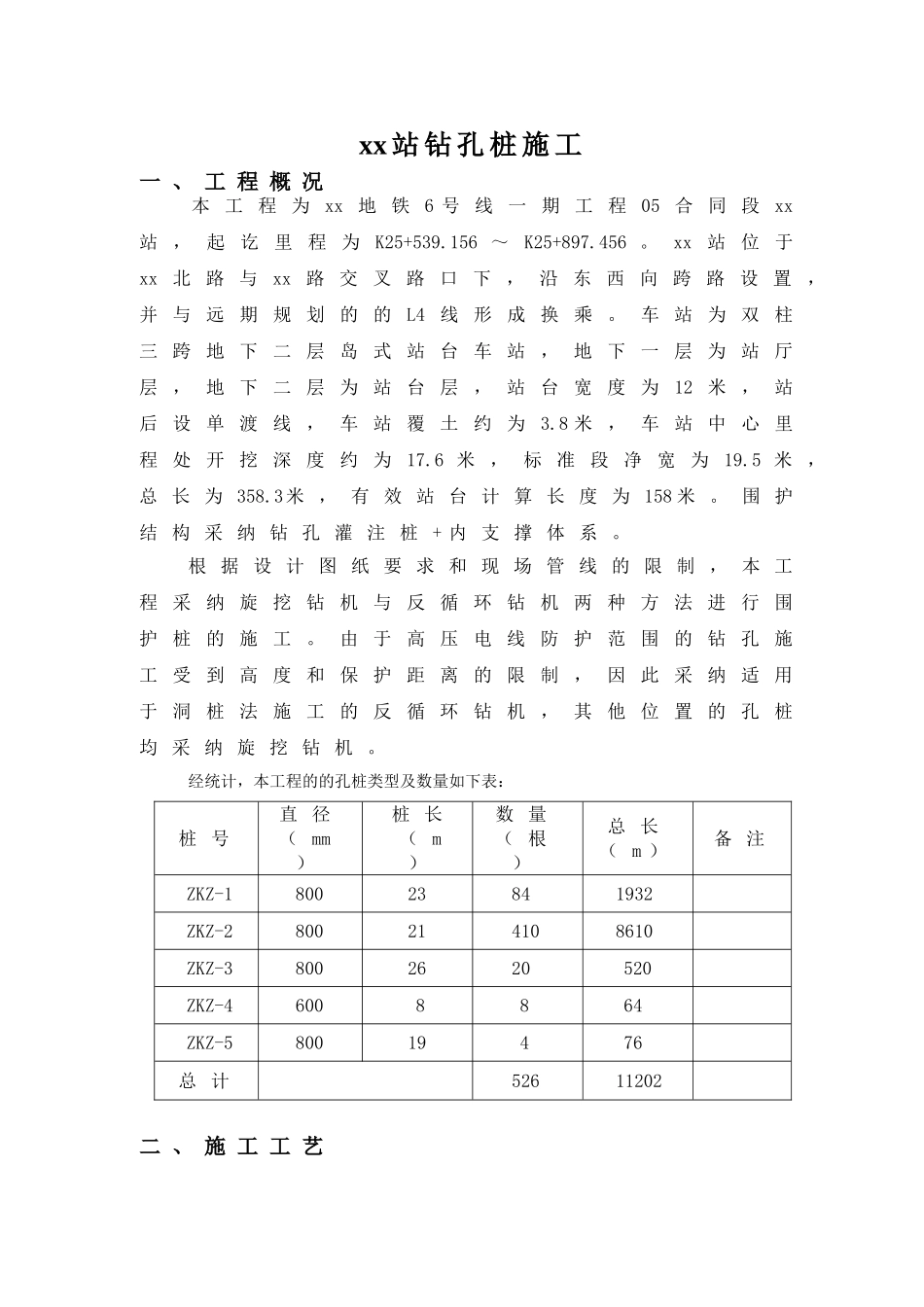

xx 站 钻 孔 桩 施 工一 、 工 程 概 况 本 工 程 为 xx 地 铁 6 号 线 一 期 工 程 05 合 同 段 xx站，起讫里程为K25+539.156 ～K25+897.456 。xx站位于xx 北 路 与 xx 路 交 叉 路 口 下 ， 沿 东 西 向 跨 路 设 置，并 与 远 期 规 划 的 的L4 线 形 成 换 乘 。 车 站 为 双 柱三 跨 地 下 二 层 岛 式 站 台 车 站 ， 地 下 一 层 为 站 厅层 ， 地 下 二 层 为 站 台 层 ， 站 台 宽 度 为12 米 ， 站后 设 单 渡 线 ， 车 站 覆 土 约 为3.8 米 ， 车 站 中 心 里程 处 开 挖 深 度 约 为17.6 米 ， 标 准 段 净 宽 为19.5 米 ，总 长 为 358.3米 ， 有 效 站 台 计 算 长 度 为 158 米 。 围 护结 构 采 纳 钻 孔 灌 注 桩 + 内 支 撑 体 系 。根 据 设 计 图 纸 要 求 和 现 场 管 线 的 限 制 ， 本 工程 采 纳 旋 挖 钻 机 与 反 循 环 钻 机 两 种 方 法 进 行 围护 桩 的 施 工 。 由 于 高 压 电 线 防 护 范 围 的 钻 孔 施工 受 到 高 度 和 保 护 距 离 的 限 制 ， 因 此 采 纳 适 用于 洞 桩 法 施 工 的 反 循 环 钻 机 ， 其 他 位 置 的 孔 桩均 采 纳 旋 挖 钻 机 。经统计，本工程的的孔桩类型及数量如下表：桩 号直 径（ mm）桩 长（ m）数 量（ 根）总 长（ m ）备 注ZKZ-180023841932 ZKZ-2800214108610 ZKZ-38002620520 ZKZ-46008864 ZKZ-580019476 总 计 52611202 二 、 施 工 工 艺根 据 场 区 周 边 环 境 、 本 工 程 特 点 ， 结 合 地 质及 水 文 情 况 及 我 单 位 施 工 经 验 ， 钻 孔 采 纳 隔 桩跳 钻 施 工 ， 一 根 孔 桩 完 成 后 ， 跳 开 2 孔 进 行 下 一根 孔 桩 的 施 工 。 钻 孔 桩 采 纳 人 工 挖 孔 埋 设 钢 护筒 ， 泥 浆 护 壁 施 工 ， 配 备 泥 浆 循 环 系 统 。 泥 浆循 环 池 采 纳 现 场 就 地 挖 坑 围 堰 设 置 泥 浆 循 环 池确 保 场 地 内 的 文 明 施 工 。钢 筋 笼 在 场 地 内 加 工 制 作 ， 汽 车 起 ...
