地铁通风施工方案

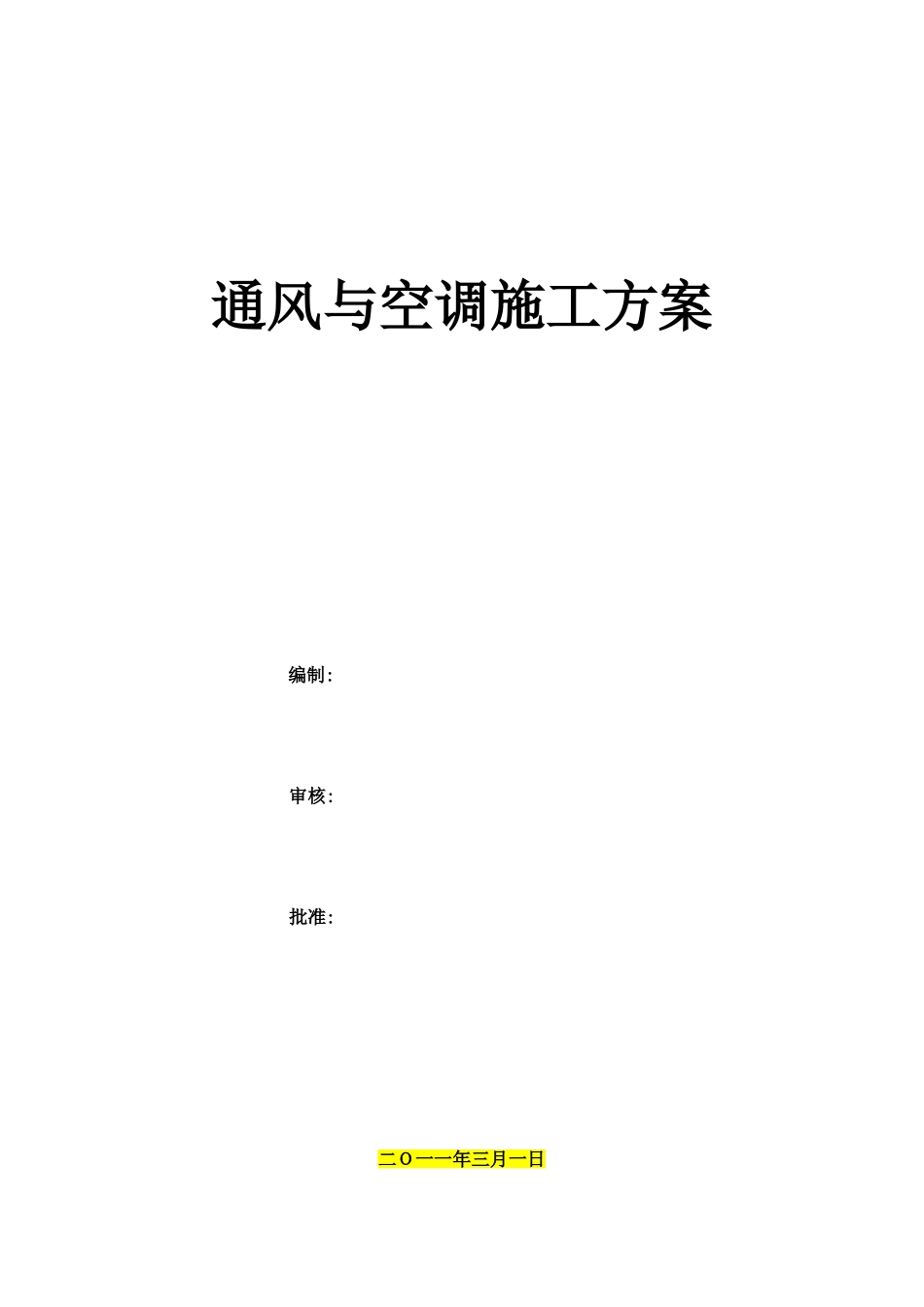

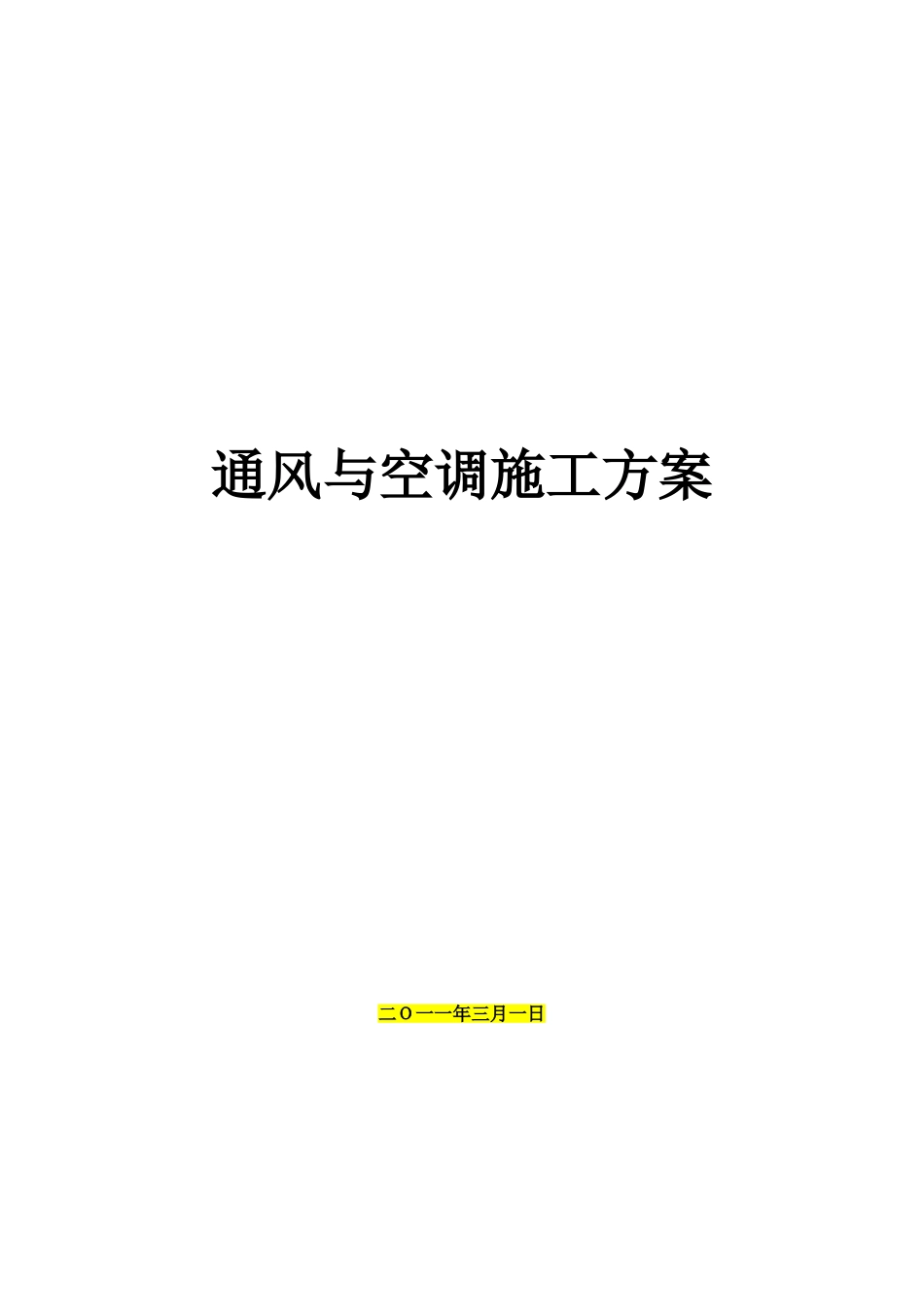

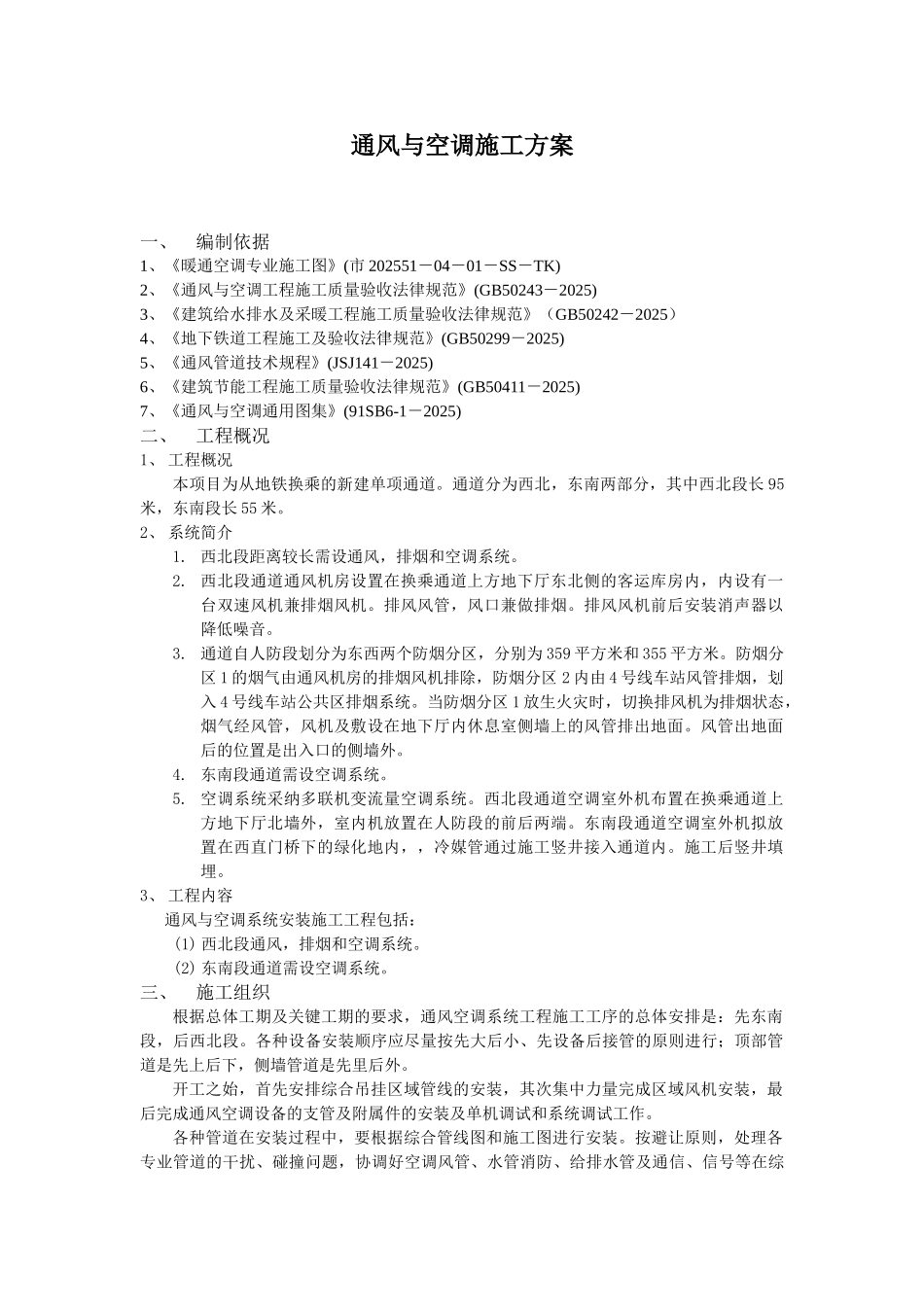

通风与空调施工方案 二Ｏ一一年三月一日 通风与空调施工方案编制: 审核: 批准:二Ｏ一一年三月一日通风与空调施工方案一、编制依据1、《暖通空调专业施工图》(市 202551－04－01－SS－TK)2、《通风与空调工程施工质量验收法律规范》(GB50243－2025)3、《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242－2025）4、《地下铁道工程施工及验收法律规范》(GB50299－2025)5、《通风管道技术规程》(JSJ141－2025)6、《建筑节能工程施工质量验收法律规范》(GB50411－2025) 7、《通风与空调通用图集》(91SB6-1－2025)二、工程概况1、 工程概况本项目为从地铁换乘的新建单项通道。通道分为西北，东南两部分，其中西北段长 95米，东南段长 55 米。2、 系统简介1. 西北段距离较长需设通风，排烟和空调系统。2. 西北段通道通风机房设置在换乘通道上方地下厅东北侧的客运库房内，内设有一台双速风机兼排烟风机。排风风管，风口兼做排烟。排风风机前后安装消声器以降低噪音。3. 通道自人防段划分为东西两个防烟分区，分别为 359 平方米和 355 平方米。防烟分区 1 的烟气由通风机房的排烟风机排除，防烟分区 2 内由 4 号线车站风管排烟，划入 4 号线车站公共区排烟系统。当防烟分区 1 放生火灾时，切换排风机为排烟状态，烟气经风管，风机及敷设在地下厅内休息室侧墙上的风管排出地面。风管出地面后的位置是出入口的侧墙外。4. 东南段通道需设空调系统。5. 空调系统采纳多联机变流量空调系统。西北段通道空调室外机布置在换乘通道上方地下厅北墙外，室内机放置在人防段的前后两端。东南段通道空调室外机拟放置在西直门桥下的绿化地内，，冷媒管通过施工竖井接入通道内。施工后竖井填埋。3、 工程内容通风与空调系统安装施工工程包括：(1) 西北段通风，排烟和空调系统。(2) 东南段通道需设空调系统。三、施工组织根据总体工期及关键工期的要求，通风空调系统工程施工工序的总体安排是：先东南段，后西北段。各种设备安装顺序应尽量按先大后小、先设备后接管的原则进行；顶部管道是先上后下，侧墙管道是先里后外。开工之始，首先安排综合吊挂区域管线的安装，其次集中力量完成区域风机安装，最后完成通风空调设备的支管及附属件的安装及单机调试和系统调试工作。各种管道在安装过程中，要根据综合管线图和施工图进行安装。按避让原则，处理各专业管道的干扰、碰撞问题，协调好空调风管、水管消防、给排水管及通信、信号等在...
