垃圾焚烧发电厂余热锅炉水压试验方案VIP专享

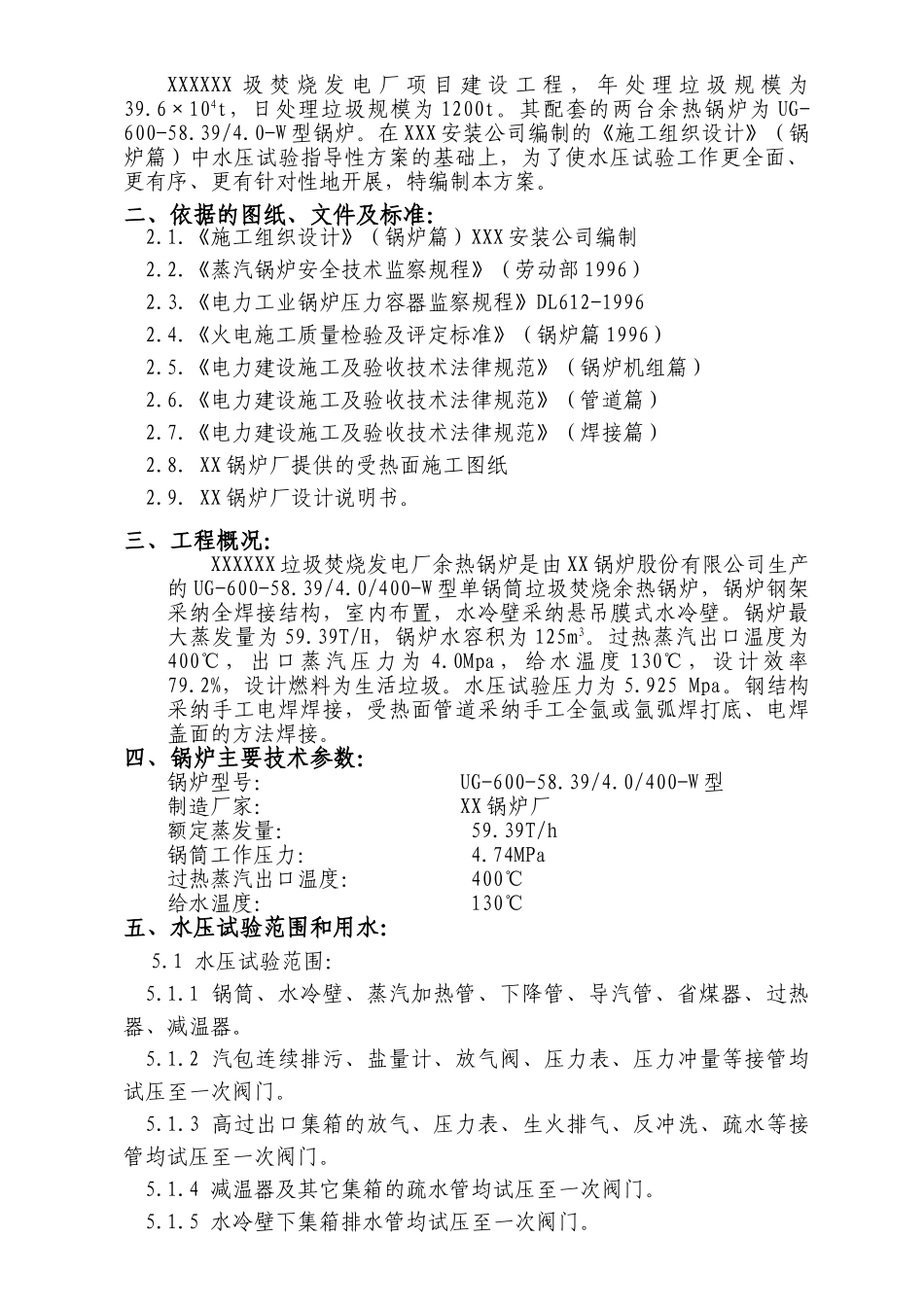

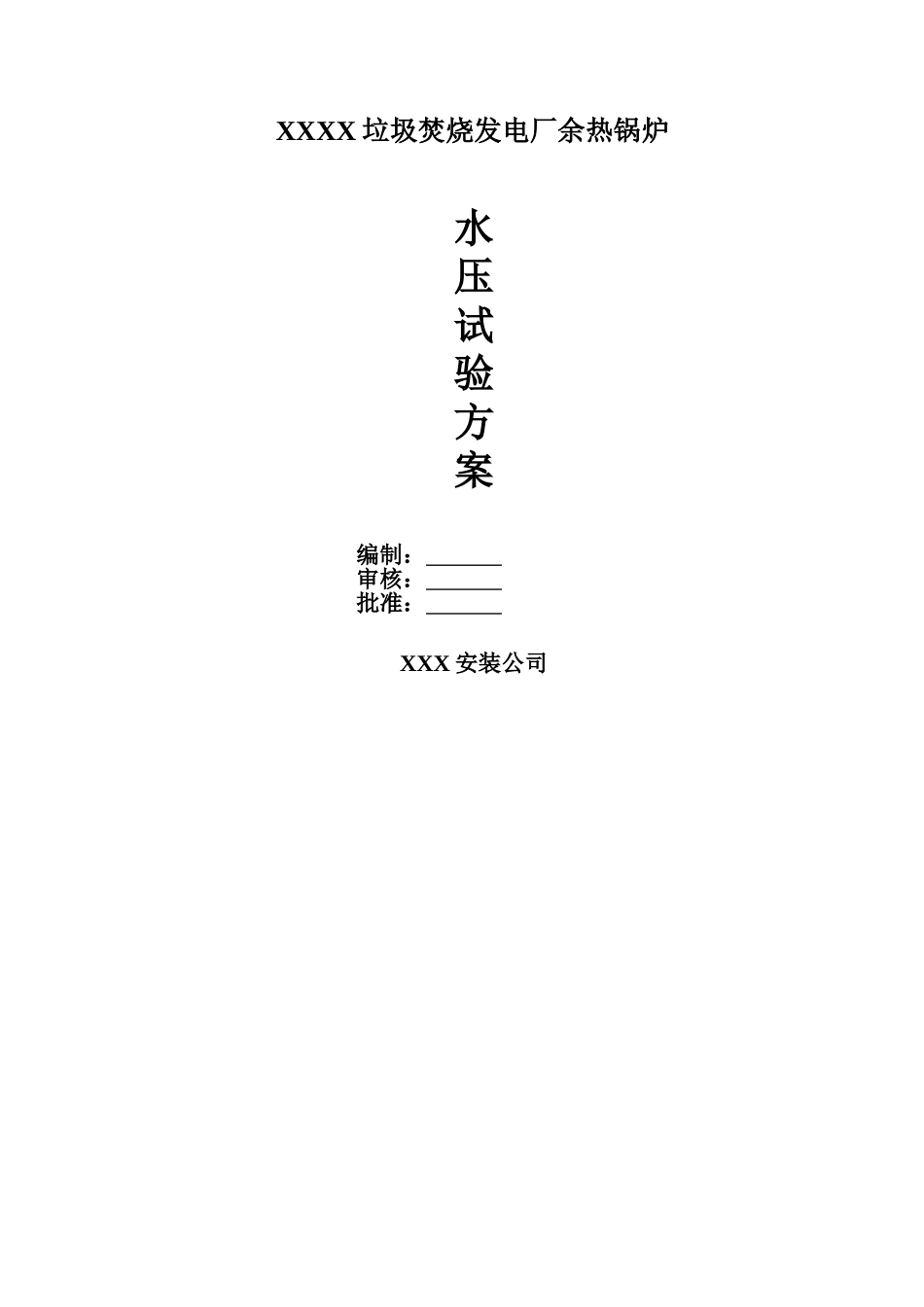

XXXX 垃圾焚烧发电厂余热锅炉水压试验方案编制： 审核： 批准： XXX 安装公司 目 录1. 编制……………………………………………………………………32. 依据的图纸、文件及标准……………………………………………33. 工程概况………………………………………………………………34. 锅炉主要技术参数………………………………………………45. 水压试验范围和用水 …………………………………………46. 水压试验技术条件……………………………………………………6 7. 水压试验前具备的条件…………………………………………………68．试压步骤.………………………………………………….………79．水压试验合格标准..……………………………………………..1010.作业人员的职责、分工和权限……………………………………1011.相关管路强度计算.………………………………………………1012. 安全文明施施…………………………………………………………1213.附录……………………………………………………………13锅炉本体水压试验方案一、 编制说明：XXXXXX 圾 焚 烧 发 电 厂 项 目 建 设 工 程 ， 年 处 理 垃 圾 规 模 为39.6×104t，日处理垃圾规模为 1200t。其配套的两台余热锅炉为 UG-600-58.39/4.0-W 型锅炉。在 XXX 安装公司编制的《施工组织设计》（锅炉篇）中水压试验指导性方案的基础上，为了使水压试验工作更全面、更有序、更有针对性地开展，特编制本方案。二、依据的图纸、文件及标准：2.1.《施工组织设计》（锅炉篇）XXX 安装公司编制2.2.《蒸汽锅炉安全技术监察规程》（劳动部 1996）2.3.《电力工业锅炉压力容器监察规程》DL612-19962.4.《火电施工质量检验及评定标准》（锅炉篇 1996）2.5.《电力建设施工及验收技术法律规范》（锅炉机组篇）2.6.《电力建设施工及验收技术法律规范》（管道篇）2.7.《电力建设施工及验收技术法律规范》（焊接篇）2.8. XX 锅炉厂提供的受热面施工图纸2.9. XX 锅炉厂设计说明书。三、工程概况：XXXXXX 垃圾焚烧发电厂余热锅炉是由 XX 锅炉股份有限公司生产的 UG-600-58.39/4.0/400-W 型单锅筒垃圾焚烧余热锅炉，锅炉钢架采纳全焊接结构，室内布置，水冷壁采纳悬吊膜式水冷壁。锅炉最大蒸发量为 59.39T/H，锅炉水容积为 125m3。过热蒸汽出口温度为400℃ ， 出 口 蒸 汽 压 力 为 4.0Mpa ， 给 水 温 度 130℃ ， 设 计 效 ...
