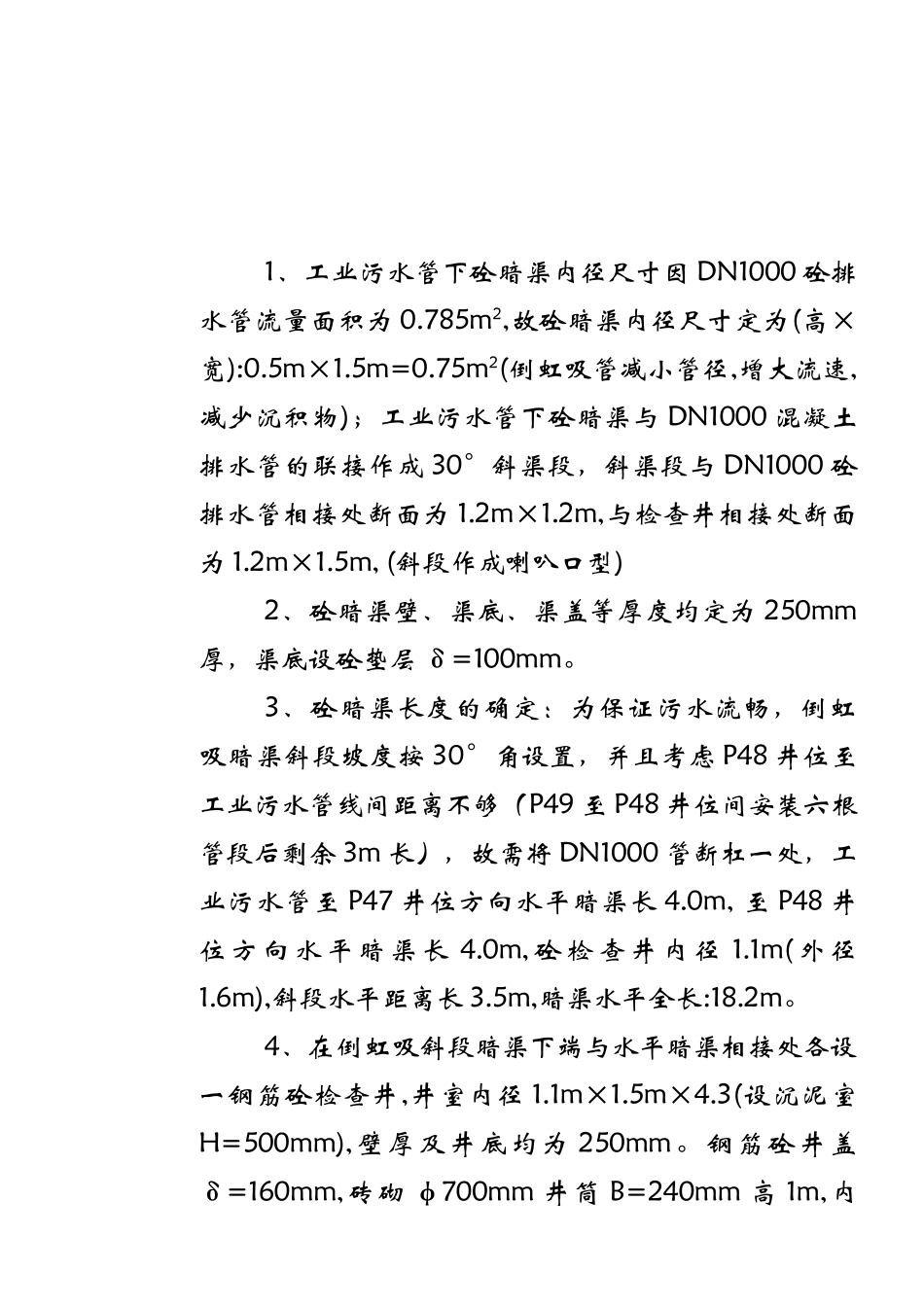

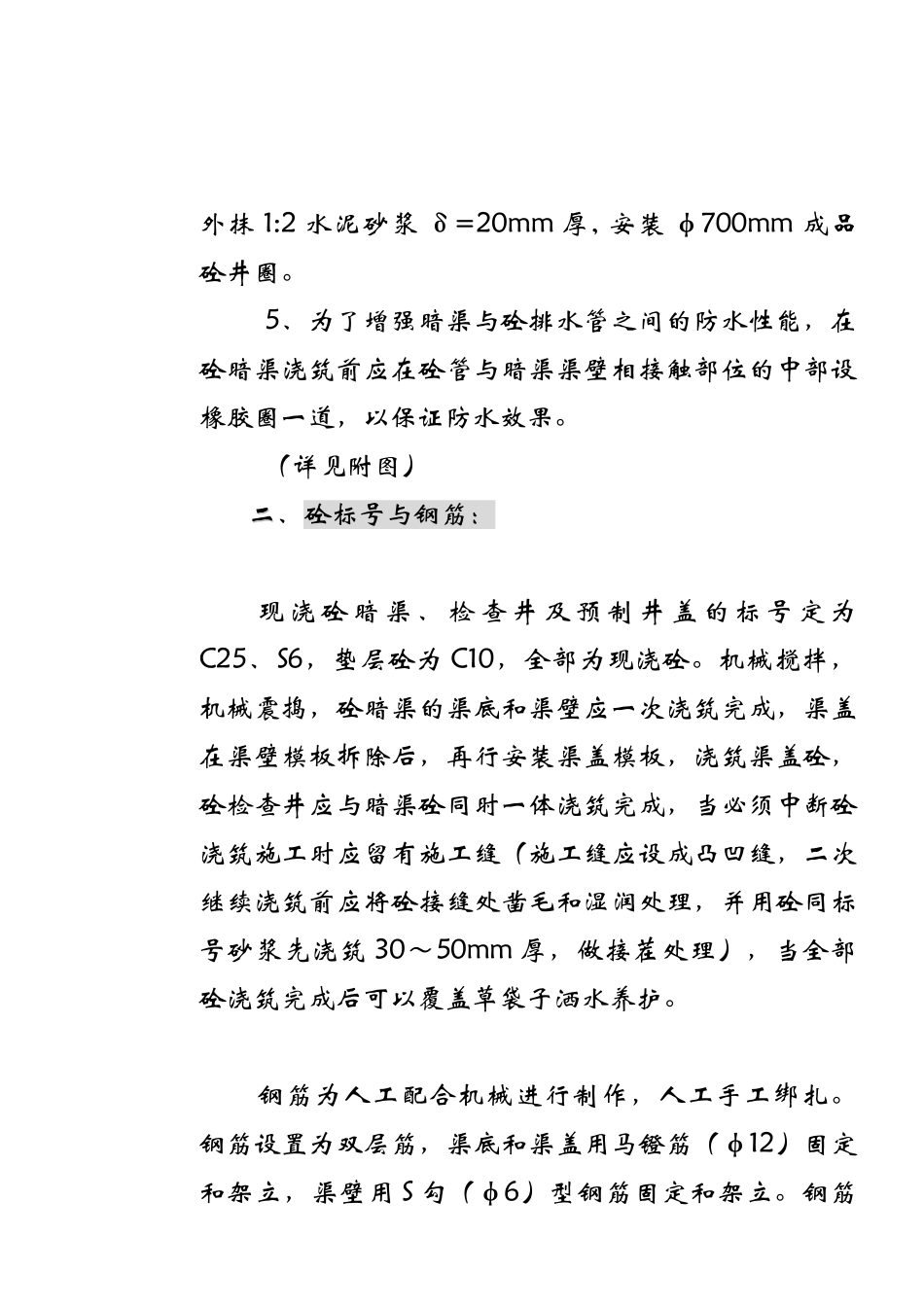

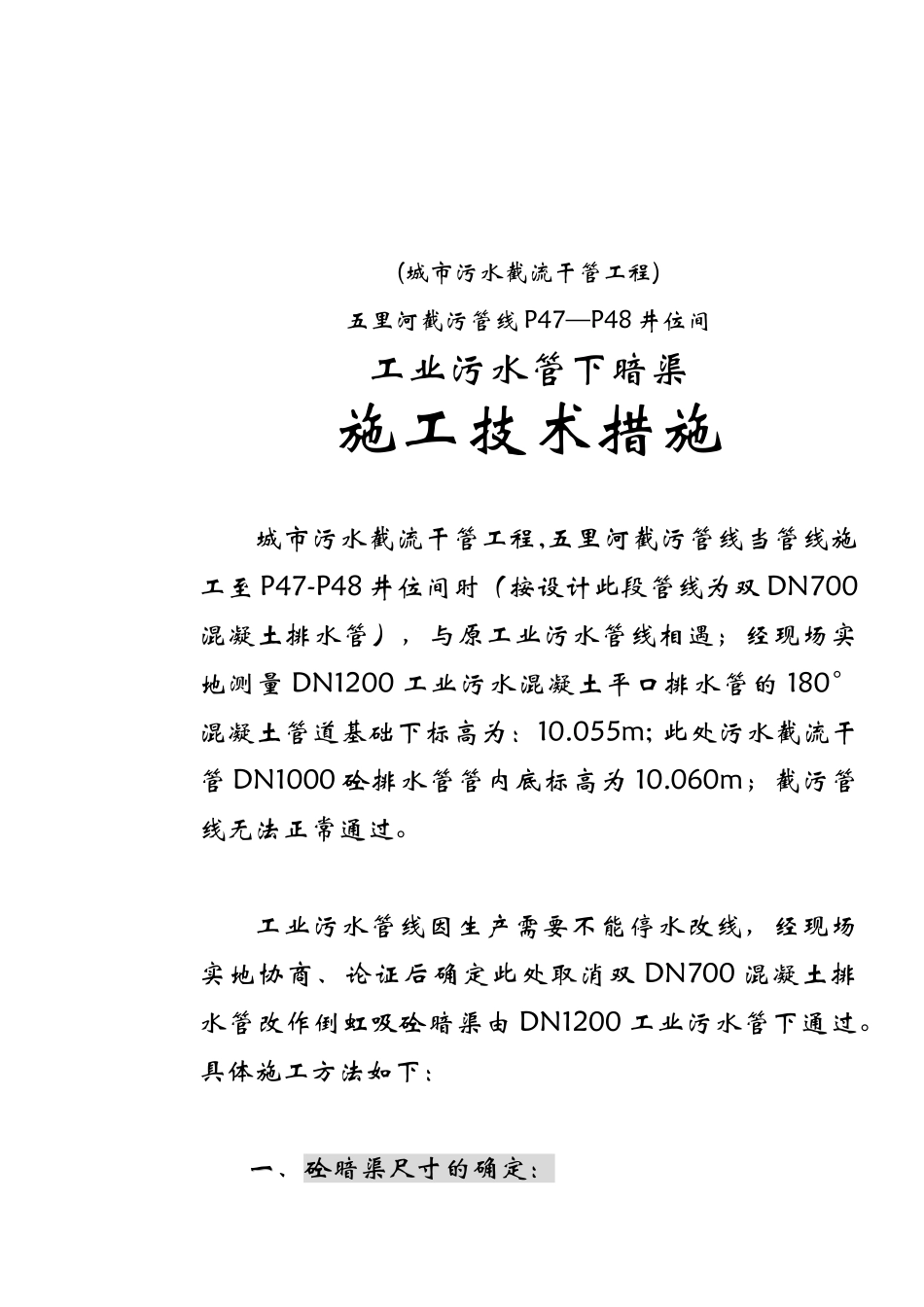

(城市污水截流干管工程)五里河截污管线 P47—P48 井位间工业污水管下暗渠施工技术措施城市污水截流干管工程,五里河截污管线当管线施工至 P47-P48 井位间时（按设计此段管线为双 DN700混凝土排水管），与原工业污水管线相遇；经现场实地测量 DN1200 工业污水混凝土平口排水管的 180°混凝土管道基础下标高为：10.055m; 此处污水截流干管 DN1000 砼排水管管内底标高为 10.060m；截污管线无法正常通过。工业污水管线因生产需要不能停水改线，经现场实地协商、论证后确定此处取消双 DN700 混凝土排水管改作倒虹吸砼暗渠由 DN1200 工业污水管下通过。具体施工方法如下：一一、砼暗渠尺寸的确定：1、工业污水管下砼暗渠内径尺寸因 DN1000 砼排水管流量面积为 0.785m2,故砼暗渠内径尺寸定为(高×宽):0.5m×1.5m=0.75m2(倒虹吸管减小管径,增大流速,减少沉积物)；工业污水管下砼暗渠与 DN1000 混凝土排水管的联接作成 30°斜渠段，斜渠段与 DN1000 砼排水管相接处断面为 1.2m×1.2m,与检查井相接处断面为 1.2m×1.5m, (斜段作成喇叭口型)2、砼暗渠壁、渠底、渠盖等厚度均定为 250mm厚，渠底设砼垫层 δ=100mm。3、砼暗渠长度的确定：为保证污水流畅，倒虹吸暗渠斜段坡度按 30°角设置，并且考虑 P48 井位至工业污水管线间距离不够（P49 至 P48 井位间安装六根管段后剩余 3m 长），故需将 DN1000 管断杠一处，工业污水管至 P47 井位方向水平暗渠长 4.0m, 至 P48 井位方向水平暗渠长 4.0m, 砼检查井内径 1.1m( 外径1.6m),斜段水平距离长 3.5m,暗渠水平全长:18.2m。4、在倒虹吸斜段暗渠下端与水平暗渠相接处各设一钢筋砼检查井,井室内径 1.1m×1.5m×4.3(设沉泥室H=500mm),壁厚及井底均为 250mm。钢筋砼井盖δ=160mm,砖砌 φ700mm 井筒 B=240mm 高 1m,内外抹 1:2 水泥砂浆 δ=20mm 厚, 安装 φ700mm 成品砼井圈。5、为了增强暗渠与砼排水管之间的防水性能，在砼暗渠浇筑前应在砼管与暗渠渠壁相接触部位的中部设橡胶圈一道，以保证防水效果。（详见附图）二二、砼标号与钢筋：现浇砼暗渠、检查井及预制井盖的标号定为C25、S6，垫层砼为 C10，全部为现浇砼。机械搅拌，机械震捣，砼暗渠的渠底和渠壁应一次浇筑完成，渠盖在渠壁模板拆除后，再行安装渠盖模板，浇筑渠盖砼，砼检查井应与暗渠砼同时一体浇筑完成，当必须中断砼浇筑施工时应留有施工缝（施工缝应设成凸凹缝，二次继续浇筑前应将砼...
