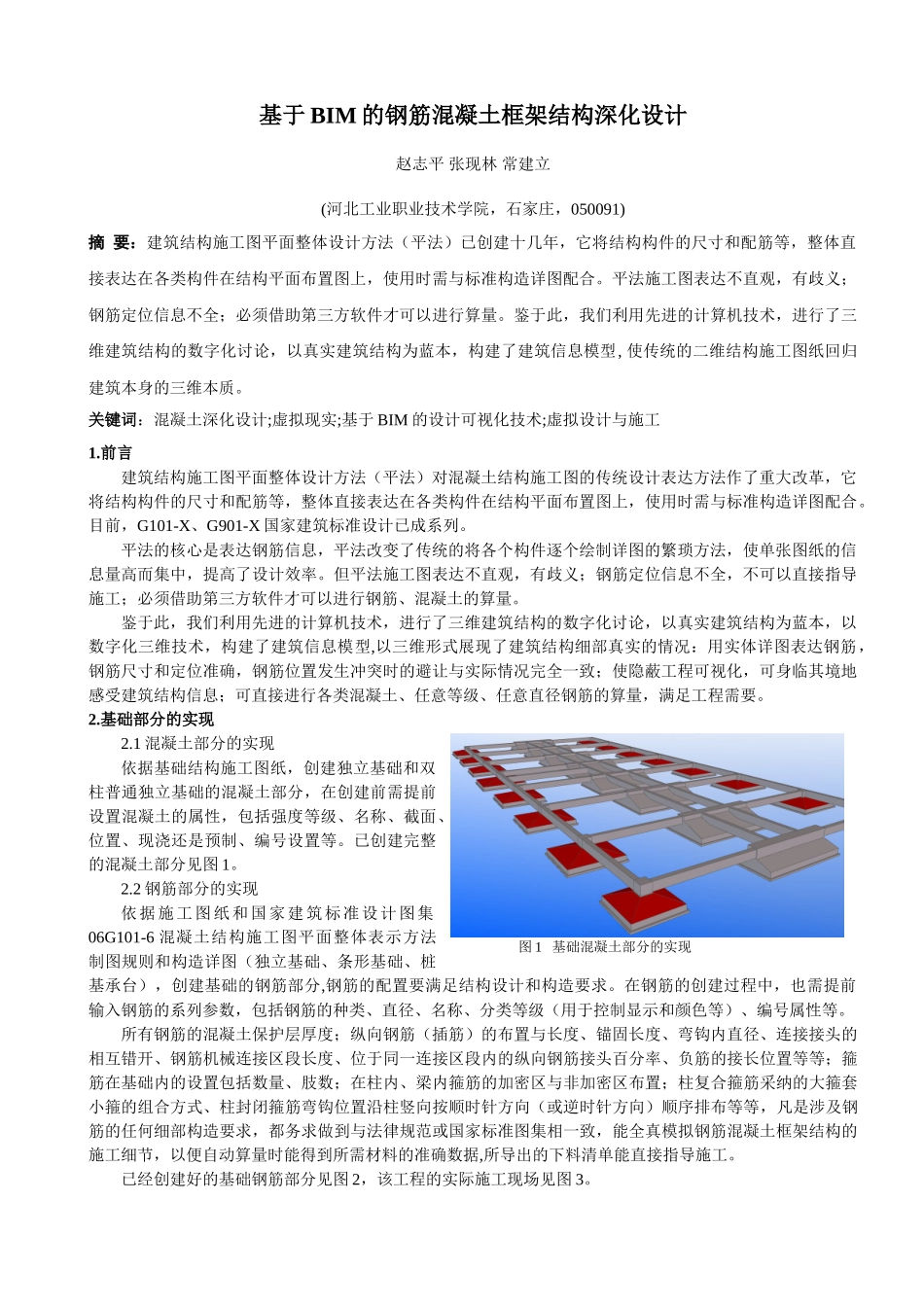

基于BIM的钢筋混凝土框架结构深化设计

基于 BIM 的钢筋混凝土框架结构深化设计赵志平 张现林 常建立(河北工业职业技术学院，石家庄，050091)摘 要：建筑结构施工图平面整体设计方法（平法）已创建十几年，它将结构构件的尺寸和配筋等，整体直接表达在各类构件在结构平面布置图上，使用时需与标准构造详图配合。平法施工图表达不直观，有歧义；钢筋定位信息不全；必须借助第三方软件才可以进行算量。鉴于此，我们利用先进的计算机技术，进行了三维建筑结构的数字化讨论，以真实建筑结构为蓝本，构建了建筑信息模型, 使传统的二维结构施工图纸回归建筑本身的三维本质。关键词：混凝土深化设计;虚拟现实;基于 BIM 的设计可视化技术;虚拟设计与施工1.前言建筑结构施工图平面整体设计方法（平法）对混凝土结构施工图的传统设计表达方法作了重大改革，它将结构构件的尺寸和配筋等，整体直接表达在各类构件在结构平面布置图上，使用时需与标准构造详图配合。目前，G101-X、G901-X 国家建筑标准设计已成系列。平法的核心是表达钢筋信息，平法改变了传统的将各个构件逐个绘制详图的繁琐方法，使单张图纸的信息量高而集中，提高了设计效率。但平法施工图表达不直观，有歧义；钢筋定位信息不全，不可以直接指导施工；必须借助第三方软件才可以进行钢筋、混凝土的算量。鉴于此，我们利用先进的计算机技术，进行了三维建筑结构的数字化讨论，以真实建筑结构为蓝本，以数字化三维技术，构建了建筑信息模型,以三维形式展现了建筑结构细部真实的情况：用实体详图表达钢筋，钢筋尺寸和定位准确，钢筋位置发生冲突时的避让与实际情况完全一致；使隐蔽工程可视化，可身临其境地感受建筑结构信息；可直接进行各类混凝土、任意等级、任意直径钢筋的算量，满足工程需要。2.基础部分的实现2.1 混凝土部分的实现依据基础结构施工图纸，创建独立基础和双柱普通独立基础的混凝土部分，在创建前需提前设置混凝土的属性，包括强度等级、名称、截面、位置、现浇还是预制、编号设置等。已创建完整的混凝土部分见图 1。2.2 钢筋部分的实现依据施工图纸和国家建筑标准设计图集06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台），创建基础的钢筋部分,钢筋的配置要满足结构设计和构造要求。在钢筋的创建过程中，也需提前输入钢筋的系列参数，包括钢筋的种类、直径、名称、分类等级（用于控制显示和颜色等）、编号属性等。所有钢筋的混凝土保护层厚度；纵向钢筋（...
