基于web的矢量和栅格数据显示方法研究VIP专享

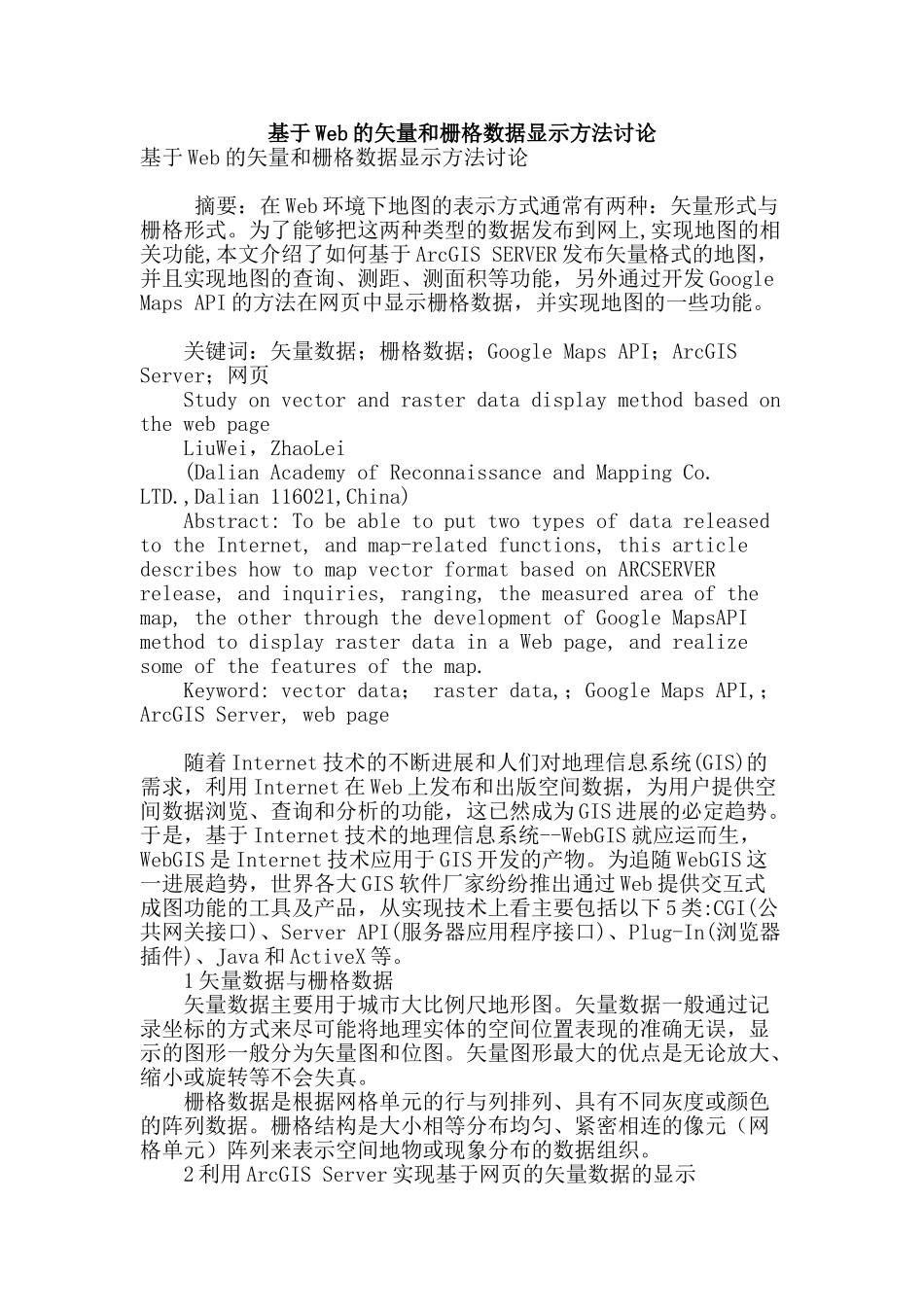

基于 Web 的矢量和栅格数据显示方法讨论基于 Web 的矢量和栅格数据显示方法讨论 摘要：在 Web 环境下地图的表示方式通常有两种：矢量形式与栅格形式。为了能够把这两种类型的数据发布到网上,实现地图的相关功能,本文介绍了如何基于 ArcGIS SERVER 发布矢量格式的地图，并且实现地图的查询、测距、测面积等功能，另外通过开发 Google Maps API 的方法在网页中显示栅格数据，并实现地图的一些功能。 关键词：矢量数据；栅格数据；Google Maps API；ArcGIS Server；网页 Study on vector and raster data display method based on the web page LiuWei，ZhaoLei (Dalian Academy of Reconnaissance and Mapping Co. LTD.,Dalian 116021,China) Abstract: To be able to put two types of data released to the Internet, and map-related functions, this article describes how to map vector format based on ARCSERVER release, and inquiries, ranging, the measured area of the map, the other through the development of Google MapsAPI method to display raster data in a Web page, and realize some of the features of the map. Keyword: vector data； raster data,；Google Maps API,；ArcGIS Server, web page 随着 Internet 技术的不断进展和人们对地理信息系统(GIS)的需求，利用 Internet 在 Web 上发布和出版空间数据，为用户提供空间数据浏览、查询和分析的功能，这已然成为 GIS 进展的必定趋势。于是，基于 Internet 技术的地理信息系统--WebGIS 就应运而生，WebGIS 是 Internet 技术应用于 GIS 开发的产物。为追随 WebGIS 这一进展趋势，世界各大 GIS 软件厂家纷纷推出通过 Web 提供交互式成图功能的工具及产品，从实现技术上看主要包括以下 5 类:CGI(公共网关接口)、Server API(服务器应用程序接口)、Plug-In(浏览器插件)、Java 和 ActiveX 等。 1 矢量数据与栅格数据 矢量数据主要用于城市大比例尺地形图。矢量数据一般通过记录坐标的方式来尽可能将地理实体的空间位置表现的准确无误，显示的图形一般分为矢量图和位图。矢量图形最大的优点是无论放大、缩小或旋转等不会失真。 栅格数据是根据网格单元的行与列排列、具有不同灰度或颜色的阵列数据。栅格结构是大小相...
