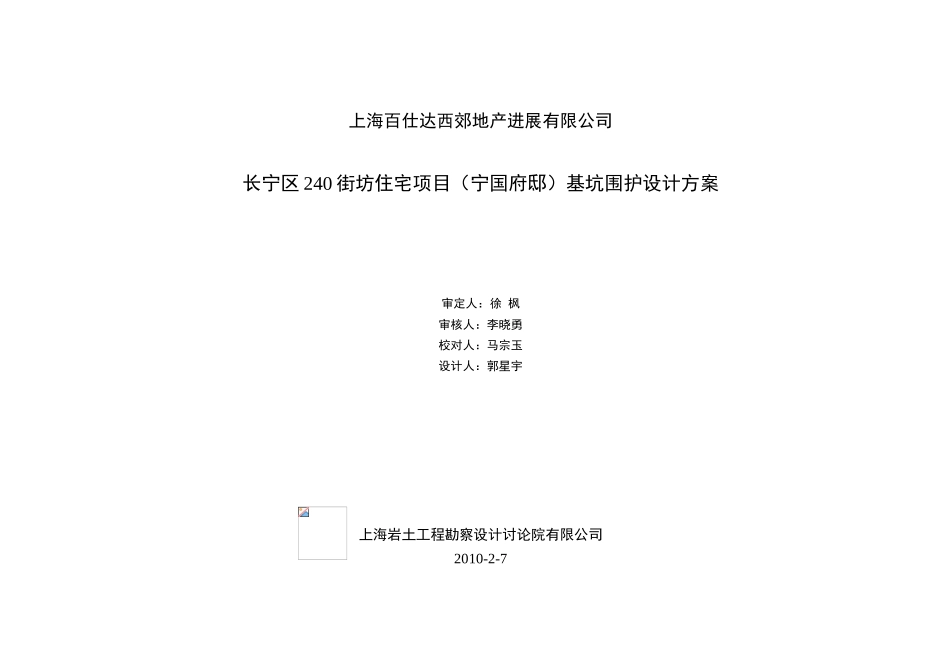

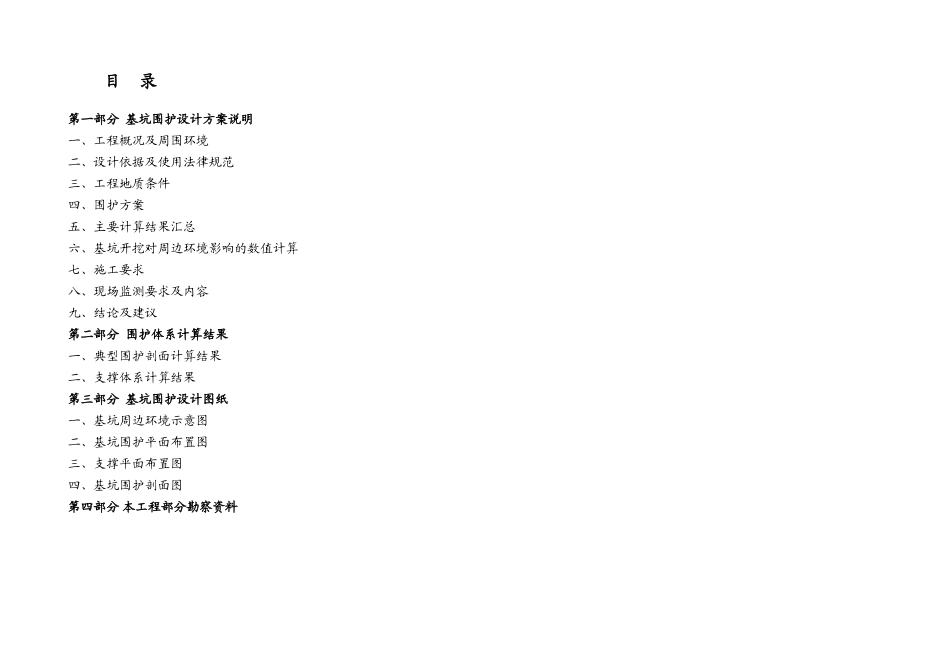

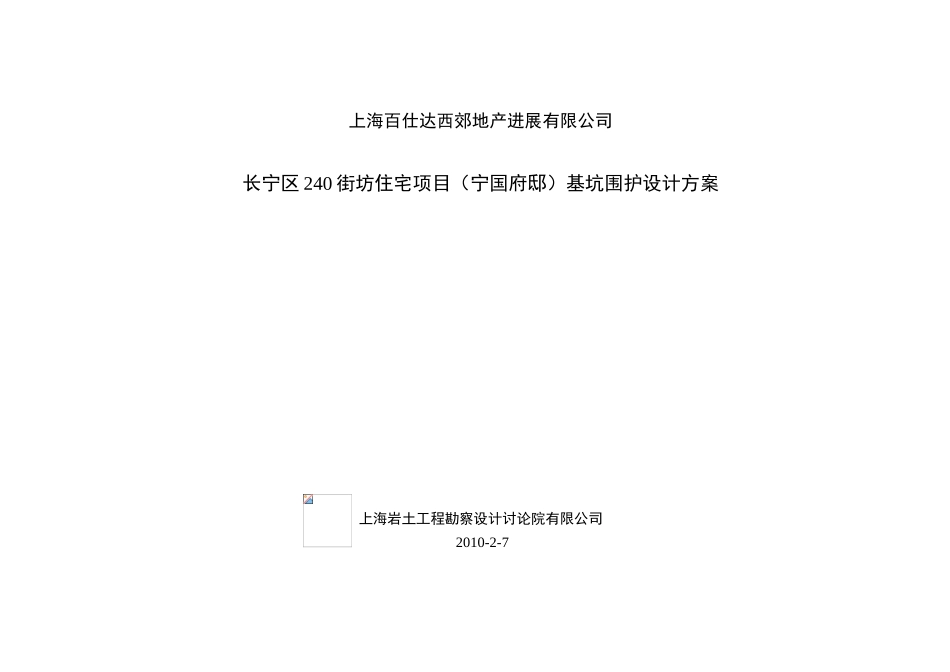

上海百仕达西郊地产进展有限公司长宁区 240 街坊住宅项目（宁国府邸）基坑围护设计方案 上海岩土工程勘察设计讨论院有限公司2010-2-7上海百仕达西郊地产进展有限公司长宁区 240 街坊住宅项目（宁国府邸）基坑围护设计方案 审定人：徐 枫审核人：李晓勇校对人：马宗玉设计人：郭星宇上海岩土工程勘察设计讨论院有限公司2010-2-7 目 录第一部分 基坑围护设计方案说明一、工程概况及周围环境二、设计依据及使用法律规范三、工程地质条件四、围护方案五、主要计算结果汇总六、基坑开挖对周边环境影响的数值计算七、施工要求八、现场监测要求及内容九、结论及建议第二部分 围护体系计算结果一、典型围护剖面计算结果二、支撑体系计算结果第三部分 基坑围护设计图纸一、基坑周边环境示意图二、基坑围护平面布置图三、支撑平面布置图四、基坑围护剖面图第四部分 本工程部分勘察资料第一部分 基坑围护设计方案说明一、工程概况及周围环境（一）一般概况：1、 项目名称：长宁区 240 街坊住宅项目－宁国府邸2、 项目位置：青溪路、可乐东路3、 建设单位：上海百仕达西郊地产进展有限公司4、 设计单位：中建国际（深圳）设计顾问有限公司5、 勘察单位：上海岩土工程勘察设计讨论院有限公司（二）结构概况：1、主体建筑：12 幢三层别墅，以及整体地下车库；2、地下设置：一层地下室；3、基础形式：筏板+承台梁+预应力混凝土空心方桩；4、基坑开挖面积：约为 10000m2；5、基坑周长：约 440m；6、基坑开挖深度：本工程±0.00=+4.05，场地平均绝对标高为+3.60，相对标高-0.45，地下车库底板顶标高为-5.60，板厚 300mm，地下室外墙下设条形承台梁，截面尺寸为 800mm×800mm。垫层厚度为 100mm，地下车库基坑开挖深度 6.05m，由于目前积水井、电梯井等局部深坑图纸尚未提供，本次方案未考虑坑边局部深坑围护措施。（三）周围环境概况：本工程基坑位于青溪路、可乐东路以及野奴泾包围的三角形地块内，基坑外侧 18米范围内无建筑物分布，基坑开挖主要保护对象为：（1）青溪路、可乐东路及其地下管线的安全；（2）野奴泾护岸的安全。北侧地下车库外墙距离红线最近约 3.0m，红线外是可乐东路，路宽约 16.0m，道路下主要分布有三条地下管线，具体情况如下表所示。表 1.1 基坑北侧地下管线分布一览表管线名称直径埋深（m）地下结构基础外边备注（mm）线与地下管线最近距离（m）天然气3000.866.5低压配水5001.3016.0/信息/1.0517.5九孔东...
