基坑护坡工程施工组织设计方案

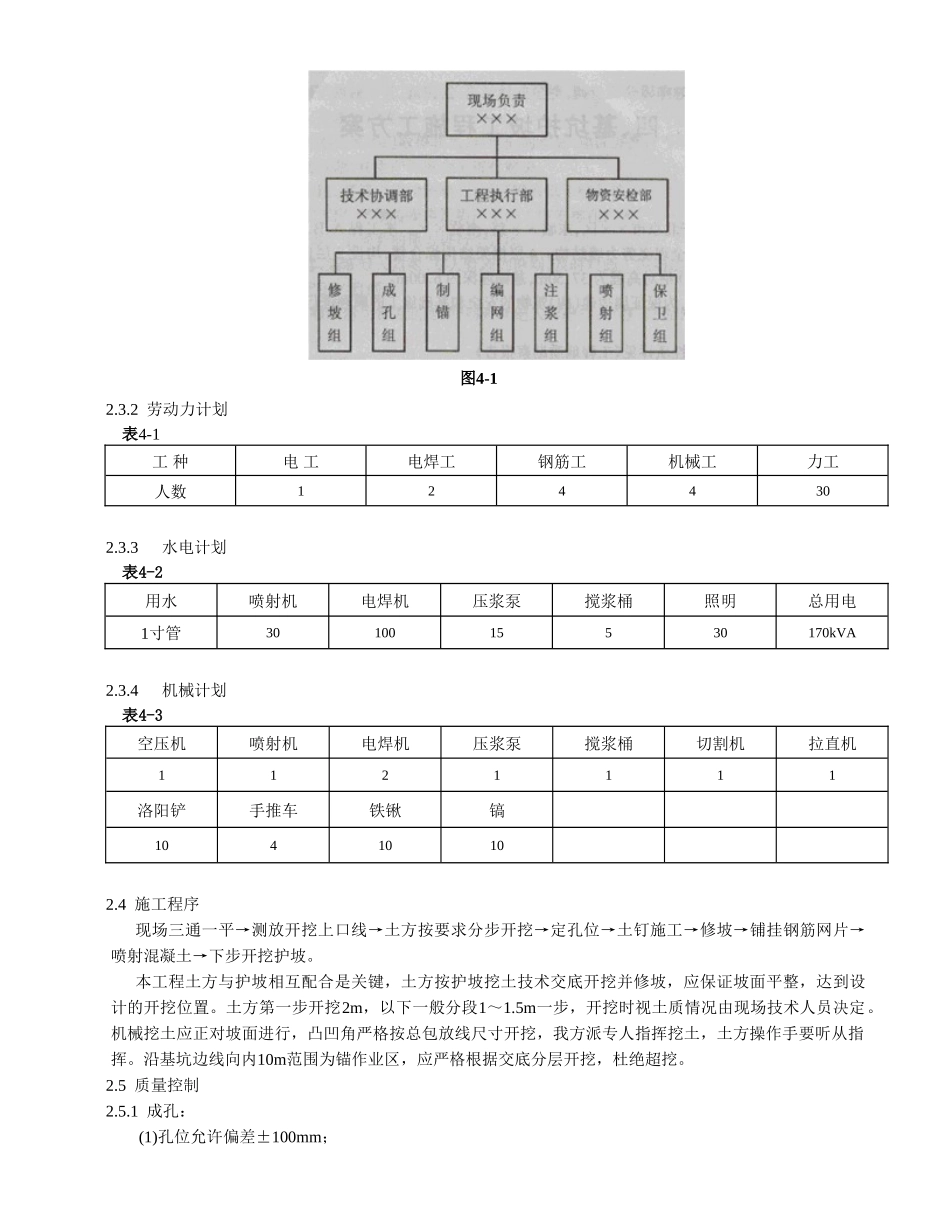

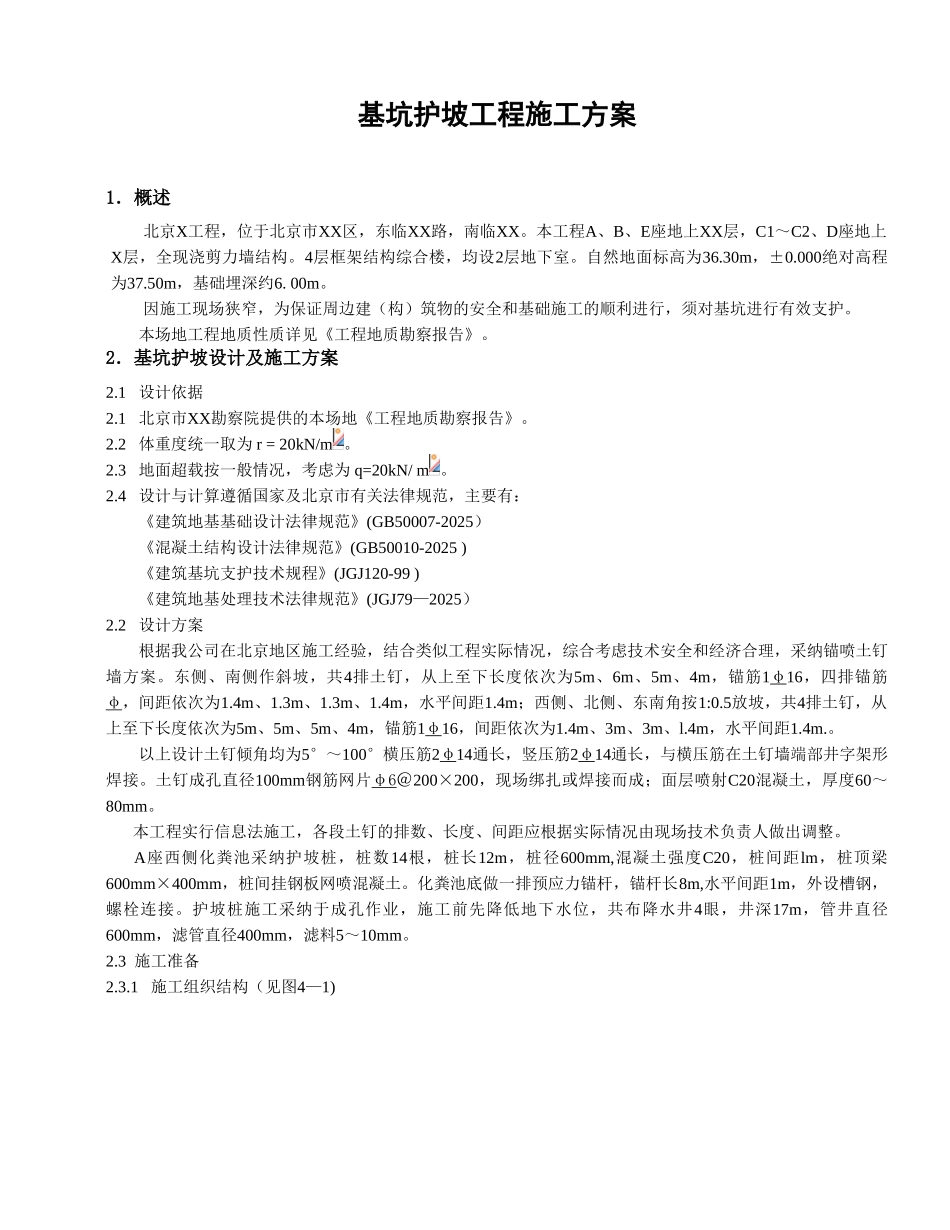

基坑护坡工程施工方案1．概述北京X工程，位于北京市XX区，东临XX路，南临XX。本工程A、B、E座地上XX层，C1～C2、D座地上X层，全现浇剪力墙结构。4层框架结构综合楼，均设2层地下室。自然地面标高为36.30m，±0.000绝对高程为37.50m，基础埋深约6. 00m。因施工现场狭窄，为保证周边建（构）筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。本场地工程地质性质详见《工程地质勘察报告》。2．基坑护坡设计及施工方案2.1 设计依据2.1 北京市XX勘察院提供的本场地《工程地质勘察报告》。2.2 体重度统一取为 r = 20kN/m 。2.3 地面超载按一般情况，考虑为 q=20kN/ m 。2.4 设计与计算遵循国家及北京市有关法律规范，主要有：《建筑地基基础设计法律规范》(GB50007-2025）《混凝土结构设计法律规范》(GB50010-2025 )《建筑基坑支护技术规程》(JGJ120-99 )《建筑地基处理技术法律规范》(JGJ79—2025）2.2 设计方案根据我公司在北京地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采纳锚喷土钉墙方案。东侧、南侧作斜坡，共4排土钉，从上至下长度依次为5m、6m、5m、4m，锚筋1φ16，四排锚筋φ，间距依次为1.4m、1.3m、1.3m、1.4m，水平间距1.4m；西侧、北侧、东南角按1:0.5放坡，共4排土钉，从上至下长度依次为5m、5m、5m、4m，锚筋1φ16，间距依次为1.4m、3m、3m、l.4m，水平间距1.4m.。以上设计土钉倾角均为5°～100°横压筋2φ14通长，竖压筋2φ14通长，与横压筋在土钉墙端部井字架形焊接。土钉成孔直径100mm钢筋网片φ 6 ＠200×200，现场绑扎或焊接而成；面层喷射C20混凝土，厚度60～80mm。本工程实行信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人做出调整。A座西侧化粪池采纳护坡桩，桩数14根，桩长12m，桩径600mm,混凝土强度C20，桩间距lm，桩顶梁600mm×400mm，桩间挂钢板网喷混凝土。化粪池底做一排预应力锚杆，锚杆长8m,水平间距1m，外设槽钢，螺栓连接。护坡桩施工采纳于成孔作业，施工前先降低地下水位，共布降水井4眼，井深17m，管井直径600mm，滤管直径400mm，滤料5～10mm。2.3 施工准备2.3.1 施工组织结构（见图4—1) 图4-12.3.2 劳动力计划表4-1工 种电 工电焊工钢筋工机械工力工人数1244302.3.3水电计划表4-2用水喷射机电焊机压浆泵搅浆桶照明总用电1寸管3010015530170kVA2.3.4机械计划表4-3空压机喷射机电焊机压浆泵搅浆桶切割机拉直机1121111洛阳铲手推车...
