基坑维护工程施组

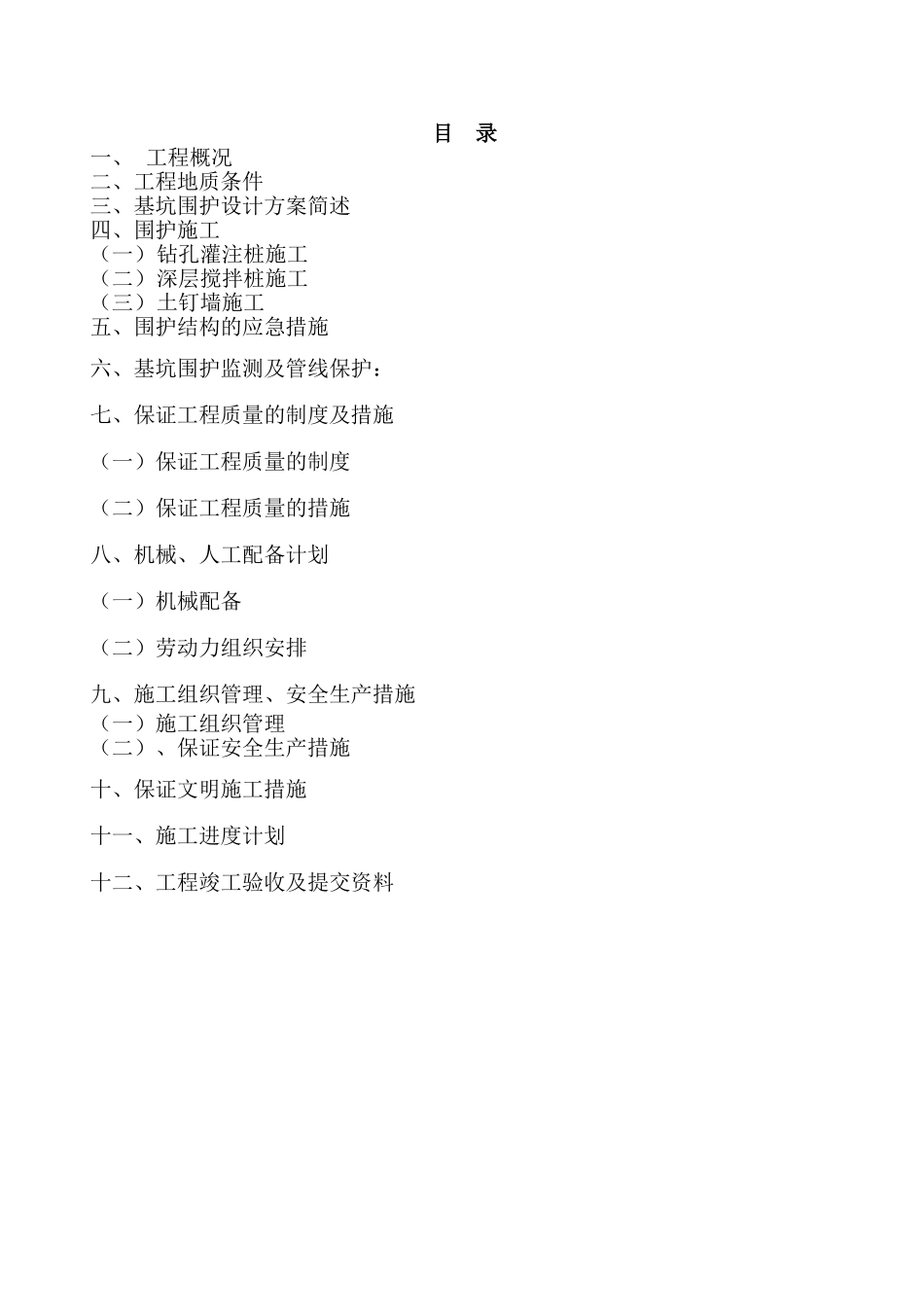

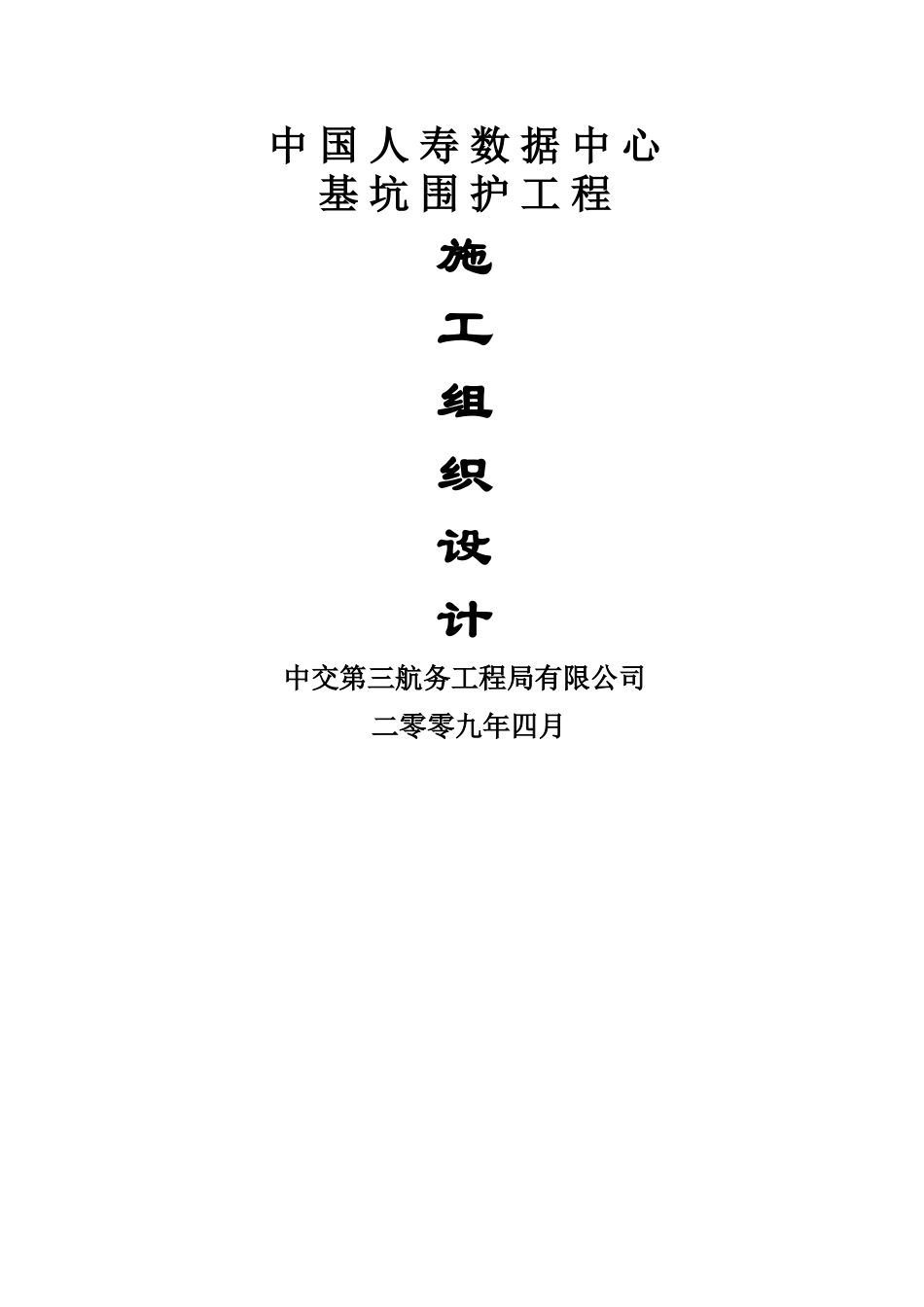

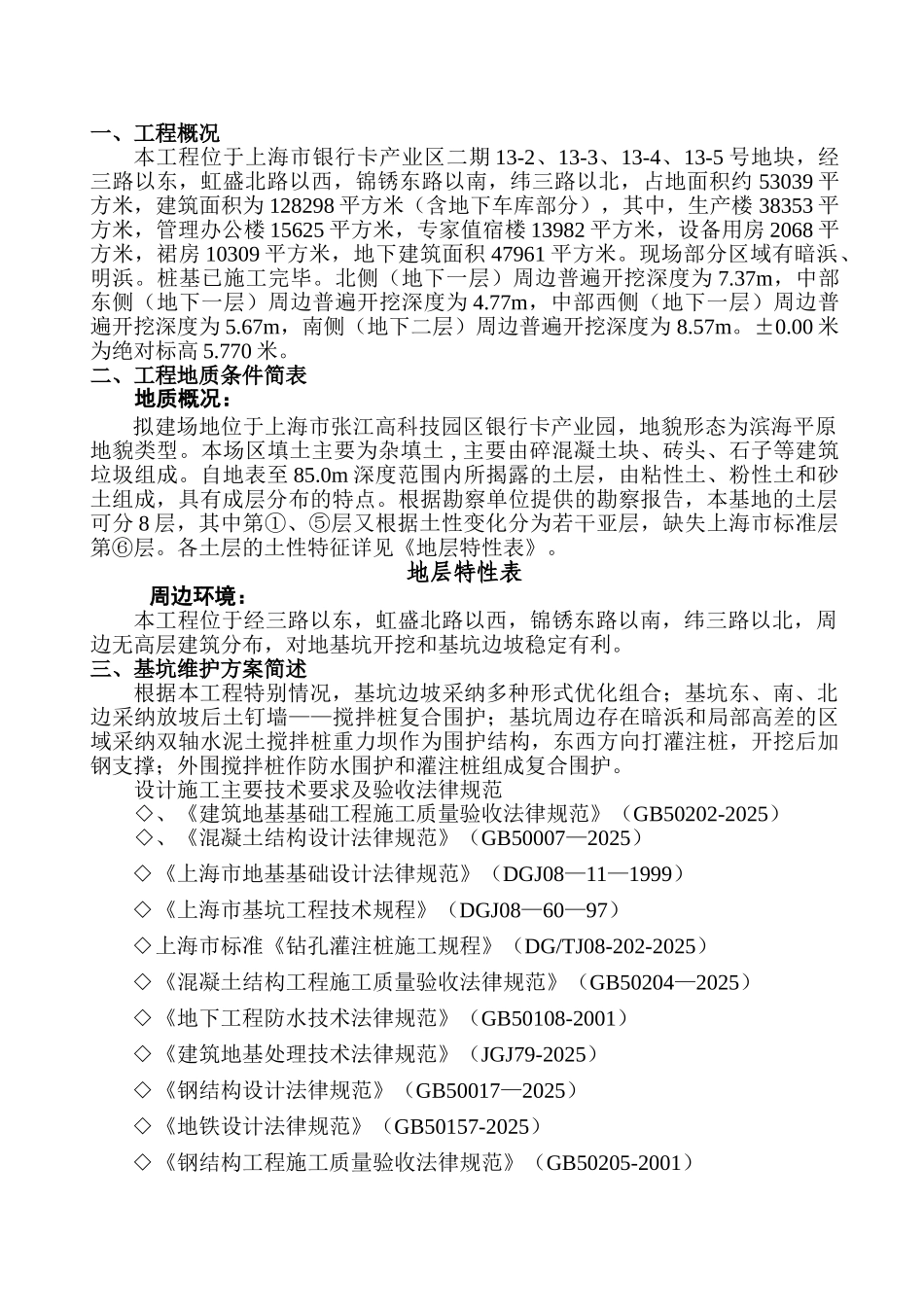

中 国 人 寿 数 据 中 心基 坑 围 护 工 程施工组织设计中交第三航务工程局有限公司二零零九年四月目 录一、 工程概况二、工程地质条件三、基坑围护设计方案简述四、围护施工（一）钻孔灌注桩施工（二）深层搅拌桩施工（三）土钉墙施工五、围护结构的应急措施六、基坑围护监测及管线保护：七、保证工程质量的制度及措施（一）保证工程质量的制度（二）保证工程质量的措施八、机械、人工配备计划（一）机械配备（二）劳动力组织安排九、施工组织管理、安全生产措施（一）施工组织管理（二）、保证安全生产措施十、保证文明施工措施十一、施工进度计划十二、工程竣工验收及提交资料一、工程概况本工程位于上海市银行卡产业区二期 13-2、13-3、13-4、13-5 号地块，经三路以东，虹盛北路以西，锦锈东路以南，纬三路以北，占地面积约 53039 平方米，建筑面积为 128298 平方米（含地下车库部分），其中，生产楼 38353 平方米，管理办公楼 15625 平方米，专家值宿楼 13982 平方米，设备用房 2068 平方米，裙房 10309 平方米，地下建筑面积 47961 平方米。现场部分区域有暗浜、明浜。桩基已施工完毕。北侧（地下一层）周边普遍开挖深度为 7.37m，中部东侧（地下一层）周边普遍开挖深度为 4.77m，中部西侧（地下一层）周边普遍开挖深度为 5.67m，南侧（地下二层）周边普遍开挖深度为 8.57m。±0.00 米为绝对标高 5.770 米。二、工程地质条件简表地质概况：拟建场地位于上海市张江高科技园区银行卡产业园，地貌形态为滨海平原地貌类型。本场区填土主要为杂填土 , 主要由碎混凝土块、砖头、石子等建筑垃圾组成。自地表至 85.0m 深度范围内所揭露的土层，由粘性土、粉性土和砂土组成，具有成层分布的特点。根据勘察单位提供的勘察报告，本基地的土层可分 8 层，其中第①、⑤层又根据土性变化分为若干亚层，缺失上海市标准层第⑥层。各土层的土性特征详见《地层特性表》。地层特性表 周边环境：本工程位于经三路以东，虹盛北路以西，锦锈东路以南，纬三路以北，周边无高层建筑分布，对地基坑开挖和基坑边坡稳定有利。三、基坑维护方案简述根据本工程特别情况，基坑边坡采纳多种形式优化组合；基坑东、南、北边采纳放坡后土钉墙——搅拌桩复合围护；基坑周边存在暗浜和局部高差的区域采纳双轴水泥土搅拌桩重力坝作为围护结构，东西方向打灌注桩，开挖后加钢支撑；外围搅拌桩作防水围护和灌注桩组成复合围护。设计...
