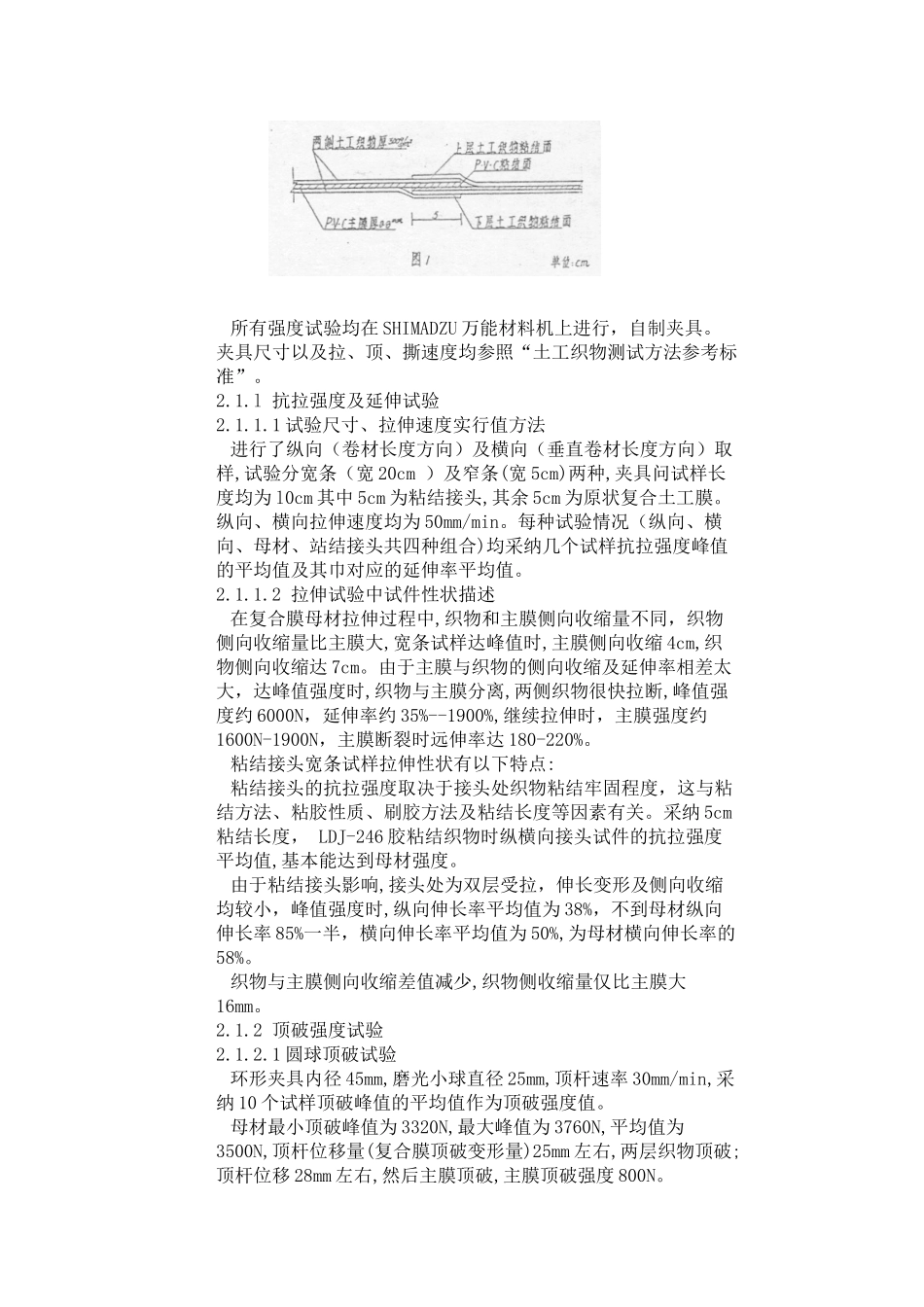

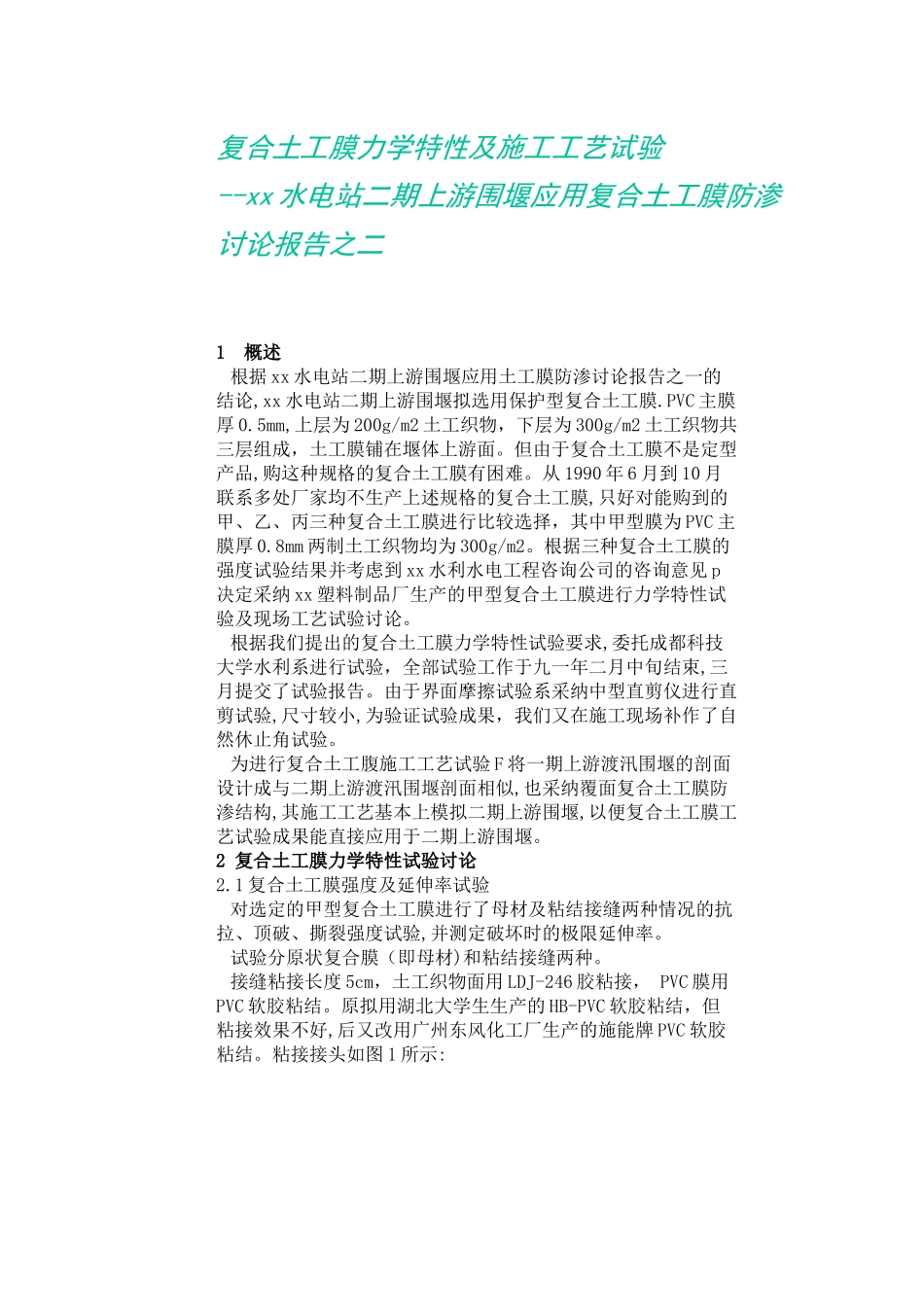

复合土工膜力学特性及施工工艺试验--xx 水电站二期上游围堰应用复合土工膜防渗讨论报告之二1 概述 根据 xx 水电站二期上游围堰应用土工膜防渗讨论报告之一的结论,xx 水电站二期上游围堰拟选用保护型复合土工膜.PVC 主膜厚 0.5mm,上层为 200g/m2 土工织物，下层为 300g/m2 土工织物共三层组成，土工膜铺在堰体上游面。但由于复合土工膜不是定型产品,购这种规格的复合土工膜有困难。从 1990 年 6 月到 10 月联系多处厂家均不生产上述规格的复合土工膜,只好对能购到的甲、乙、丙三种复合土工膜进行比较选择，其中甲型膜为 PVC 主膜厚 0.8mm 两制土工织物均为 300g/m2。根据三种复合土工膜的强度试验结果并考虑到 xx 水利水电工程咨询公司的咨询意见 p决定采纳 xx 塑料制品厂生产的甲型复合土工膜进行力学特性试验及现场工艺试验讨论。根据我们提出的复合土工膜力学特性试验要求,委托成都科技大学水利系进行试验，全部试验工作于九一年二月中旬结束,三月提交了试验报告。由于界面摩擦试验系采纳中型直剪仪进行直剪试验,尺寸较小,为验证试验成果，我们又在施工现场补作了自然休止角试验。为进行复合土工腹施工工艺试验 F 将一期上游渡汛围堰的剖面设计成与二期上游渡汛围堰剖面相似,也采纳覆面复合土工膜防渗结构,其施工工艺基本上模拟二期上游围堰,以便复合土工膜工艺试验成果能直接应用于二期上游围堰。2 复合土工膜力学特性试验讨论2.1 复合土工膜强度及延伸率试验对选定的甲型复合土工膜进行了母材及粘结接缝两种情况的抗拉、顶破、撕裂强度试验,并测定破坏时的极限延伸率。试验分原状复合膜（即母材)和粘结接缝两种。接缝粘接长度 5cm，土工织物面用 LDJ-246 胶粘接， PVC 膜用PVC 软胶粘结。原拟用湖北大学生生产的 HB-PVC 软胶粘结，但粘接效果不好,后又改用广州东风化工厂生产的施能牌 PVC 软胶粘结。粘接接头如图 1 所示:所有强度试验均在 SHIMADZU 万能材料机上进行，自制夹具。夹具尺寸以及拉、顶、撕速度均参照“土工织物测试方法参考标准”。2.1.l 抗拉强度及延伸试验2.1.1.1 试验尺寸、拉伸速度实行值方法进行了纵向（卷材长度方向）及横向（垂直卷材长度方向）取样,试验分宽条（宽 20cm ）及窄条(宽 5cm)两种,夹具问试样长度均为 l0cm 其中 5cm 为粘结接头,其余 5cm 为原状复合土工膜。纵向、横向拉伸速度均为 50mm/min。每种试验情况（纵向、横向、母材、站结接头共四种组合...
