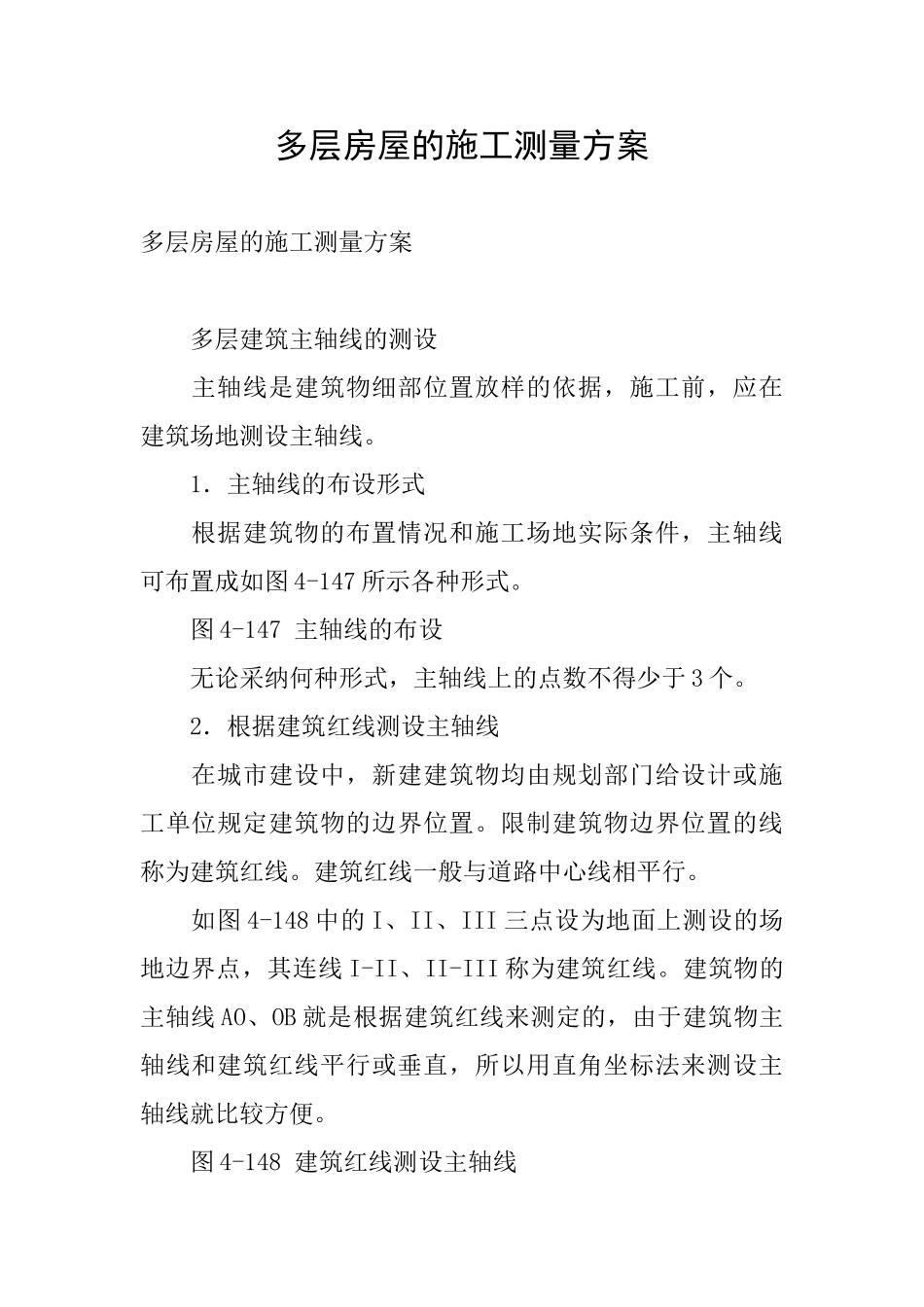

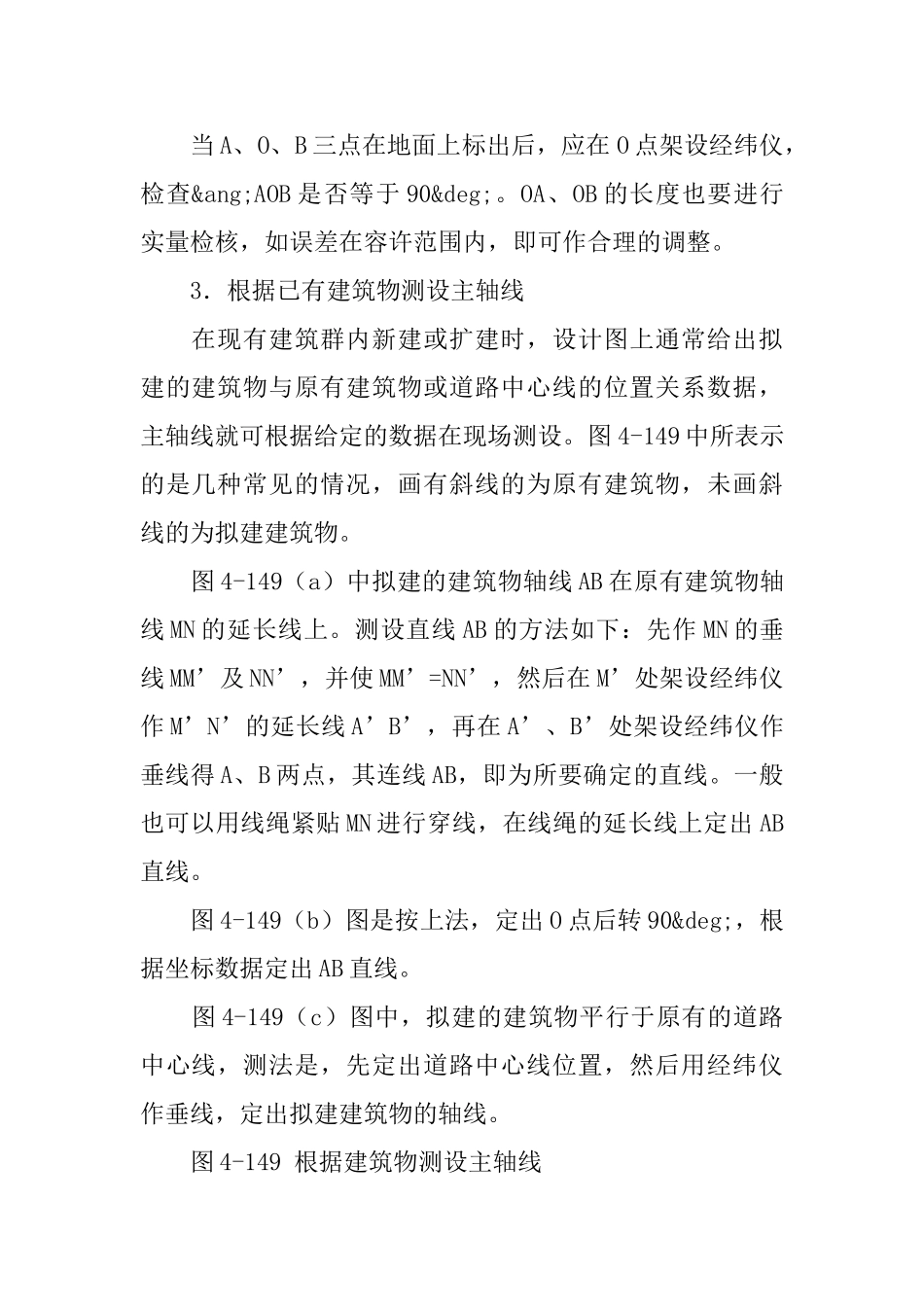

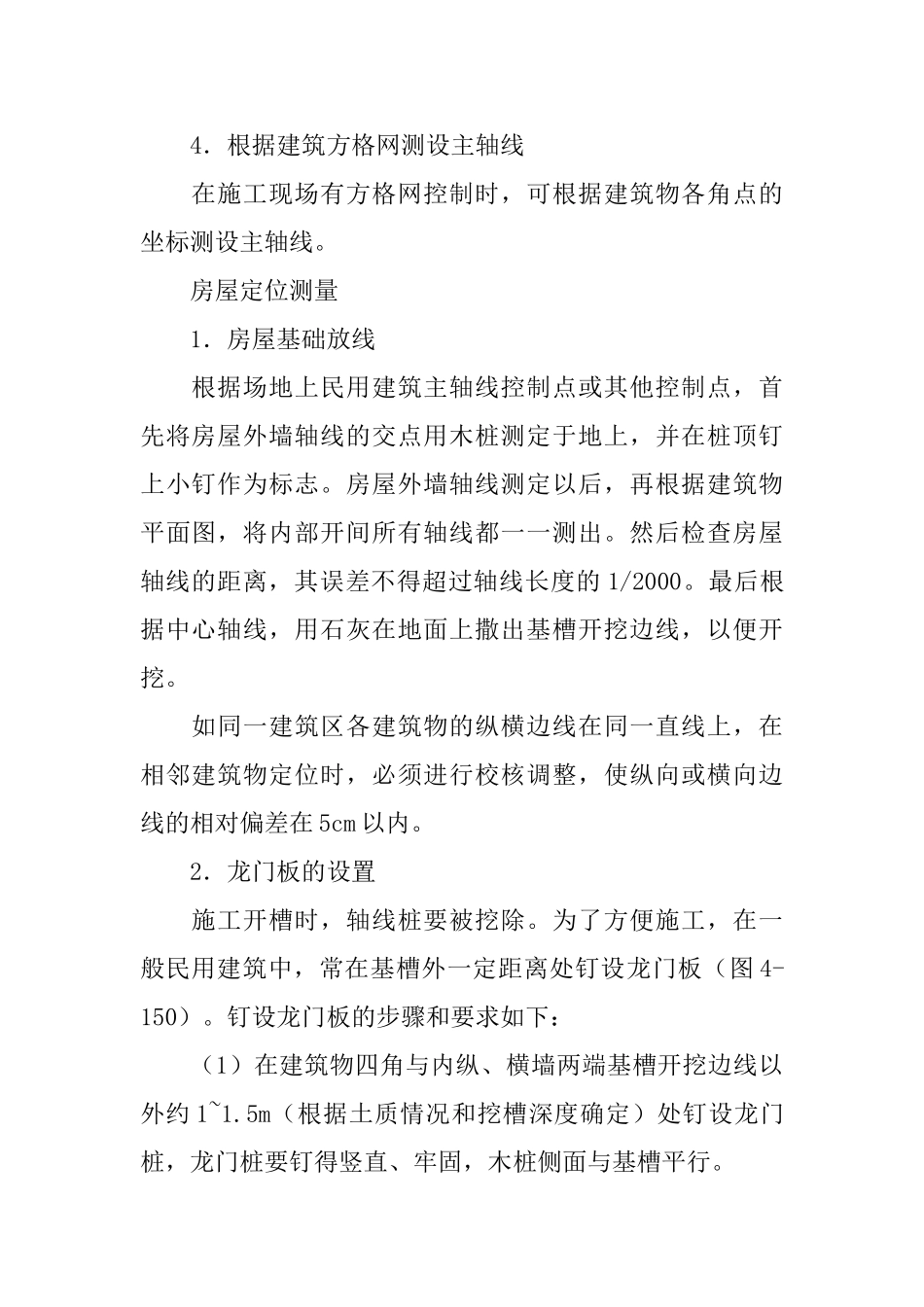

多层房屋的施工测量方案多层房屋的施工测量方案 多层建筑主轴线的测设 主轴线是建筑物细部位置放样的依据，施工前，应在建筑场地测设主轴线。 1．主轴线的布设形式 根据建筑物的布置情况和施工场地实际条件，主轴线可布置成如图 4-147 所示各种形式。 图 4-147 主轴线的布设 无论采纳何种形式，主轴线上的点数不得少于 3 个。 2．根据建筑红线测设主轴线 在城市建设中，新建建筑物均由规划部门给设计或施工单位规定建筑物的边界位置。限制建筑物边界位置的线称为建筑红线。建筑红线一般与道路中心线相平行。 如图 4-148 中的 I、II、III 三点设为地面上测设的场地边界点，其连线 I-II、II-III 称为建筑红线。建筑物的主轴线 AO、OB 就是根据建筑红线来测定的，由于建筑物主轴线和建筑红线平行或垂直，所以用直角坐标法来测设主轴线就比较方便。 图 4-148 建筑红线测设主轴线 当 A、O、B 三点在地面上标出后，应在 O 点架设经纬仪，检查∠AOB 是否等于 90°。OA、OB 的长度也要进行实量检核，如误差在容许范围内，即可作合理的调整。 3．根据已有建筑物测设主轴线 在现有建筑群内新建或扩建时，设计图上通常给出拟建的建筑物与原有建筑物或道路中心线的位置关系数据，主轴线就可根据给定的数据在现场测设。图 4-149 中所表示的是几种常见的情况，画有斜线的为原有建筑物，未画斜线的为拟建建筑物。 图 4-149（a）中拟建的建筑物轴线 AB 在原有建筑物轴线 MN 的延长线上。测设直线 AB 的方法如下：先作 MN 的垂线 MM’及 NN’，并使 MM’=NN’，然后在 M’处架设经纬仪作 M’N’的延长线 A’B’，再在 A’、B’处架设经纬仪作垂线得 A、B 两点，其连线 AB，即为所要确定的直线。一般也可以用线绳紧贴 MN 进行穿线，在线绳的延长线上定出 AB直线。 图 4-149（b）图是按上法，定出 O 点后转 90°，根据坐标数据定出 AB 直线。 图 4-149（c）图中，拟建的建筑物平行于原有的道路中心线，测法是，先定出道路中心线位置，然后用经纬仪作垂线，定出拟建建筑物的轴线。 图 4-149 根据建筑物测设主轴线 4．根据建筑方格网测设主轴线 在施工现场有方格网控制时，可根据建筑物各角点的坐标测设主轴线。 房屋定位测量 1．房屋基础放线 根据场地上民用建筑主轴线控制点或其他控制点，首先将房屋外墙轴线的交点用木桩测定于地上，并在桩顶钉上小钉作为标志。房屋外墙轴线...
